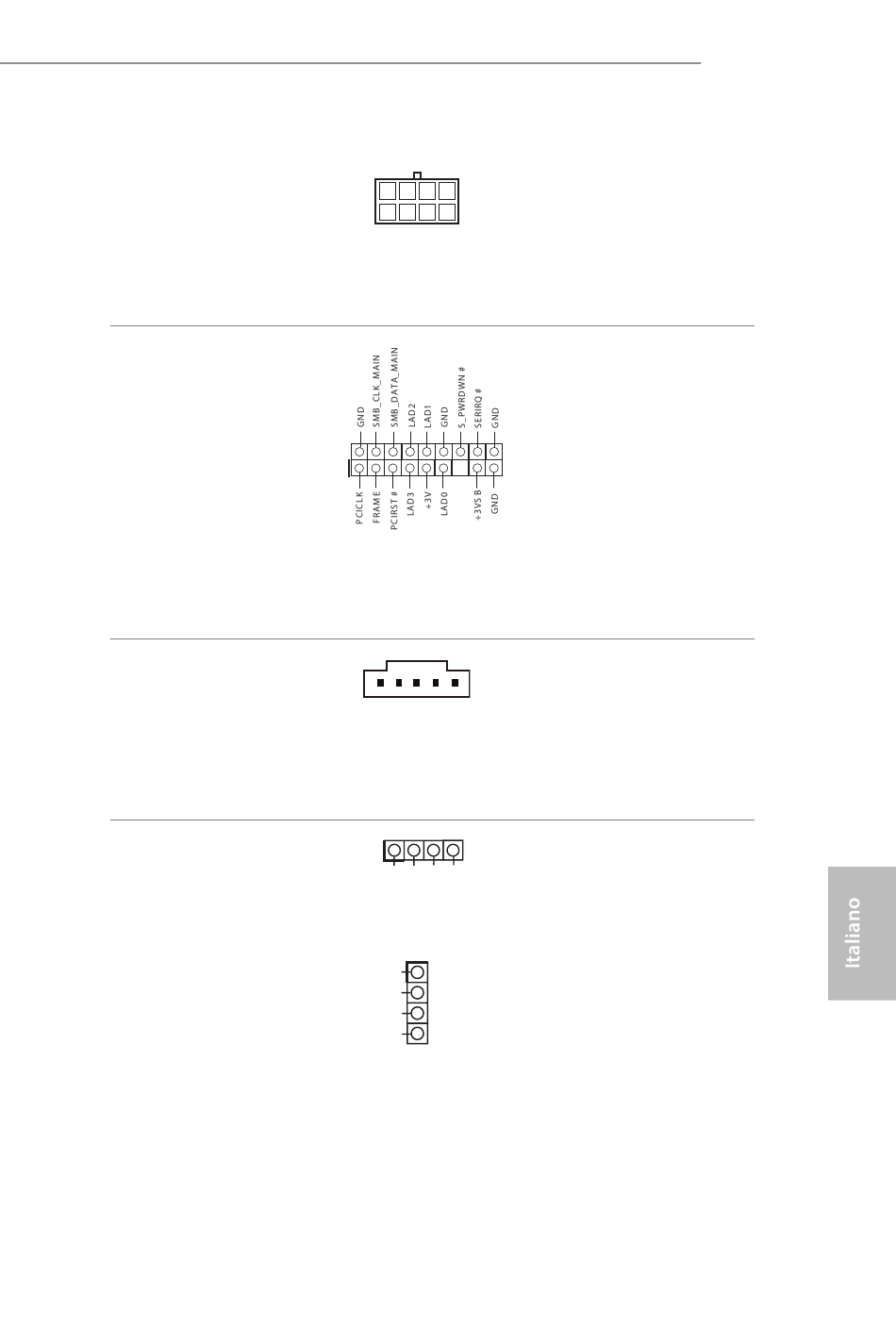

Connettore di
alimentazione ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 3)
Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 25)
ConnettoreThunderbolt AIC
(TB1 5-pin)
(vedere pag. 1, n. 26)
Collettore LED RGB
(4 pin RGB_LED1)
(vedere pag. 1, n. 27)
(4 pin RGB_LED2)
(vedere pag. 1, n. 8)
8 5
1
4
1
1
1
12V G R B
1
12V
G
R
B
Questa scheda madre è dotata
di un connettore di
alimentazione ATX da 12 V a
8 pin. Per utilizzare un'alimen-
tazione ATX a 4 pin, collegarla
lungo il pin 1 e il pin 5.
Questo connettore supporta
il sistema Trusted Platform
Module (TPM), che può
archiviare in modo sicuro
chiavi, certificati digitali,
password e dati. Un sistema
TPM permette anche di
potenziare la sicurezza della
rete, di proteggere identità
digitali e di garantire l'integrità
della piattaforma.
Collegare una scheda
aggiuntiva Thunderbolt™ (AIC)
a questo connettore utilizzando
il cavo GPIO.
Questi due collettori RGB
vengono utilizzati per collegare
la prolunga LED RGB, che
consente agli utenti di scegliere
tra vari effetti di illuminazione
a LED.
Attenzione: Non installare il
cavo LED RGB in senso
errato; in caso contrario, il
cavo potrebbe danneggiarsi.
*Fare riferimento a pagina 36
per ulteriori istruzioni su questi
due connettori.
