Prise DEL d'alimentation
et haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 19)

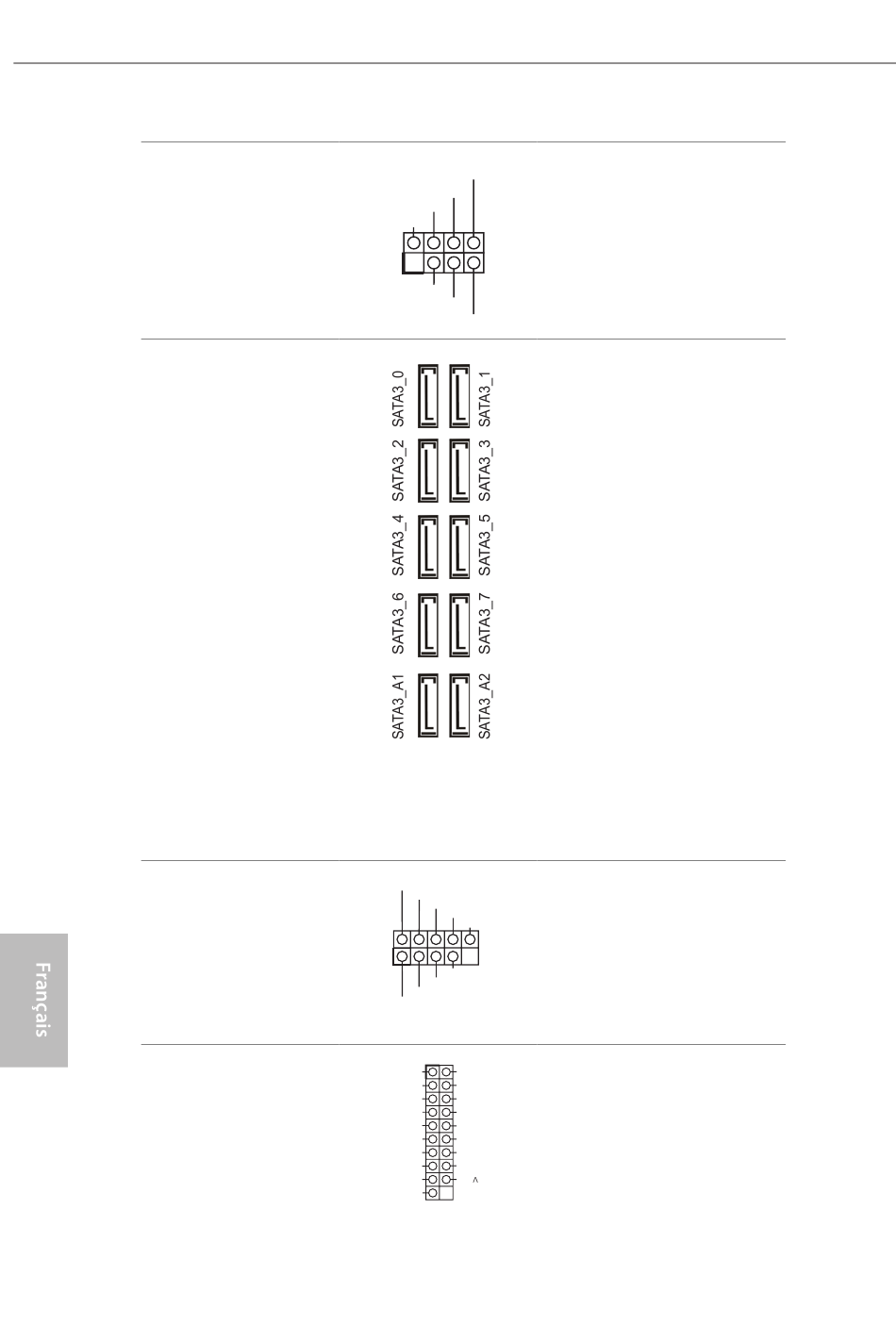

Connecteurs Serial ATA3
(SATA3_0_1:
voir p.1, No. 14)
(SATA3_2_3:
voir p.1, No. 15)
(SATA3_4_5 :
voir p.1, No. 16)
(SATA3_6_7:
voir p.1, No. 17)
(SATA3_A1_A2:
voir p.1, No. 18)
Embases USB 2.0
(USB1_2 9 broches)
(voir p.1, No. 24)
(USB3_4 à 9 broches)
(voir p.1, No. 23)
Embases USB 3.0
(USB3_5_6 à 19 broches)
(voir p.1, No. 13)
60
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
GND
IntA_PB_D-
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
IntA_PA_SSRX+
GND
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PB_SSRX- bus
V Vbus
Veuillez brancher la DEL
d'alimentation du châssis
et le haut-parleur du
châssis sur ce connecteur.
Ces dix connecteurs SATA3
sont compatibles avec les câbles
de données SATA pour les
appareils de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
* Pour réduire le temps de
démarrage, utilisez les ports
Intel® X299 SATA (SATA3_0~7)
pour vos appareils amorçables.
* Si M2_1 est occupé par un
périphérique M.2 type SATA,
SATA3_1 est désactivé.
* Si M2_2 est occupé par un
périphérique M.2 type SATA,
SATA3_0 est désactivé.
* Si M2_3 est occupé par un
périphérique M.2 type SATA,
SATA3_7 est désactivé.
Cette carte mère comprend
deux connecteurs. Chaque
embase USB 2.0 peut prendre
en charge deux ports.
Cette carte mère comprend
deux connecteurs. Chaque
embase USB 3.0 peut prendre
en charge deux ports.
