(USB3_7_8 de 19
contactos)
(consulte la pág.1, Nº 11)

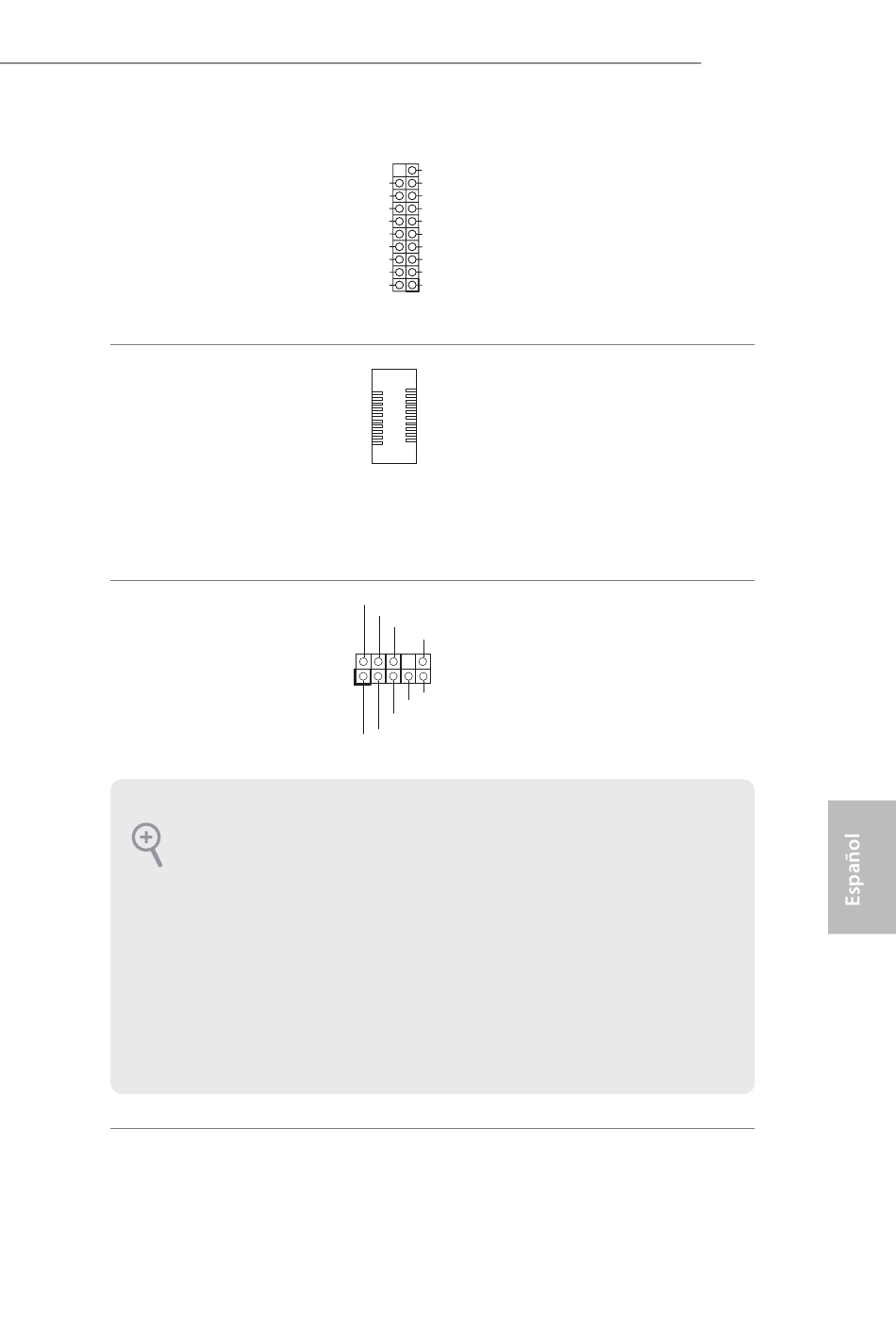

Base de conexiones USB
3.1 de tipo C en el panel
frontal
(USB31_TC_2 de 26
pines)
(consulte la pág.1, Nº 12)
Cabezal de audio del
panel frontal
(HD_AUDIO1 de 9
pines)
(consulte la pág.1, Nº 29)
1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para
que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual
y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguien-
do los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario
que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (Front Mic) en el
panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
GND
IntA_PA_SSRX+
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Existe una base de
conexiones USB 3.1 de tipo
C en el panel frontal en esta
placa base. Esta base de
conexiones se utiliza para
conectar un módulo USB
3.1 para puertos USB 3.1
adicionales.
Este cabezal se utiliza para
conectar dispositivos de
audio al panel de audio
frontal.
X299 Taichi
