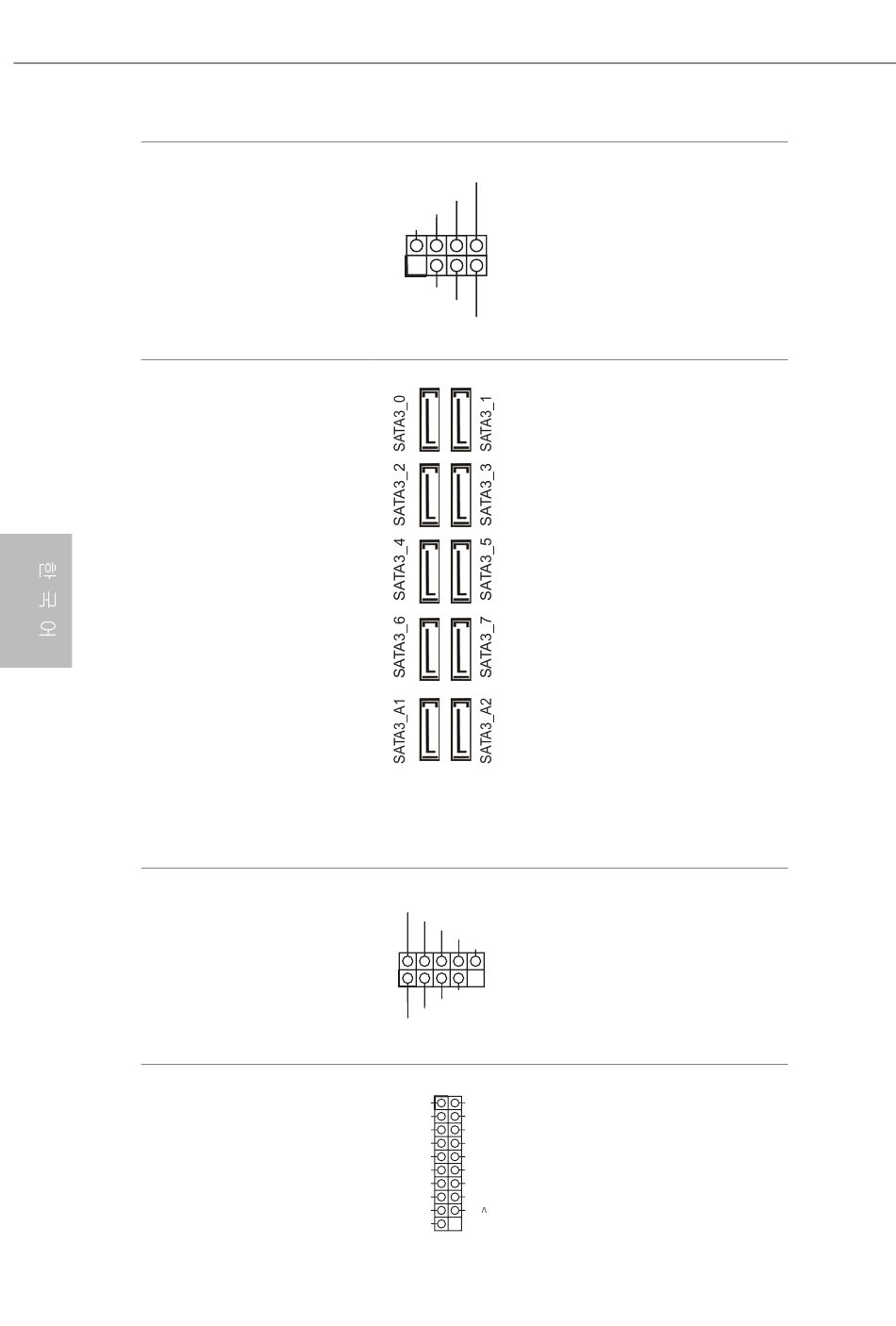

전원 LED 및 스피커 헤더
(7 핀 SPK_PLED1)
(1 페이지 , 19 번 항목 참조 )
시리얼 ATA3 커넥터
(SATA3_0_1:
1 페이지 , 14 번 항목 참조 )
(SATA3_2_3:
1 페이지 , 15 번 항목 참조 )
(SATA3_4_5:
1 페이지 , 16 번 항목 참조 )
(SATA3_6_7:
1 페이지 , 17 번 항목 참조 )
(SATA3_A1_A2:
1 페이지 , 18 번 항목 참조 )
USB 2.0 헤더
(9 핀 USB1_2)
(1 페이지 , 24 번 항목 참조 )
(9 핀 USB3_4)
(1 페이지 , 23 번 항목 참조 )
USB 3.0 헤더
(19 핀 USB3_5_6)
(1 페이지 , 13 번 항목 참조 )
144
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+ IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
Vbus V
섀시 전원 LED 와 섀시
스피커를 이 헤더에 연결
하십시오 .
이들 열 개의 SATA3 커넥터는
최대 6.0 Gb/s 데이터 전송 속도
를 제공하는 내부 저장 장치용
SATA 데이터 케이블을 지원합
니다 .
* 부팅 시간을 최소화하려
면 , Intel® X299 SATA 포트
(SATA3_0~7) 를 부팅용 장치에
사용하십시오 .
* SATA- 타입 M.2 장치에서
M2_1 을 사용 중이면 , SATA3_1
이 비활성화됩니다 .
* SATA- 타입 M.2 장치에서
M2_2 을 사용 중이면 , SATA3_0
이 비활성화됩니다 .
* SATA- 타입 M.2 장치에서
M2_3 을 사용 중이면 , SATA3_7
이 비활성화됩니다 .
이 마더보드에는 헤더 두
개가 있습니다 . 각 USB 2.0
헤더는 포트 두 개를 지원
할 수 있습니다 .
이 마더보드에는 헤더 두
개가 있습니다 . 각 USB
3.0 헤더는 포트 두 개를
지원할 수 있습니다 .
