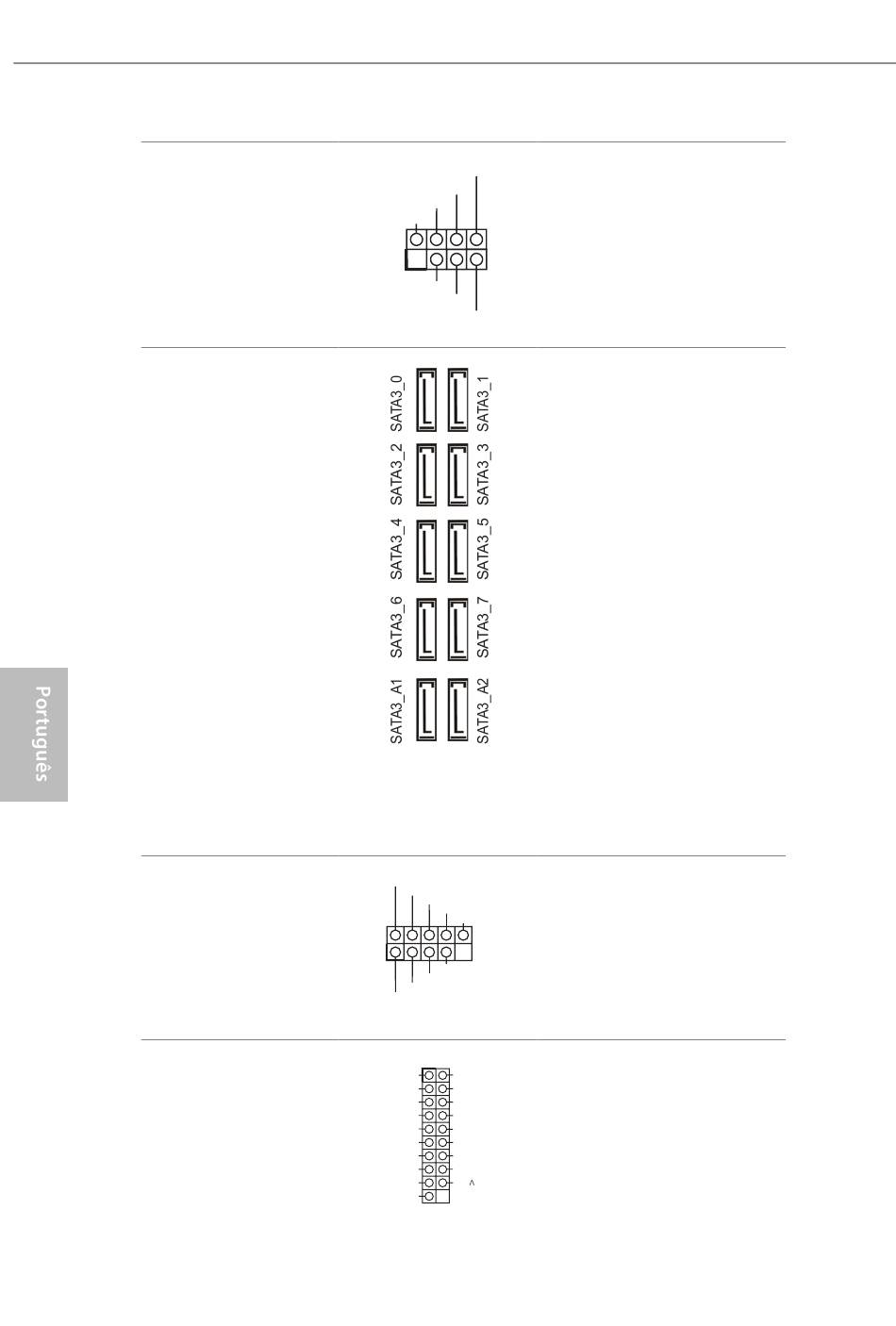

LED de alimentação e
Cabeçote de Autofalante
(SPK_PLED1 7 pinos)
(ver p.1, N.º 19)
Conectores série ATA3
(SATA3_0_1:
ver p.1, N.º 14)
(SATA3_2_3:
ver pág.1 No. 15)
(SATA3_4_5:
ver p.1, N.º 16)
(SATA3_6_7:
ver p.1, N.º 17)
(SATA3_A1_A2:
ver p.1, N.º 18)
Suportes USB 2.0
(USB1_2 de 9 pinos)
(ver p.1, N.º 24)
(USB3_4 de 9 pinos)
(ver p.1, N.º 23)
Suportes USB 3.0
(USB3_5_6 de 19 pinos)
(ver p.1, N.º 13)
116
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy
IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
Vbus V
Conecte o LED de alimentação
do chassi e o autofalante do
chassi a este cabeçote.
Estes dez conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com
uma taxa de transferência de
dados de até 6,0 Gb/s.
* Para minimizar o tempo de
inicialização, use portas Intel®
X299 SATA (SATA3_0~7)
para os seus dispositivos
inicializáveis.
* Se M2_1 é ocupado por um
dispositivo tipo M2 SATA,
SATA3_1 será desativado.
* Se M2_2 é ocupado por um
dispositivo tipo M2 SATA,
SATA3_0 será desativado.
* Se M2_3 é ocupado por um
dispositivo tipo M2 SATA,
SATA3_7 será desativado.
Há dois cabeçotes nesta
placa-mãe. Cada suporte USB
2.0 pode suportar duas portas.
Há dois cabeçotes nesta
placa-mãe. Cada suporte USB
3.0 pode suportar duas portas.
