Painel Frontal Cabeçote
USB 3.1 Tipo C
(USB31_TC_2 de 26
pinos)
(ver p.1, N.º 12)
Suporte de áudio do
painel frontal
(HD_AUDIO1 de 9
pinos)
(ver p.1, N.º 29)
1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá
suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e
no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-
los ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle
Realtek e ajuste o "Volume de gravação".
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX- IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L

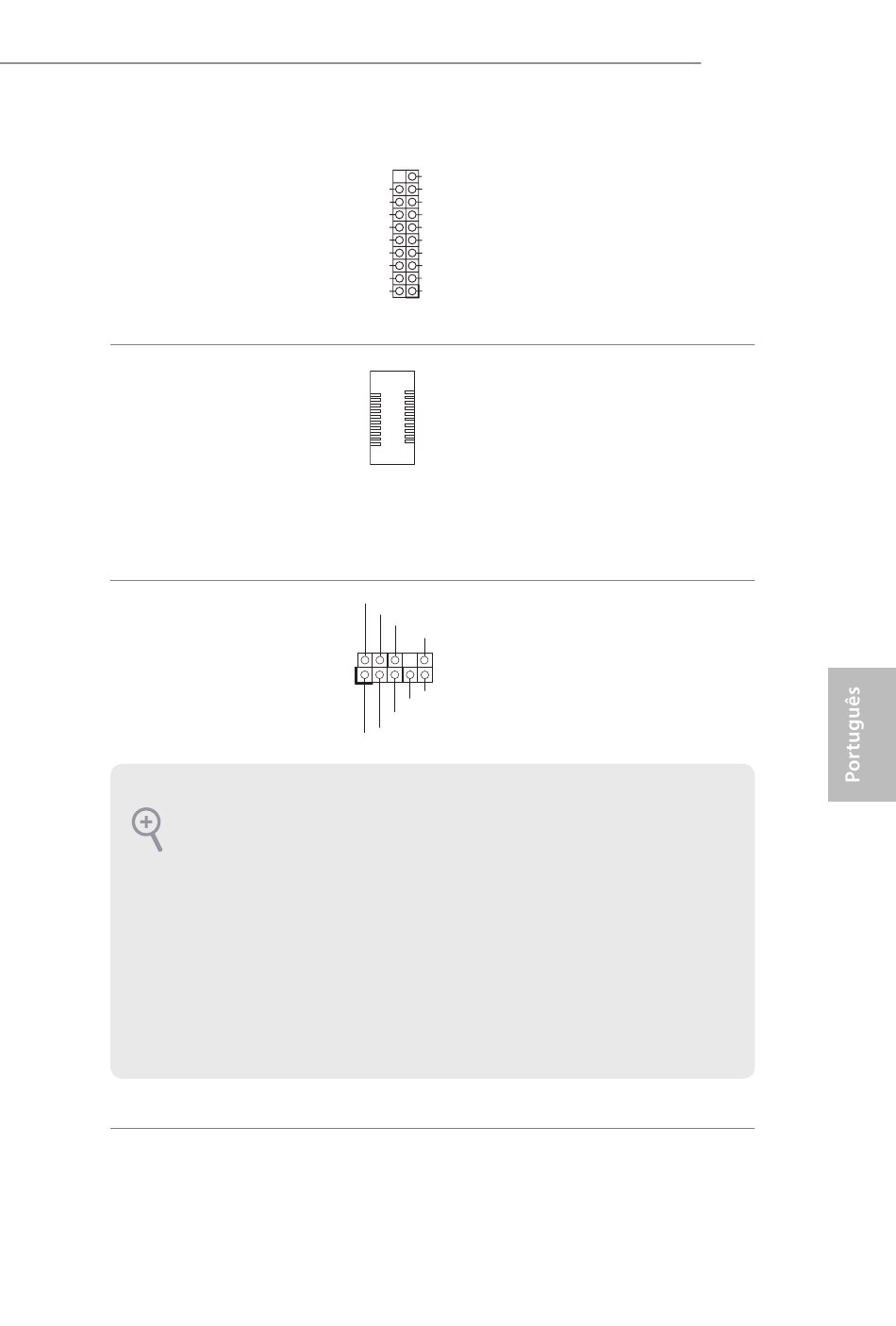

Há um Painel Frontal Cabeçote
USB 3.1 Tipo C nesta placa
mãe. Este cabeçote é utilizado
para conectar um módulo USB
3.1 a portas adicionais USB 3.1.
Este suporte destina-se à
conexão dos dispositivos
de áudio no painel de áudio
frontal.
