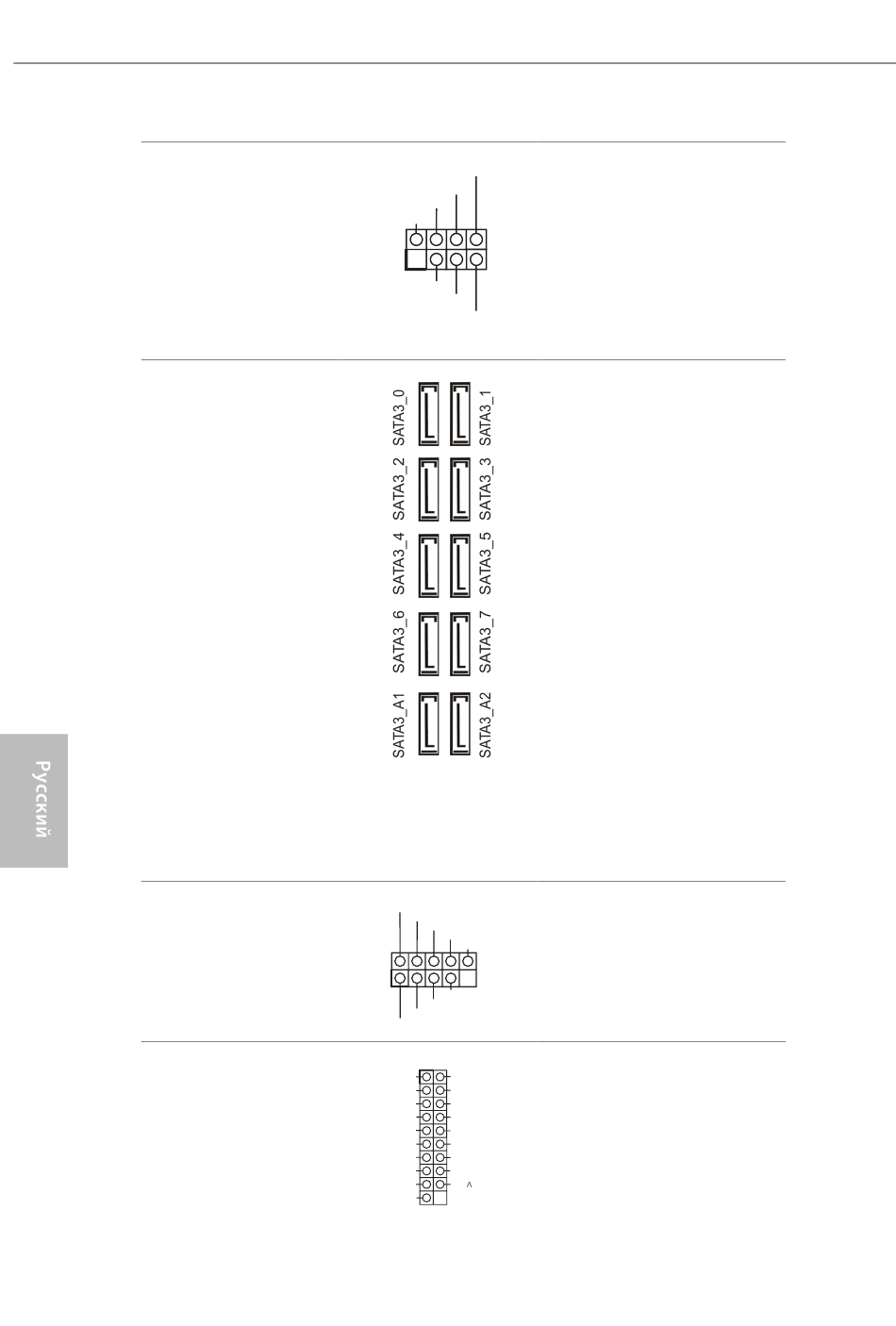

Колодка светодиодного
индикатора питания и
динамика корпуса
(7-контактная, SPK_
PLED1)
(см. стр. 1, № 19)
Разъемы Serial ATA3
(SATA3_0_1:
см. стр. 1, № 14)
(SATA3_2_3:
см. стр. 1, № 15)
(SATA3_4_5:
см. стр.1, № 16)
(SATA3_6_7:
см. стр.1, № 17)
(SATA3_A1_A2:
см. стр.1, № 18)
Колодки USB 2.0
(9-контактная, USB1_2)
(см. стр. 1, № 24)
(9-контактная, USB3_4)
(см. стр. 1, № 23)
Колодки USB 3.0
(19-контактная,
USB3_5_6)
(см. стр. 1, № 13)
102
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
V Vbus
Предназначена для
подключения светодиодного
индикатора питания и
динамика корпуса.
Эти десять разъемов
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи
данных со скоростью до 6,0
Гб/с.
* Для минимизации
времени загрузки
используйте порты Intel®
X299 SATA (SATA3_0~7)
для самозагружаемых
устройств.
* Если слот M2_1 занят
устройством М.2 типа SATA,
интерфейс SATA3_1 будет
отключен.
* Если слот M2_2 занят
устройством М.2 типа SATA,
интерфейс SATA3_0 будет
отключен.
* Если слот M2_3 занят
устройством М.2 типа SATA,
интерфейс SATA3_7 будет
отключен.
На системной плате
размещены две колодки.
Каждая колодка USB 2.0
может поддерживать два
порта.
На системной плате
размещены две колодки.
Каждая колодка USB 3.0
может поддерживать
два порта.
