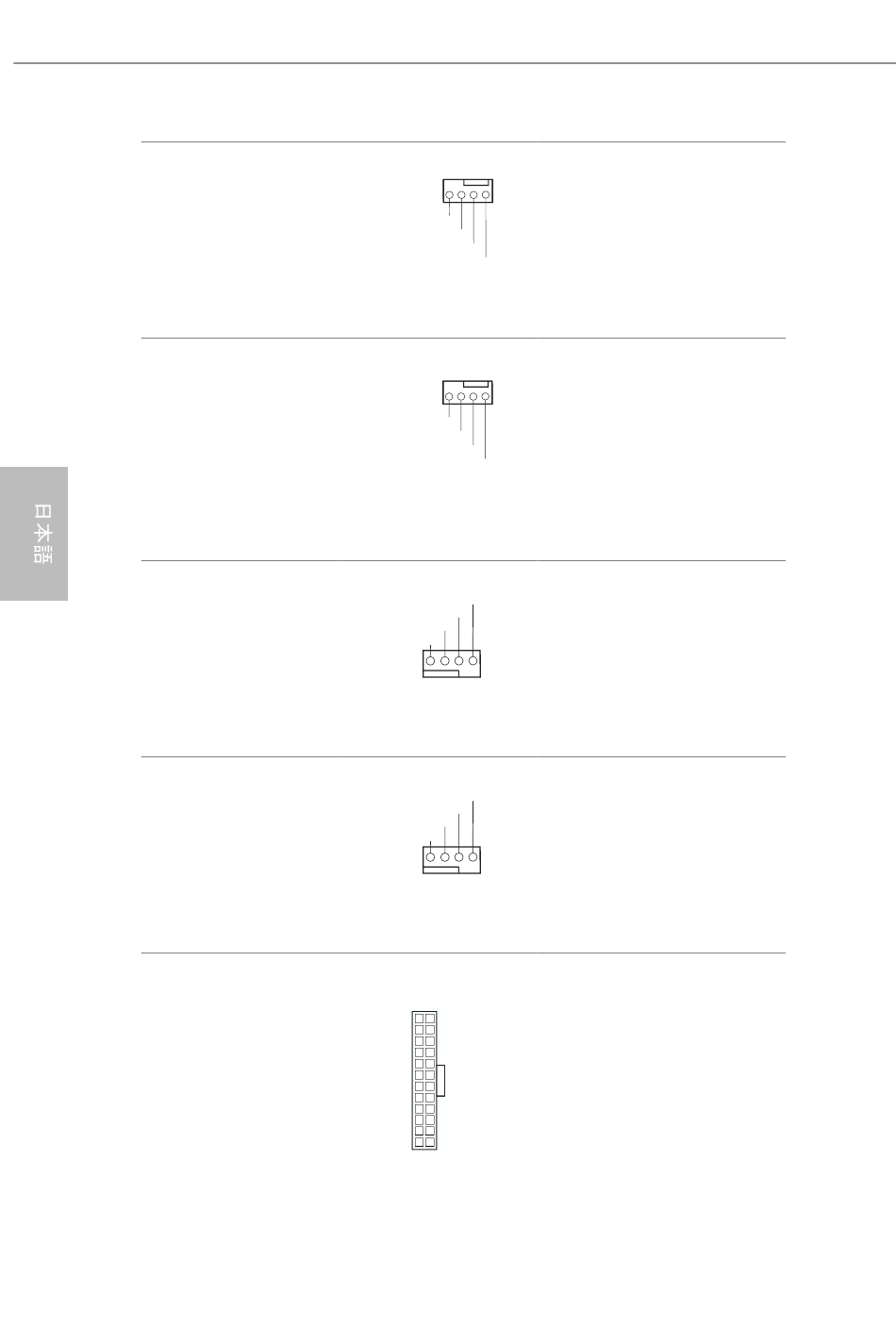

シャーシファンコネクタ
（4 ピン CHA_FAN1）
（p.1、 No. 20 参照）
（4 ピン CHA_FAN2）
（p.1、 No. 30 参照）
シャーシ （オプション） / ウ
ォーターポンプファンコ
ネクタ
(4 ピン CHA_FAN3/W_
PUMP)
（p.1、 No. 22 参照）
CPU ファンコネクタ
（4 ピン CPU_FAN1）
（p.1、 No. 7 参照）
CPU （オプション） / ウォー
ターポンプファンコネク
ター
(4 ピン CPU_OPT/W_
PUMP)
（p.1、 No. 4 参照）
ATX 電源コネクタ
（24 ピン ATXPWR1）
（p.1、 No. 9 参照）
160
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
12 24
1 13
ファンケーブルはファンコネ
クターに接続し、 黒線とアー
スピンを合わせてく ださい。
このマザーボードには 4 ピ
ン水冷却 シャーシがコネク
タ用に装備されています。 3
ピンのシャーシウォーター
クーラーファンを接続する
場合には、 ピン 1-3 に接続し
てく ださい。
このマザーボードは 4 ピン
CPU ファン （静音ファン） コ
ネクターが装備されていま
す。 3 ピンの CPU ファンを
接続する場合には、 ピン 1-3
に接続してく ださい。
このマザーボードは 4 ピン
水冷却 CPU ファンコネク
ターが装備されています。 3
ピンの CPU 水冷却ファンを
接続する場合には、 ピン 1-3
に接続してく ださい。
このマザーボードは 24 ピ
ン ATX 電源コネクター
が装備されています。 20
ピンの ATX 電源を使用
するには、 ピン 1 と 13 番
に合わせて接続してく だ
さい。
