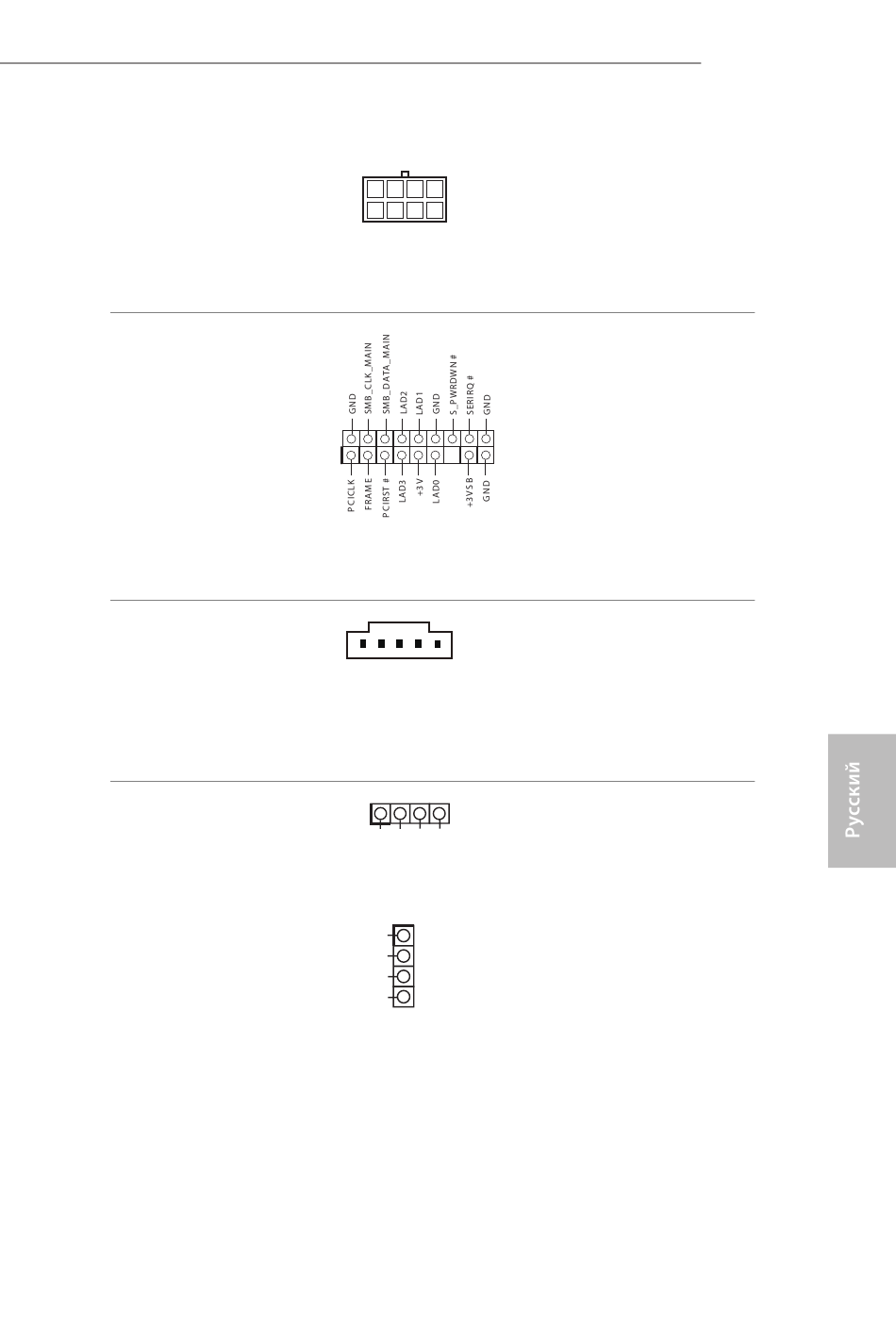

Разъем питания АТХ
12 В
(8-контактный,
ATX12B1)
(см. стр. 1, № 3)
Колодка ТРМ
(17-контактная,
TPMS1)
(см. стр. 1, № 25)
Разъем Thunderbolt AIC
(5-контактный TB1)
(см. стр. 1, № 26)
Колодки для
подключения
светодиодной RGB-
подсветки.
(4 контакта, RGB_LED1)
(см. стр. 1, № 27)
(4 контакта, RGB_LED2)
(см. стр. 1, № 8)
8 5
1
4
1
1
1
12V G R B
1
12V
G
R
B
Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4-контактный разъем
питания ATX, подключите его
вдоль контакта 1 и контакта 5.
Этот разъем обеспечивает
поддержку системы
Trusted Platform Module
(TPM), которая способна
обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
Подключите расширительную
плату (AIC-карту)
Thunderbolt™ к данному
разъему с помощью
интерфейсного GPIO-кабеля.
Эти две колодки для RGB-
подсветки служат для
подключения удлинительного
кабеля светодиодной RGB-
подсветки, которая позволяет
реализовать различные
световые эффекты.
Внимание! Категорически
запрещается подключать
кабель светодиодной RGB-
подсветки с нарушением
полярности, так как это
может привести к его
повреждению.
* Дополнительные сведения
об использовании этих двух
колодок см. на стр. 36.
X299 Taichi
105
