1.4 Yerleşik Bağlantılar ve Bağlayıcılar
Yerleşik bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı
ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ve bağlayıcılar
üzerine yerleştirilmesi ana karta kalıcı hasar verebilir.

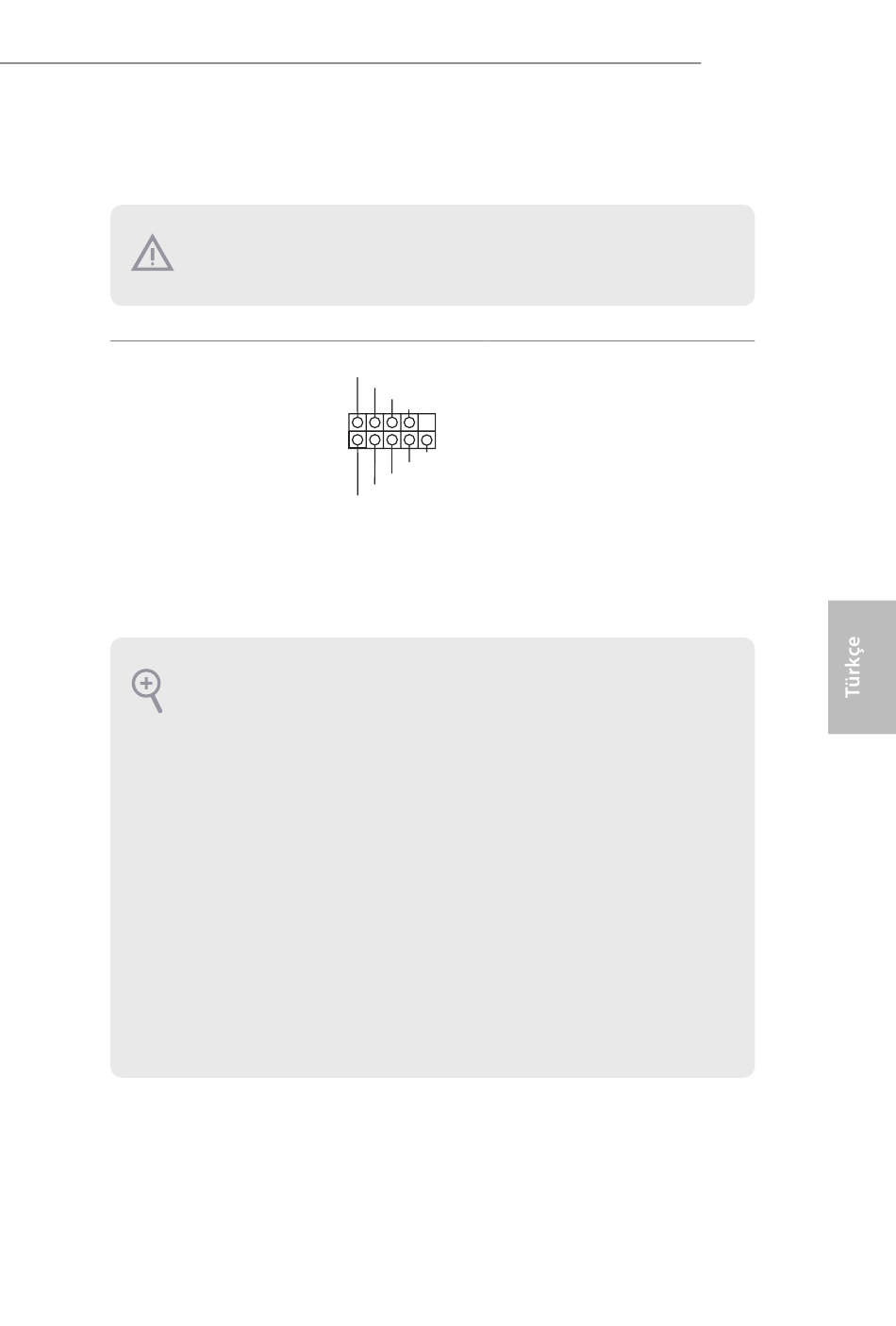

Sistem Paneli Bağlantısı
(9 pimli PANEL1)
(bkz. s.1, No. 21)
PWRBTN (Güç Anahtarı):
Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sisteminizi kapatma
şeklini yapılandırabilirsiniz.
RESET (Sıfırlama Anahtarı):
Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde
yeniden başlatılamaması hâlinde reset (sıfırla) düğmesine basın.
PLED (Sistem Güç LED'i):
Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır.
Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da
kapalıyken (S5) LED ışık söner.
HDLED (Sabit Disk Etkinlik LED'i):
Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken
LED ışığı yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç
anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü etkinliği LED'i, hoparlör gibi birimlerden
oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ve
pim düzenlemelerinin düzgün şekilde yapıldığından emin olun.
Güç anahtarını bağlayın, kasa
PLED+
PLED-
PWRBTN#
üzerindeki anahtar ile sistem
GND
durumu belirtecini aşağıdaki
1
pim düzenine göre sıfırlayın.
GND
RESET#
Kabloları bağlarken pozitif ve
GND
HDLED-
negatif pimlere dikkat edin.
HDLED+
X299 Taichi
