1.4 オンボードのヘッダーとコネクター
オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネク
ターにはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクターにジャン
パーキャップを被せると、 マザーボードに物理損傷が起こるこ とがあります。

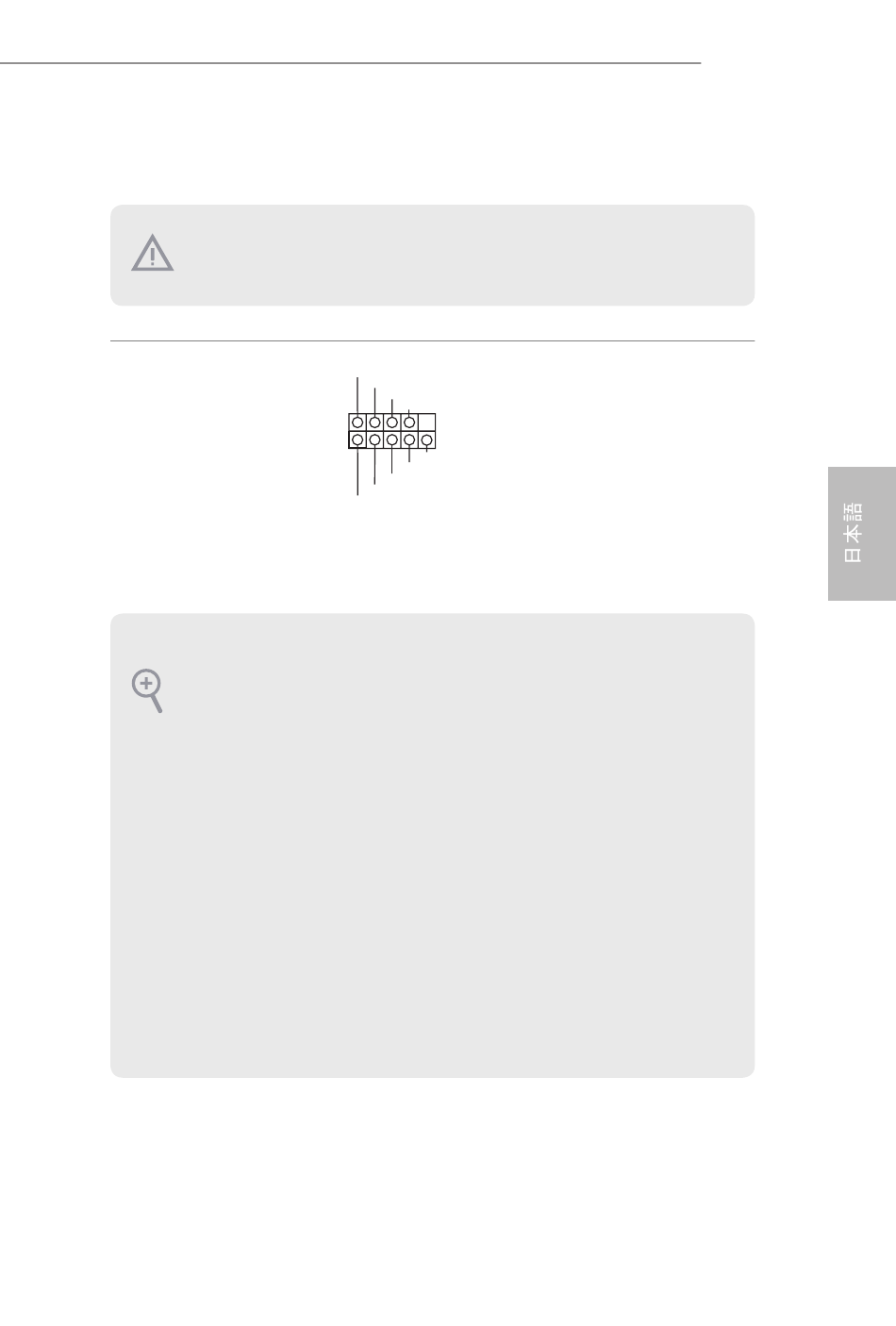

システムパネルヘッダー
（9 ピン PANEL1）
（p.1、 No. 21 参照）
PWRBTN （電源スイッチ） ：
シャーシ前面パネルの電源スイッチに接続してく ださい。 電源スイッチを使用して、 シス
テムをオフにする方法を設定できます。
RESET （リセッ トスイッチ） ：
シャーシ前面パネルのリセッ トスイッチに接続してく ださい。 コンピューターがフリーズ
したり、 通常の再起動を実行できない場合には、 リセッ トスイッチを押して、 コンピュー
ターを再起動します。
PLED （システム電源 LED） ：
シャーシ前面パネルの電源ステータスインジケーターに接続してく ださい。 システム稼
働中は、 LED が点灯します。 システムが S1/S3 スリープ状態の場合には、 LED は点滅を
続けます。 システムが S4 スリープ状態または電源オフ （S5） のときには、 LED はオフです。
HDLED （ハード ドライブアクティ ビティLED） ：
シャーシ前面パネルのハード ドライブアクティ ビティ LED に接続してく ださい。 ハード ド
ライブのデータを読み取りまたは書き込み中に、 LED はオンになります。
前面パネルデザインは、 シャーシによって異なるこ とがあります。 前面パネルモジュール
は、 主に電源スイッチ、 リセッ トスイッチ、 電源 LED、 ハード ドライブアクティ ビティ LED、
スピーカーなどから構成されます。 シャーシの前面パネルモジュールとこのヘッダーを接
続する場合には、 配線の割り当てと、 ピンの割り当てが正しく合致しているこ とを確かめ
てく ださい。
PLED+
PLED-
PWRBTN#
GND
1
GND
RESET#
GND
HDLED-
HDLED+
電源スイッチを接続し、 ス
イッチをリセッ トし、 下記のピ
ン割り当てに従って、 シャー
シのシステムステータス表示
ランプをこのヘッダーにセッ
トします。 ケーブルを接続す
るときには、 ピンの＋と−に
気をつけてく ださい。
