(USB3_7_8 à 19 broches)
(voir p.1, No. 11)

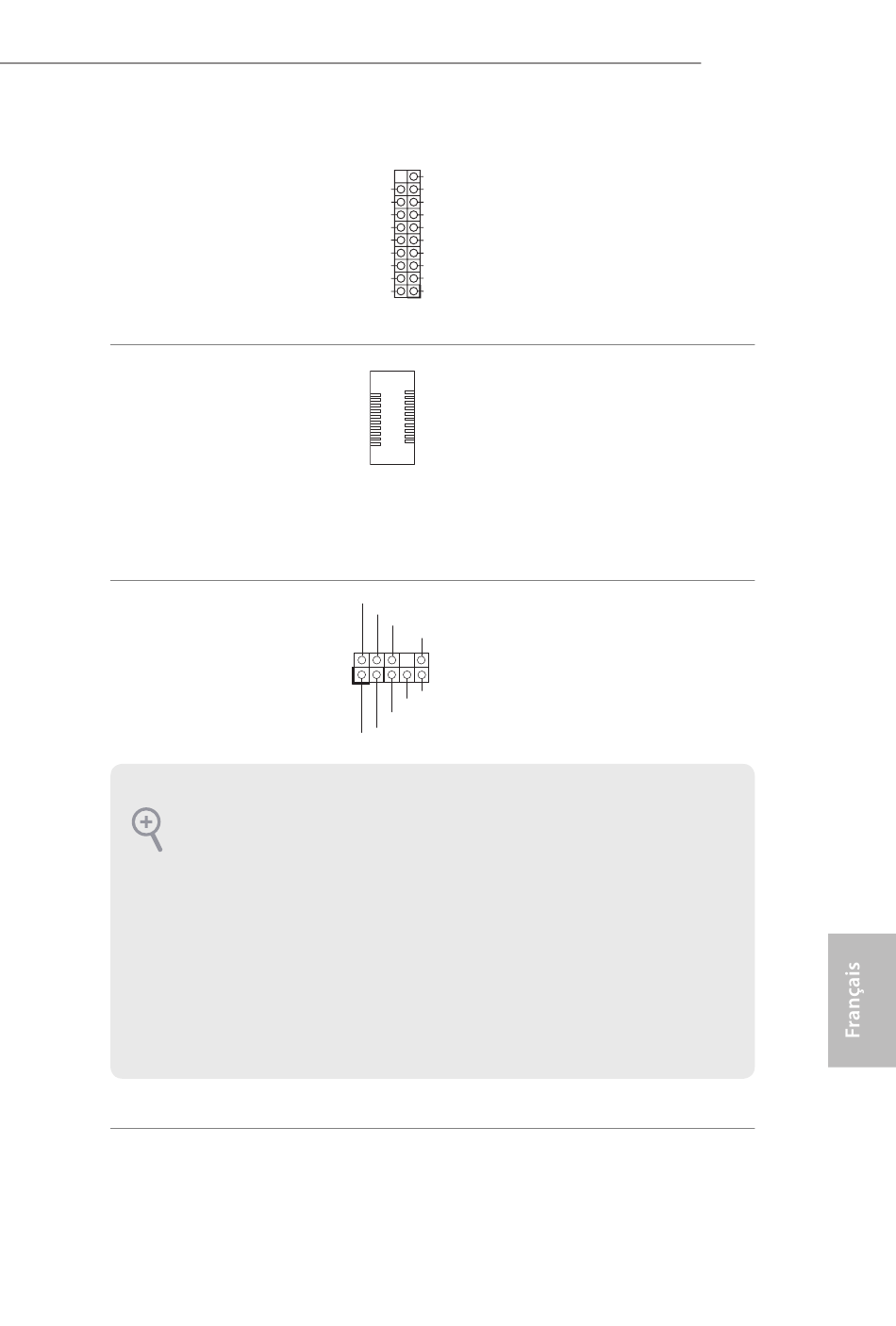

Embase USB 3.1 Type C
sur panneau avant
(USB31_TC_2 à 26
broches)
(voir p.1, No. 12)
Embase audio du
panneau frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 29)
1. L' a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche),
mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner
correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel
du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l' e mbase audio du panneau
frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile
de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l' o nglet « FrontMic » du panneau de contrôle
Realtek et réglez le paramètre « Volume d' e nregistrement ».
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX- IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Cette carte mère comprend une
embase USB 3.1 Type C sur le
panneau avant. Cette embase
sert à connecter un module
USB 3.1 pour des ports USB 3.1
supplémentaires.
Cette embase sert au
branchement des appareils
audio au panneau audio frontal.
X299 Taichi
