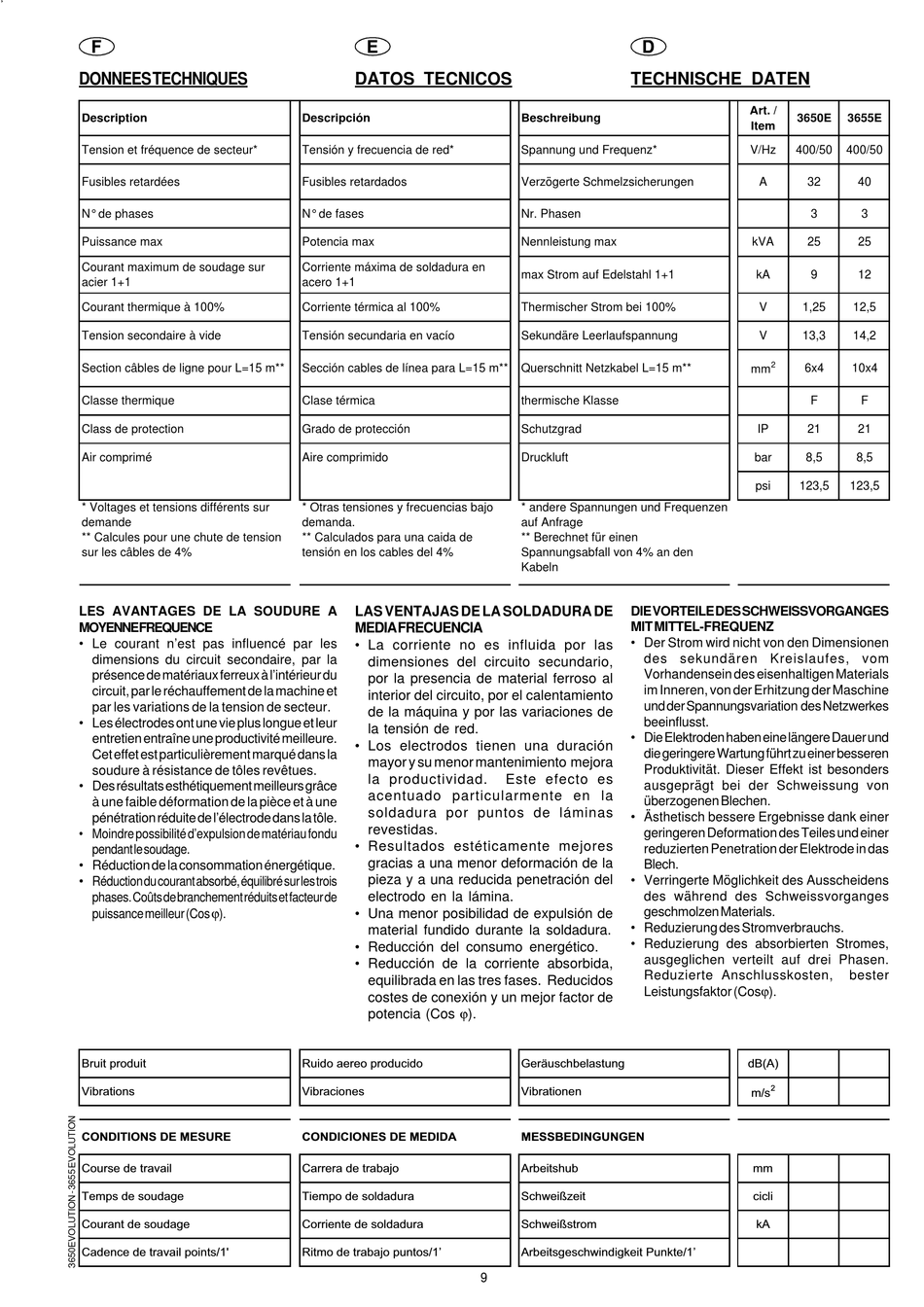

Donnees Techniques; Datos Tecnicos; Technische Daten - TECNA 3655 EVOLUTION 12K Installation, Bedienung, Wartung, Ersatzteile

DONNEES TECHNIQUES

Description
Tension et fréquence de secteur*
Fusibles retardées
N° de phases
Puissance max
Courant maximum de soudage sur
acier 1+1
Courant thermique à 100%
Tension secondaire à vide
Section câbles de ligne pour L=15 m**
Classe thermique
Class de protection
Air comprimé
* Voltages et tensions différents sur
demande
** Calcules pour une chute de tension
sur les câbles de 4%
LES AVANTAGES DE LA SOUDURE A
MOYENNE FREQUENCE
• Le courant n'est pas influencé par les
dimensions du circuit secondaire, par la
présence de matériaux ferreux à l'intérieur du
circuit, par le réchauffement de la machine et
par les variations de la tension de secteur.
• Les électrodes ont une vie plus longue et leur
entretien entraîne une productivité meilleure.
Cet effet est particulièrement marqué dans la
soudure à résistance de tôles revêtues.
• Des résultats esthétiquement meilleurs grâce
à une faible déformation de la pièce et à une
pénétration réduite de l'électrode dans la tôle.
• Moindre possibilité d'expulsion de matériau fondu
pendant le soudage.
• Réduction de la consommation énergétique.
• Réduction du courant absorbé, équilibré sur les trois
phases. Coûts de branchement réduits et facteur de
puissance meilleur (Cos ϕ).
Bruit produit
Vibrations
CONDITIONS DE MESURE
Course de travail
Temps de soudage
Courant de soudage
Cadence de travail points/1'

DATOS TECNICOS

Descripción
Tensión y frecuencia de red*
Fusibles retardados
N° de fases
Potencia max
Corriente máxima de soldadura en
acero 1+1
Corriente térmica al 100%
Tensión secundaria en vacío
Sección cables de línea para L=15 m**
Clase térmica
Grado de protección
Aire comprimido
* Otras tensiones y frecuencias bajo
demanda.
** Calculados para una caida de
tensión en los cables del 4%
LAS VENTAJAS DE LA SOLDADURA DE
MEDIA FRECUENCIA
• La corriente no es influida por las
dimensiones del circuito secundario,
por la presencia de material ferroso al
interior del circuito, por el calentamiento
de la máquina y por las variaciones de
la tensión de red.
• Los electrodos tienen una duración
mayor y su menor mantenimiento mejora
la productividad.
acentuado particularmente en la
soldadura por puntos de láminas
revestidas.
• Resultados estéticamente mejores
gracias a una menor deformación de la
pieza y a una reducida penetración del
electrodo en la lámina.
• Una menor posibilidad de expulsión de
material fundido durante la soldadura.
• Reducción del consumo energético.
• Reducción de la corriente absorbida,
equilibrada en las tres fases. Reducidos
costes de conexión y un mejor factor de
ϕ
potencia (Cos ).
Ruido aereo producido
Vibraciones
CONDICIONES DE MEDIDA
Carrera de trabajo
Tiempo de soldadura
Corriente de soldadura
Ritmo de trabajo puntos/1'

TECHNISCHE DATEN

Beschreibung
Spannung und Frequenz*
Verzögerte Schmelzsicherungen
Nr. Phasen
Nennleistung max
max Strom auf Edelstahl 1+1
Thermischer Strom bei 100%
Sekundäre Leerlaufspannung
Querschnitt Netzkabel L=15 m**
thermische Klasse
Schutzgrad
Druckluft
* andere Spannungen und Frequenzen
auf Anfrage
** Berechnet für einen
Spannungsabfall von 4% an den
Kabeln
DIE VORTEILE DES SCHWEISSVORGANGES
MIT MITTEL-FREQUENZ
• Der Strom wird nicht von den Dimensionen
des sekundären Kreislaufes, vom
Vorhandensein des eisenhaltigen Materials
im Inneren, von der Erhitzung der Maschine
und der Spannungsvariation des Netzwerkes
beeinflusst.
• Die Elektroden haben eine längere Dauer und
die geringere Wartung führt zu einer besseren
Produktivität. Dieser Effekt ist besonders
Este efecto es
ausgeprägt bei der Schweissung von
überzogenen Blechen.
• Ästhetisch bessere Ergebnisse dank einer
geringeren Deformation des Teiles und einer
reduzierten Penetration der Elektrode in das
Blech.
• Verringerte Möglichkeit des Ausscheidens
des während des Schweissvorganges
geschmolzen Materials.
• Reduzierung des Stromverbrauchs.
• Reduzierung des absorbierten Stromes,
ausgeglichen verteilt auf drei Phasen.
Reduzierte Anschlusskosten,
Leistungsfaktor (Cosϕ).
Geräuschbelastung
Vibrationen
MESSBEDINGUNGEN
Arbeitshub
Schweißzeit
Schweißstrom
Arbeitsgeschwindigkeit Punkte/1'
9
Art. /
3650E 3655E
Item
V/Hz 400/50 400/50
A 32 40
3 3
kVA 25 25
kA 9 12
V 1,25 12,5
V 13,3 14,2
2
6x4 10x4
mm
F F
IP 21 21
bar 8,5 8,5
psi 123,5 123,5
bester
dB(A)
2
m/s
mm
cicli
kA
