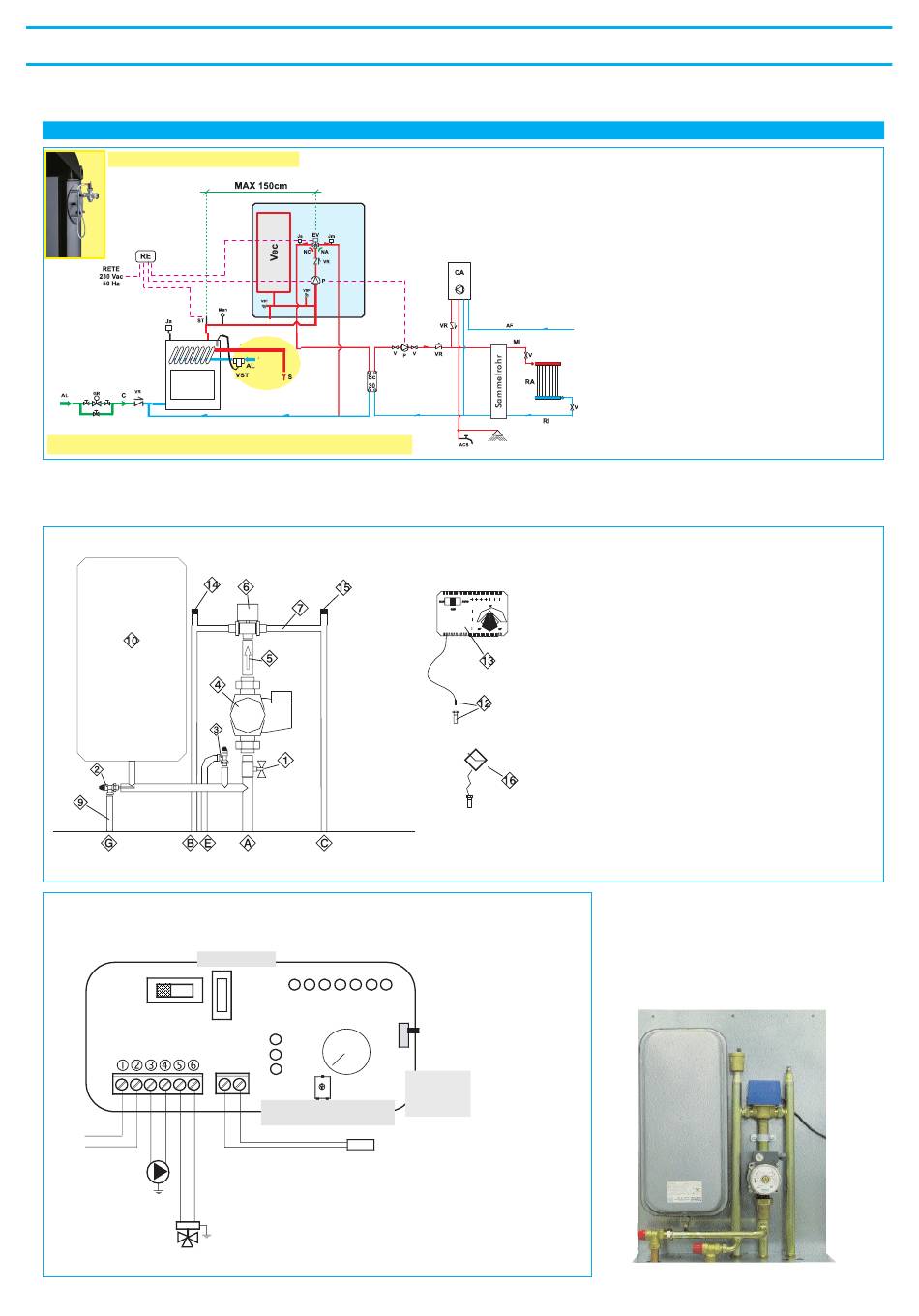

INSTALLATION BEI GESCHLOSSENEM AUSDEHNUNGSGEFÄß
WASSERANLAGE FÜR HEIZKAMIN NUR MIT HEIZFUNKTION
Detail des Sicherheitsventil-Anschlusses
ZU BEACHTEN: unbedingt notwendige Sicher-heitsverbindungen
Kit 5 ist verwirklicht worden, um die Aufgabe der Installateure zu erleichtern; es enthält sämtliche Teile, die für eine korrekte
Installation des Produktes erforderlich sind.
N.B. Die im Kit enthaltenen Geräte müssen vor den thermischen Ausstrahlungen des Kaminofens mit Isoliermatten geschützt werden.
Komponente KIT 5
Stromanschlüsse
Umwälzpumpe in betrieb
Übertemperatur-Warnung
Stromzufuhr
230 V WS
Umwälzpumpe
Dreiwegeventil
KIT 5
Tra parentesi i codici di vendita
Schutzsicherung
Anzeige
Ventilregelung
20-80° C
Dreiwegeventil
Ventilregelung
Umwälzpumpe 20-80° C
Im Kit enthaltener
Regler
In Klammern die Bestellnummern
OFF
ON
Aktivierung /
Deaktivierung
der akustischen
Warnmeldung
Sonde
in den speziellen
Schacht einfügen)
mit der Verwendung von
AL:
Zufuhr durch Wassernetz
C:
Belastung/Neu-Integrierung
EV:
Dreiwege-Magnetventil
NA: normal geöffnet
NC: Normal geschlossen
GR:
Druckverminderer
Ja:
Automatisches Entlüftungsventil
Jm:
Manuelles
MAN:
Manometer
MI:
Anlagenvorlauf
P:
Pumpe (Umwälzpumpe)
RA:
Heizkörper
RE:
Elektronischer Regler
RI:
Anlagenrücklauf
S:
Abfluss
ST:
Sonde Temperatura
V:
Ventil
Vec:
offenes Dehnungsgefäß
VR:
Rückschlagventil
VSP:
Überdruck-Sicherheitsventil mit 1,5 bar
VST:
Überhitzungsschutzventil
1
Messingkollektor 1" M-F
2
Kugelventil von 1" (2619209
3
Zirkulator mit Anschlüssen 1"1/2 (219660)
4
Rückschlagventil 1" (261910)
5
Dreistufiges Elektroventil 1" M-F (143330)
Kabelverbindungen aus Kupfer
6
7
Austauscher 30 Platten für Wechsel mit Umlauf
Gasheizofen (216620)
8
Austauscher 20 Platten für Produktion von sanitärem
Warmwasser (205270)
9
Wärmeabflussventil ¾" (72940)
Sicherheitsventil 1,5 bar (143260)
10
Durchflussmesser (220830)
11
Schacht für Thermometer ½" + Sonde (175960)
12
Elektronischer Regler (220780)
13
Jolly für handbetätigte Belüftung ¼ " (284170)
14
15
Manometer (269590)
Rücklauf gegen Anlage ¾"
16
Rücklauf gegen Kaminofen ¾"
A
Förderleistungsanlage ¾"
B
Rücklauf von der Anlage 3/4"
C
Vorlauf des Kaminofens 1"
D
E
kaltes sanitäres Wasser ¾"
warmes sanitäres Wasser
F
Entladung überhitztes Ventil.
G
WÄHLSCHALTER-EINSTELLUNG
Wählschalter OFF
Anlage abgeschaltet
Wählschalter MAN
Umwälzpumpen laufen
immer/Ventil eingestellt
Wählschalter AUTO
Umwälzpumpen laufen bei
Stellwert/Ventil eingestellt
Einstellung Alarmmelder Stellung OFF: keine
akustischen Warnsignale
KIT 5
Bestellnr. 280590
KIT 5
