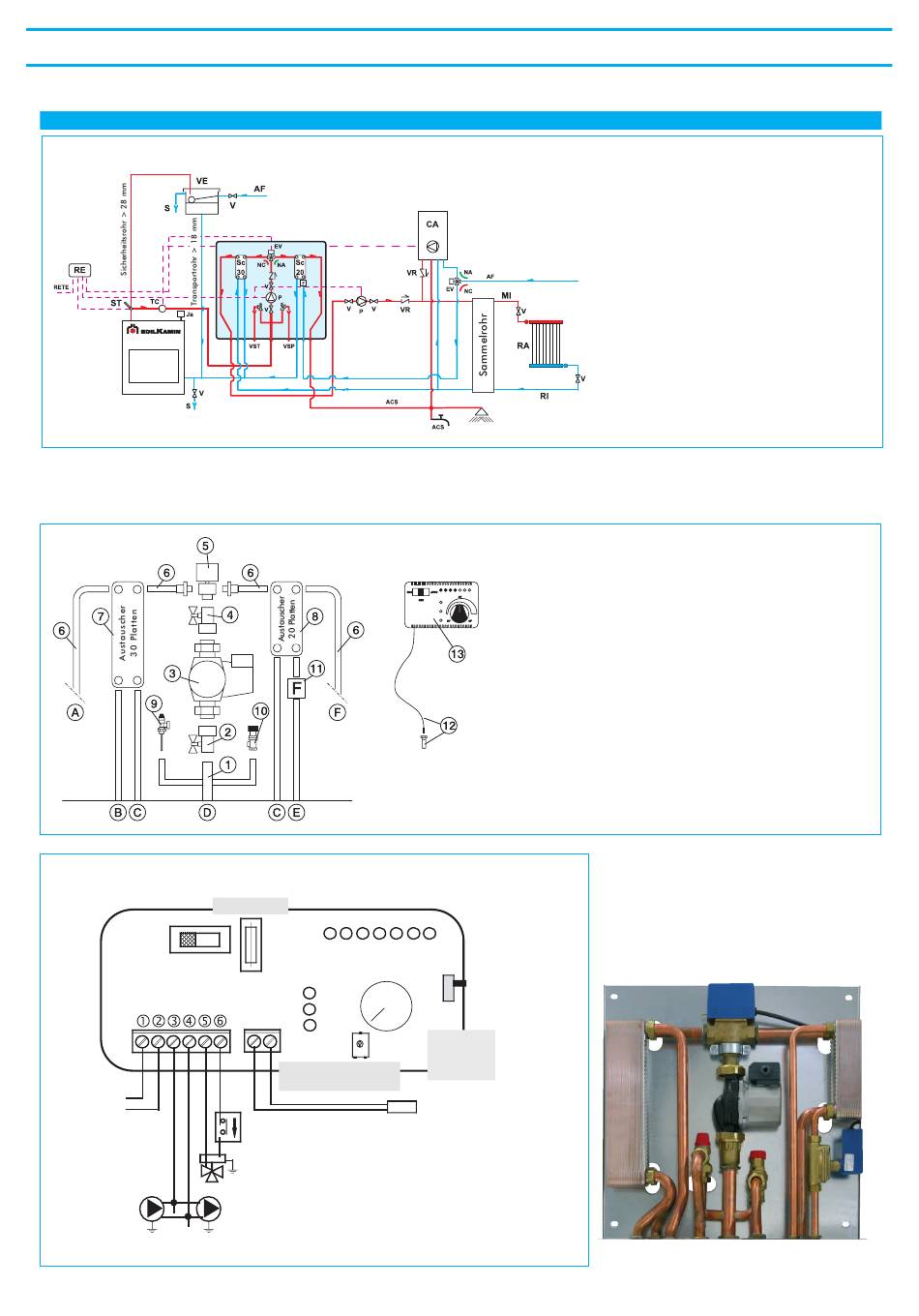

INSTALLATION BEI OFFENEM AUSDEHNUNGSGEFÄß
WASSERANLAGE HEIZKAMIN OHNE SANITÄRHEIßWASSER-ERZEUGUNG + WANDMONTIERTER HEIZKESSEL
TC
Kit 3 ist verwirklicht worden, um die Aufgabe der Installateure zu erleichtern; es enthält sämtliche Teile, die für eine korrekte
Installation des Produktes erforderlich sind.
N.B. Die im Kit enthaltenen Geräte müssen vor den thermischen Ausstrahlungen des Kaminofens mit Isoliermatten geschützt werden.
Komponente KIT 3
Stromanschlüsse
Stromzufuhr
230 V WS
Umwälzpumpe A
18
KIT 3
Schutzsicherung
Ventilregelung
Umwälzpumpe in betrieb
Übertemperatur-Warnung
Dreiwegeventil
Ventilregelung
Umwälzpumpe 20-80° C
Durchflusswächter
Achtung: Trennkontakt
anschließen
Dreiwegeventil
Umwälzpumpe B
Im Kit enthaltener
Regler
In Klammern die Bestellnummern
Anzeige
OFF
20-80° C
ON
Aktivierung /
Deaktivierung
der akustischen
Warnmeldung
Sonde
(in den speziellen
Schacht einfügen)
mit der Verwendung von
ACS:
Sanitärheißwasser
AF:
Kaltes Wasser
CA:
Wandmontierter Heizkessel
EV:
Dreiwege-Magnetventil
F:
Durchflusswächter
MI:
Anlagenvorlauf
NA:
normal geöffnet
NC:
Normal geschlossen
P:
Pumpe (Umwälzpumpe)
RA:
Heizkörper
RE:
Elektronischer Regler
RI:
Anlagenrücklauf
S:
Abfluss
Sc 20:
Wärmetauscher mit 20 Platten
Sc 30:
Wärmetauscher mit 30 Platten
TC:
wasserführender Ofen
V:
Ventil
VE:
offenes Dehnungsgefäß
VR:
Rückschlagventil
VSP:
Überdruck-Sicherheitsventil mit 1,5 bar
VST:
Überhitzungsschutzventil
Ja:
Automatisches Entlüftungsventil
Sammelleitung aus Messing 1" M-F
1
2
Kugelventil zu 1"
Umwälzpumpe mit Anschlüssen zu 1" ½ (219660)
3
4
Rückschlagventil 1" (261910)
5
Dreiwege-Magnetventil zu 1" M-F (143330)
Armaturen aus Kupfer
6
7
Wärmetauscher mit 30 Platten für Wärmetausch
mit dem Kreislauf der Gasheizung (216620)
8
Wärmetauscher mit 20 Platten zur
Sanitärheißwassererzeugung (205270)
9
Überhitzungsschutzventil zu ¾" (72940)
Sicherheitsventil zu 1,5 bar zu ¾" (143260)
10
Durchflusswächter (220830)
11
Schacht für Thermometer ½" + sonde (175960)
12
13
Elektronischer Regler (220780)
Vorlauf ¾"
A
B
Rücklauf ¾"
C
Rücklauf zum Kamin ¾"
D
Vorlauf zum Kamin 1"
E
Sanitärkaltwasser ½"
F
Sanitärheißwasser ½"
WÄHLSCHALTER-EINSTELLUNG
Wählschalter OFF
Anlage abgeschaltet
Wählschalter MAN
Umwälzpumpen laufen
immer/Ventil eingestellt
Wählschalter AUTO
Umwälzpumpen laufen bei
Stellwert/Ventil eingestellt
Einstellung Alarmmelder Stellung OFF: keine
akustischen Warnsignale
KIT 3
Bestennlr. 261900
KIT3
