INSTALLATION BEI OFFENEM/GESCHLOSSENEM AUSDEHNUNGSGEFÄß

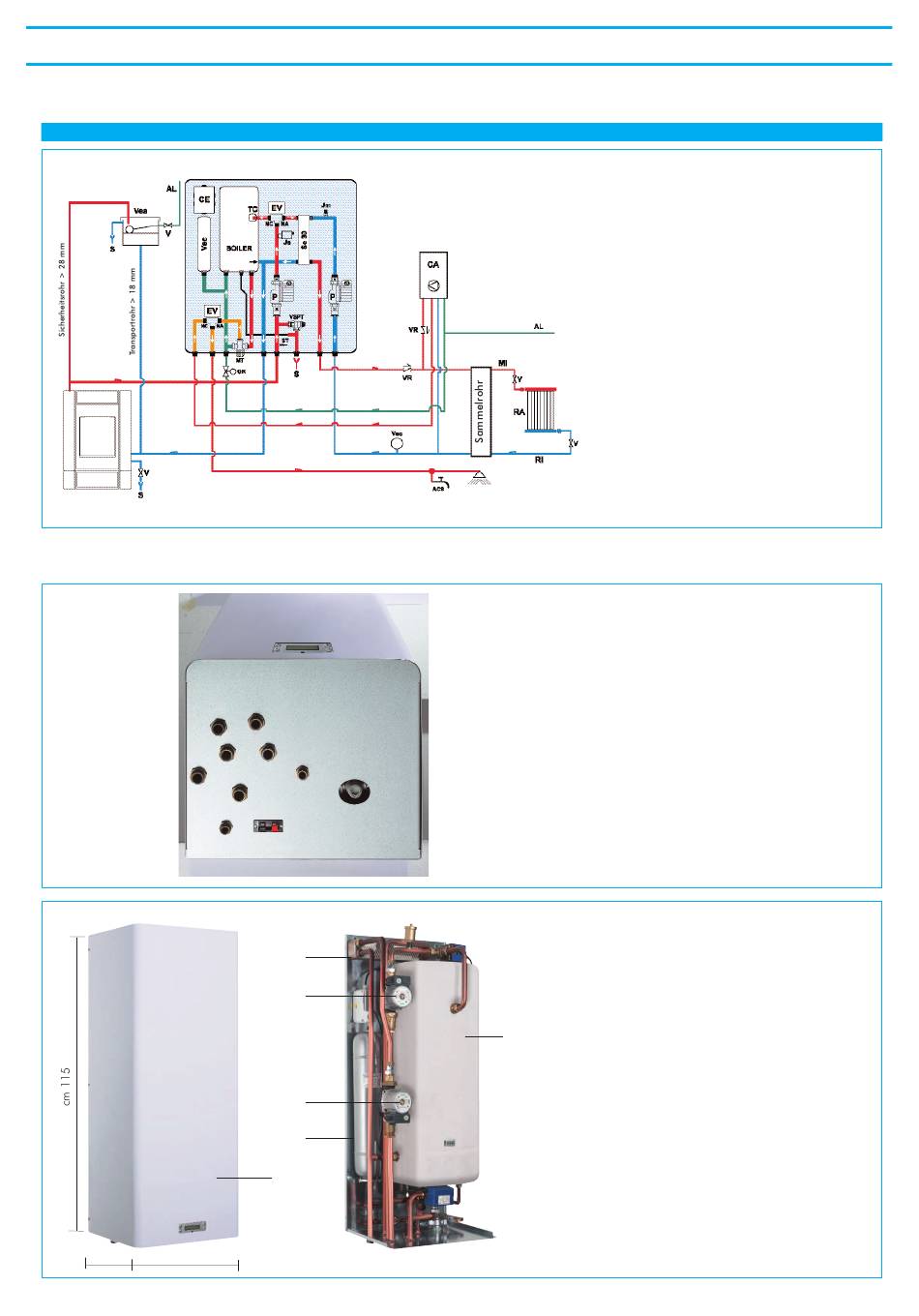

BEISPIEL EINER HYDRAULIKANLAGE FÜR KAMINÖFEN MIT PRODUKTION VON SANITÄREM WARMWASSER UND HEIZKESSEL AN DER WAND
TM
IDROKIT ist verwirklicht worden, um die Aufgabe der Installateure zu erleichtern; es enthält sämtliche Teile, die für eine korrekte
Installation des Produktes erforderlich sind.
cm 44
cm 45
20
10
2
1
4
3
5
7
6
8
11
A
B
D
E
F
IDROKIT
9
C
Verwendung von
AF:
Kaltes Wasser
AL:
Zufuhr durch Wassernetz
C:
Belastung/Neu-Integrierung
CE:
Elektrische Kabel
EV:
Dreistufiges Elektroventil
NA:
Normalerweise offen
NC:
Normalerweise geschlossen
GR:
Druckverminderer
Ja:
Jolly automatisches Entlüftungsventil
Jm:
Dreistufiges Elektroventil
MI:
Förderleistung der Anlage
MT:
Normalerweise offen
NC:
Normalerweise geschlossen
P:
Pumpe (Zirkulator)
RA:
Heizkörper
RI:
Rücklauf Anlage
S:
Abfluss
Sc 30:
Austauscher 30 Platten
ST:
Temperatursonde
TC:
Kontakthermostat
TM:
wasserführender Ofen
V:
Ventil
Vea:
Offenes Expansohnsgefäß
Vec:
Geschlossenes Ausdehnungsgefäß
VR:
Rückschlagventil
VSPT:
Temperatur/Drucksicherheitsventil
VCA:
Heizkessel
1
Rücklauf Heizung
2
sanitäres Warmwasser in Gasofen
3
Vorlauf Kaminofen
4
Entleerung
5
Sanitäres Warmwasser
6
Rücklauf Kaminofen
7
Vorlauf Heizung
8
Wassernetz
9
Regulierung thermostatisches Mischgerät
10 Sinoptisches Pannel
11 Zusätzliche Steckdose für externer Thermostat
A Austauscher 30 Platten
B primärer Zirkulator (in der Holzversion)
C Boiler 50 l
D Zirkulator Heizungsanlage
E geschlossenes Expansionsgefaess
F Verkleidungen für sichtbare Installationen
IDROKIT
Bestennlr. 601740
