MONTAGE DER KERAMIK- ODER STEINPLATTEN

3
53
54
INSTALLATIONSANLEITUNG
6
1
2
1
2
55
56
19
57
57

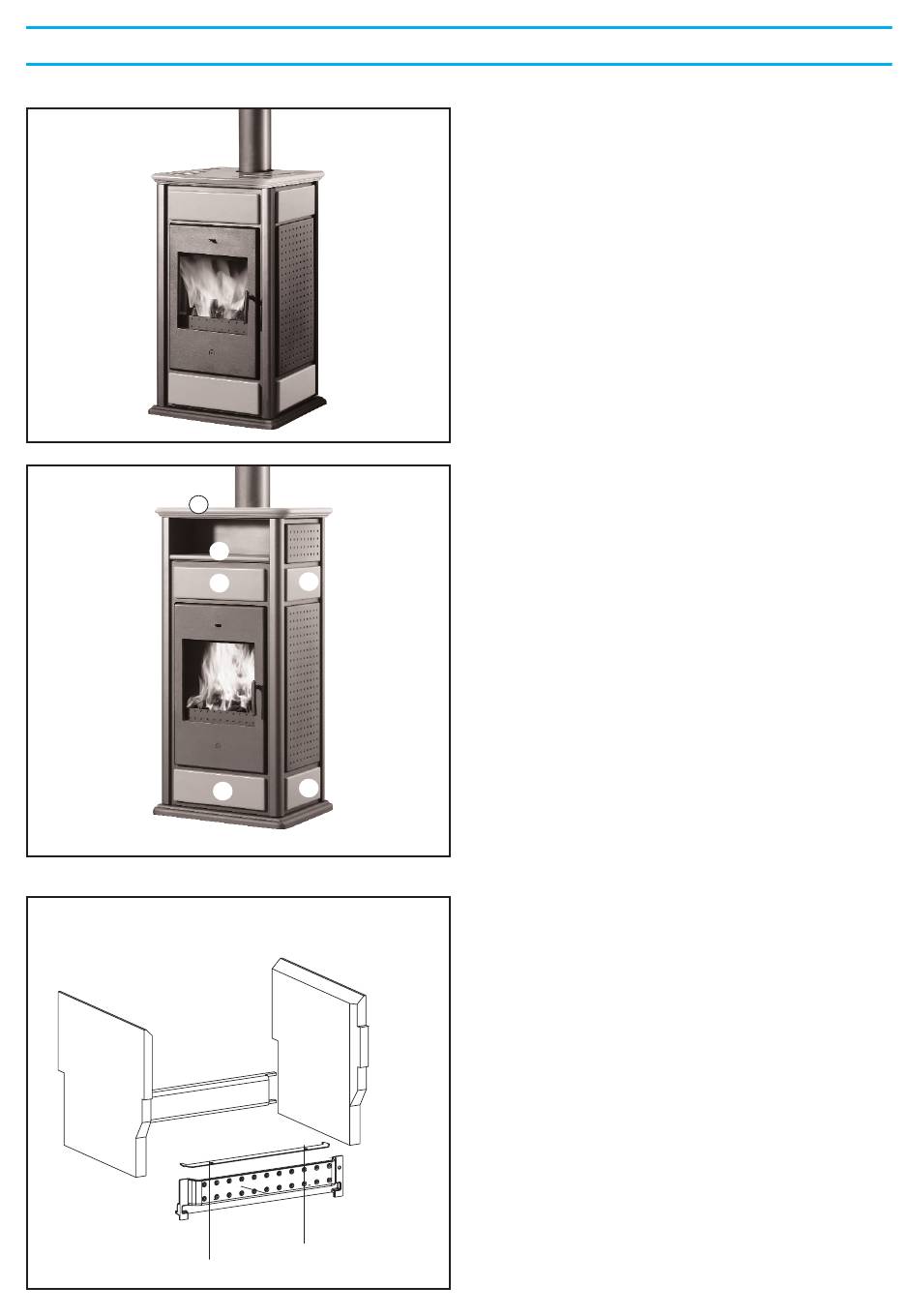

KERAMIKKACHEL SET
WARM / KLIMA Grundmodell
Die Keramikkacheln aus der Verpackung nehmen
und den Inhalt überprüfen.
Für WARM / KLIMA GRUNDMODELL:
- 4 Seitenelemente (1)
- 2 Vorderelemente (2)
- 1 Aufsatz (3)
KERAMIKKACHEL SET
WARM / KLIMA mit Warmhalteplatte
Die Keramikkacheln aus der Verpackung nehmen
und den Inhalt überprüfen.
Für WARM / KLIMA mit Warmhalteplatte:
- 4 Seitenelemente (1)
- 2 Vorderelemente (2)
- 1 Aufsatz (3)
- 1 Warmhaltefach (6)
SCAMOLEX FEUERRAUM SET (Bestellnr. 624670)
Für WARM/CS - KLIMA/CS Grundmodell und
mit Warmhalteplatte:
- 1 linkes Feuerraum-Seitenelement aus Scamolex (53)
- 1 hinterer Feuerraum-Halter (54)
- 1 rechtes Feuerraum-Seitenelement aus Scamolex (55)
- Haltebügel aus Scamolex (56)
- 2 selbstschneidende Schraube M 4,2x9 (57)
