INSTALLATIONSANLEITUNG
für WARM / KLIMA GRUNDMODELL

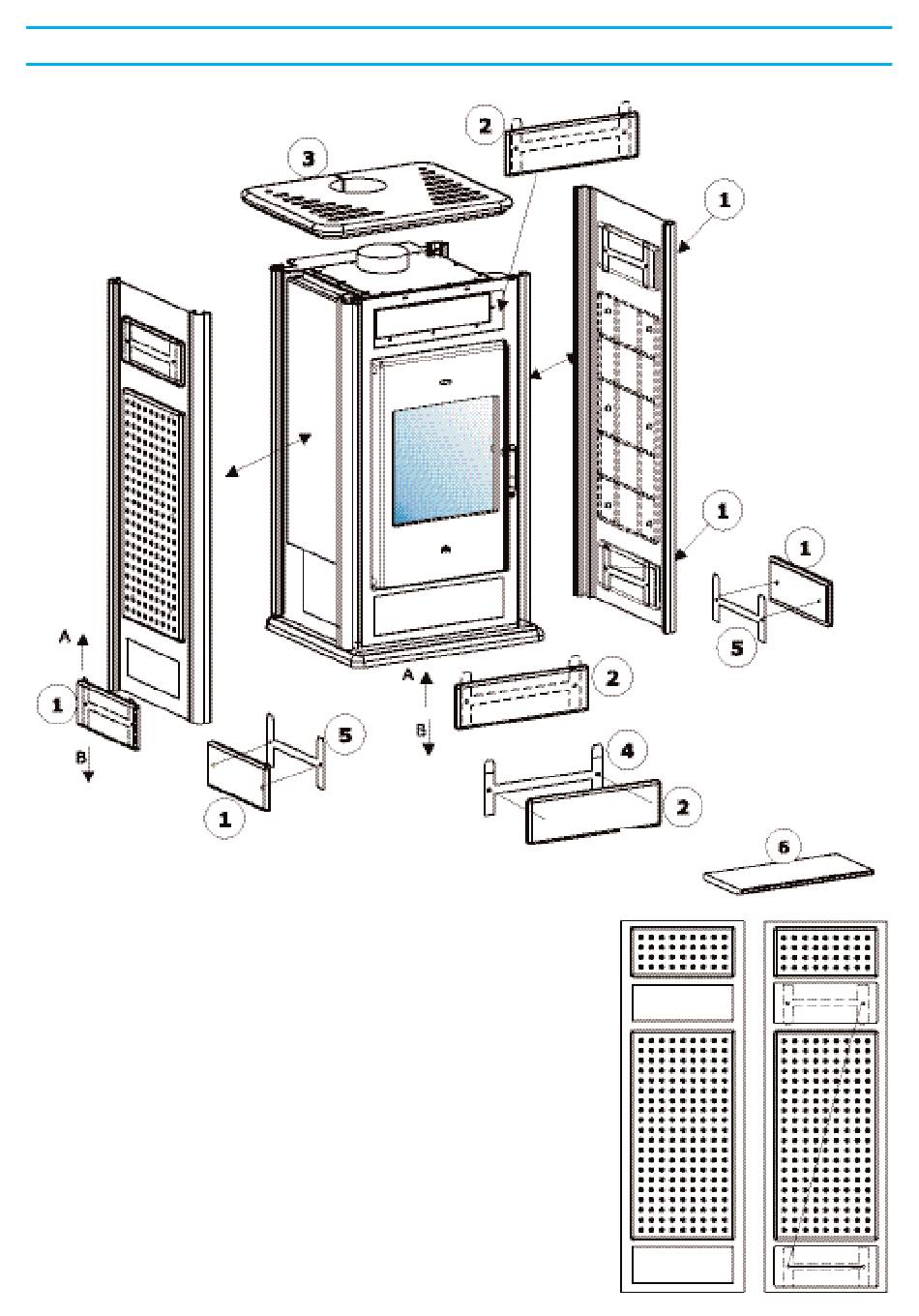

Sollten diese noch nicht vormontiert worden sein, bei der Ofenstruktur die Seitenplatten in die
Schlitze der Aluminiumprofile schieben.
- die Metallprofile (5) mit Hilfe der zur Ausstattung gehörenden Schrauben an der relativen
Keramikkachel (1) befestigen.
- diese in die relativen Sitze der Ofenseitenplatten durch das Einfügen von oben einsetzen (A) und
dann durch ein Schieben nach unten (B) blockieren.
- die Metallprofile (4) mit Hilfe der zur Ausstattung gehörenden Schrauben an der jeweiligen
Vorderkachel befestigen.
- diese in die relativen Sitze der Ofenvorderplatte durch das Einfügen von oben einsetzen (A) und
dann durch ein Schieben nach unten (B) blockieren.
- den Keramikaufsatz in Position bringen, ihn gegenüber der Rauchaustrittsöffnung entsprechend
zentrieren.
für WARM / KLIMA mit Warmhalteplatte:
Auf die gleiche Art und Weise verfahren, Plattendetails nebenstehend.
Nach dem Positionieren des Aufsatzes (3) die Warmhaltefachkeramik (6) einsetzen.
