KLIMA WARM multilingue_fra 30 04 2010.qxp

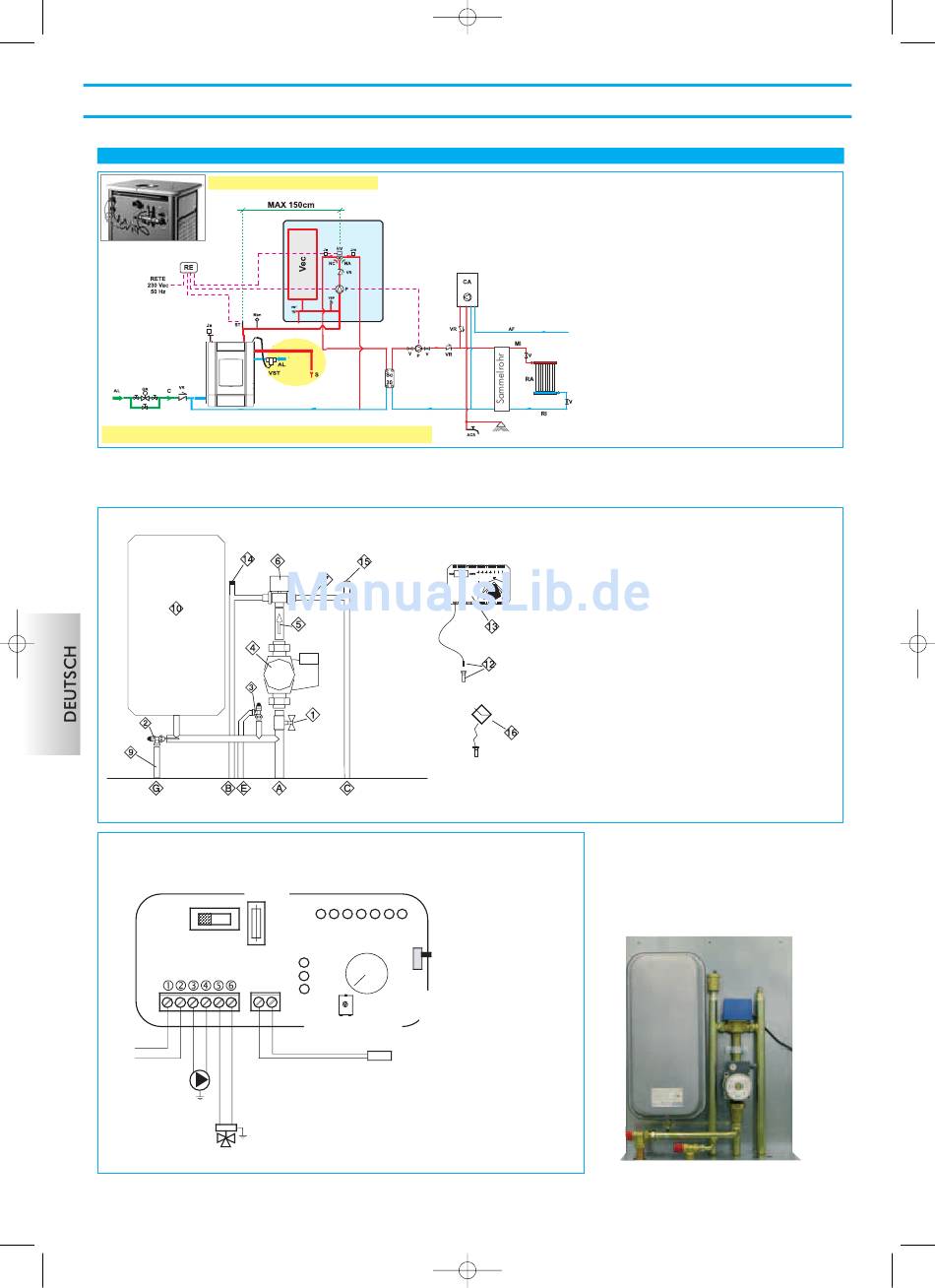

INSTALLATION BEI GESCHLOSSENEM AUSDEHNUNGSGEFÄß
WASSERANLAGE FÜR KAMINOFEN NUR MIT HEIZFUNKTION
Detail des Sicherheitsventil-Anschlusses
ZU BEACHTEN: unbedingt notwendige Sicher-heitsverbindungen
Kit 5 ist verwirklicht worden, um die Aufgabe der Installateure zu erleichtern; es enthält sämtliche Teile, die für eine korrekte
Installation des Produktes erforderlich sind.
N.B. Die im Kit enthaltenen Geräte müssen vor den thermischen Ausstrahlungen des Kaminofens mit Isoliermatten geschützt werden.
Komponente KIT 5
Elektroanschlüsse
Alarm Übertemperatur
Stromversorgung
230V WS
Umwälzpumpe
3-Wege-Ventil
114
12/05/2010
KIT 5
Tra parentesi i codici di ven-
Sicherung
Anzeige
Ventilregelung
20-80° C
Umwälzpumpe Ein
3-Wege-Ventil
Regelung Umwälzpumpe
20-80° C
Sonde
(in den entsprechenden
Schacht einführen)
11.36
Pagina 115
Im Kit enthaltener
Regler
In Klammern die Bestellnummern
OFF
ON
Einschalten
Ausschalten
akustischer
Alarm
MIT DER VERWENDUNG VON
AL:
Zufuhr durch Wassernetz
C:
Belastung/Neu-Integrierung
EV:
Dreiwege-Magnetventil
NA: normal geöffnet
NC: Normal geschlossen
GR:
Druckverminderer
Ja:
Automatisches Entlüftungsventil
Jm:
Manuelles Entlüftungsventil
MAN:Manometer
MI:
Anlagenvorlauf
P:
Pumpe (Umwälzpumpe)
RA:
Heizkörper
RE:
Elektronischer Regler
RI:
Anlagenrücklauf
S:
Abfluss
ST:
Sonde Temperatura
V:
Ventil
Vec: offenes Dehnungsgefäß
VR:
Rückschlagventil
VSP: Überdruck-Sicherheitsventil mit 1,5 bar
VST: Überhitzungsschutzventil
1
Messingkollektor 1" M-F
Kugelventil von 1" (2619209
2
Zirkulator mit Anschlüssen 1"1/2 (219660)
3
4
Rückschlagventil 1" (261910)
5
Dreistufiges Elektroventil 1" M-F (143330)
6
Kabelverbindungen aus Kupfer
7
Austauscher 30 Platten für Wechsel mit Umlauf
Gasheizofen (216620)
8
Austauscher 20 Platten für Produktion von sanitärem
9
Warmwasser (205270)
Wärmeabflussventil ¾" (72940)
10
Sicherheitsventil 1,5 bar (143260)
11
Durchflussmesser (220830)
12
Schacht für Thermometer ½" + Sonde (175960)
13
Elektronischer Regler (220780)
14
Jolly für handbetätigte Belüftung ¼ " (284170)
15
Manometer (269590)
16
Kaminvorlauf
A
Anlagenvorlauf
B
Rücklauf zum Heizofen
C
Abfluss Überdruckventil
E
Abfluss Übertemperatur-Ventil
G
WÄHLSCHALTER-EINSTELLUNG
Wählschalter OFF
Anlage abgeschaltet
Wählschalter MAN
Umwälzpumpen laufen
immer/Ventil eingestellt
Wählschalter AUTO
Umwälzpumpen laufen bei
Stellwert/Ventil eingestellt
Einstellung Alarmmelder Stellung OFF: keine
akustischen Warnsignale
KIT 5
Bestennlr. 280590
KIT 5
