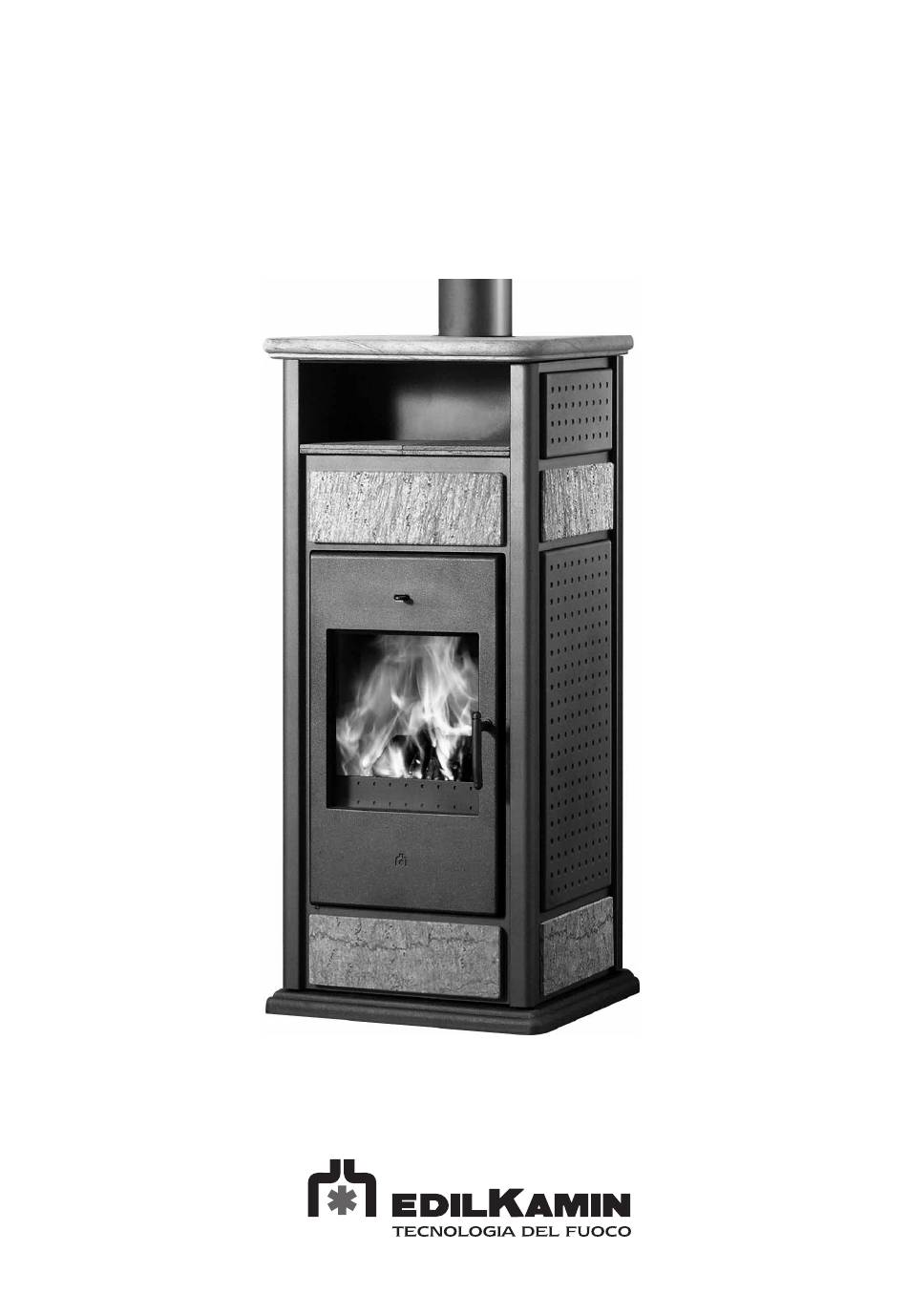

- Seite 1 Technisches Merkblatt - Montageanleitung - Betriebsanleitung KLIMA und WARM Grundausführung und mit Speisenwarmhalter...
- Seite 2 FUNKTIONSPRINZIP Der wasserführende Kaminofen ist konzipiert um durch Verbrennung von Holz in der Brennkammer aus dickem Stahl, den Auftellungsraum durch Konvektion und Ausstrahlung und durch das erhitzte Wasser das zu den Heizkörpern geleitet wird, zu erwär- men. Die Rauchgase werden durch natürlichen Zug über den Schornstein abgeführt. Die Asche sammelt sich in den Aschetopf der bei kaltem Ofen entsorgt werden muss.

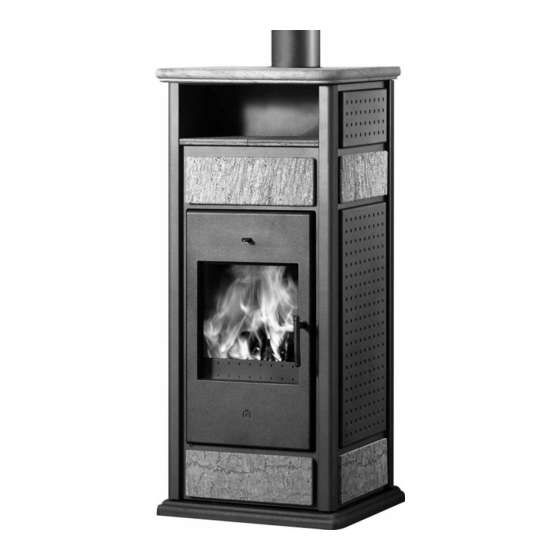

- Seite 3 MODELLE Das Modell KLIMA ist mit Specksteinverkleidung in der Grundausführung und/oder mit Speisenwarmhalter lieferbar. Das Modell WARM ist mit Keramikverkleidung in den folgenden Farben lieferbar: bernsteinfarben und/oder rot in der Grundausführung und/oder mit Speisenwarmhalter. Beide sind auch in einer Ausführung mit eingebauter Kühlschlange erhältlich, die durch ein Überhitzungsschutzventil aktiviert wird und zum Einsatz bei Anlagen mit geschlossenem Ausdehnungsgefäß...
- Seite 4 U/sec Wasser-Fassungsvermögen Brennstoffverbrauch (Min / Max) kg/h Luftzugleistung mind Höchstdruck KLIMA Gewicht (Grundausführung/mit Speisenwarmhalter) 195/215 WARM Gewicht (Grundausführung/mit Speisenwarmhalter) 140/155 Rauchauslass-Durchmesser Beheizbares Raumvolumen unter alleiniger Berücksichtigung einer Wassererhitzung von 35 kcal/m³ h** * Messdaten ermittelt mit Brennholz mit Normbrennwert (19100 kJ/Kg, 4560 kcal/Kg, 5,3 kW) und 16 % Wassergehalt ** Für die Berechnung des beheizbaren Raumvolumens wurde ausgegangen von einem Brennholzeinsatz wie in der Anmerkung...
-
Seite 6: Check List
Der Druck auf dem Manometer ist ca. 1-1,5 bar NIEMALS HEISSE ASCHE ABSAUGEN EDILKAMIN s.p.a. 20020 LAINATE (MI) - Via Mascagni, 7 Tel. +39.02.937.62.1 - Fax. +39.02.937.62.400 www.edilkamin.com - mail@edilkamin.com Edilkamin S.p.A. si riserva di modificare senza preavviso parti del seguente manuale cod. 297930 10.07/A...
