Fixieren Der Keilriemenscheiben; Austausch Von Messern - Peruzzo PANTHER MULTIFIT series Handbuch Zum Betrieb Und Zur Wartung

6.3. Fixieren der Keilriemnschreiben
Zum fixieren der Keilriemenschreiben gehen Sie
wie folgt vor:
Diese Arbeit darf nur bei stillstehendem Motor
und
abgekuppelter Zapfwelle vorgenommen
werden.
-Schutzgehäuse abnehemen Keilriemnspannung
beseitigen (siehe Punkt 6.2
"Keilriemenaustausch").
- Die Verzapfungen blockieren indem die
Schrauben mit Anzugsmoment 41 Nm

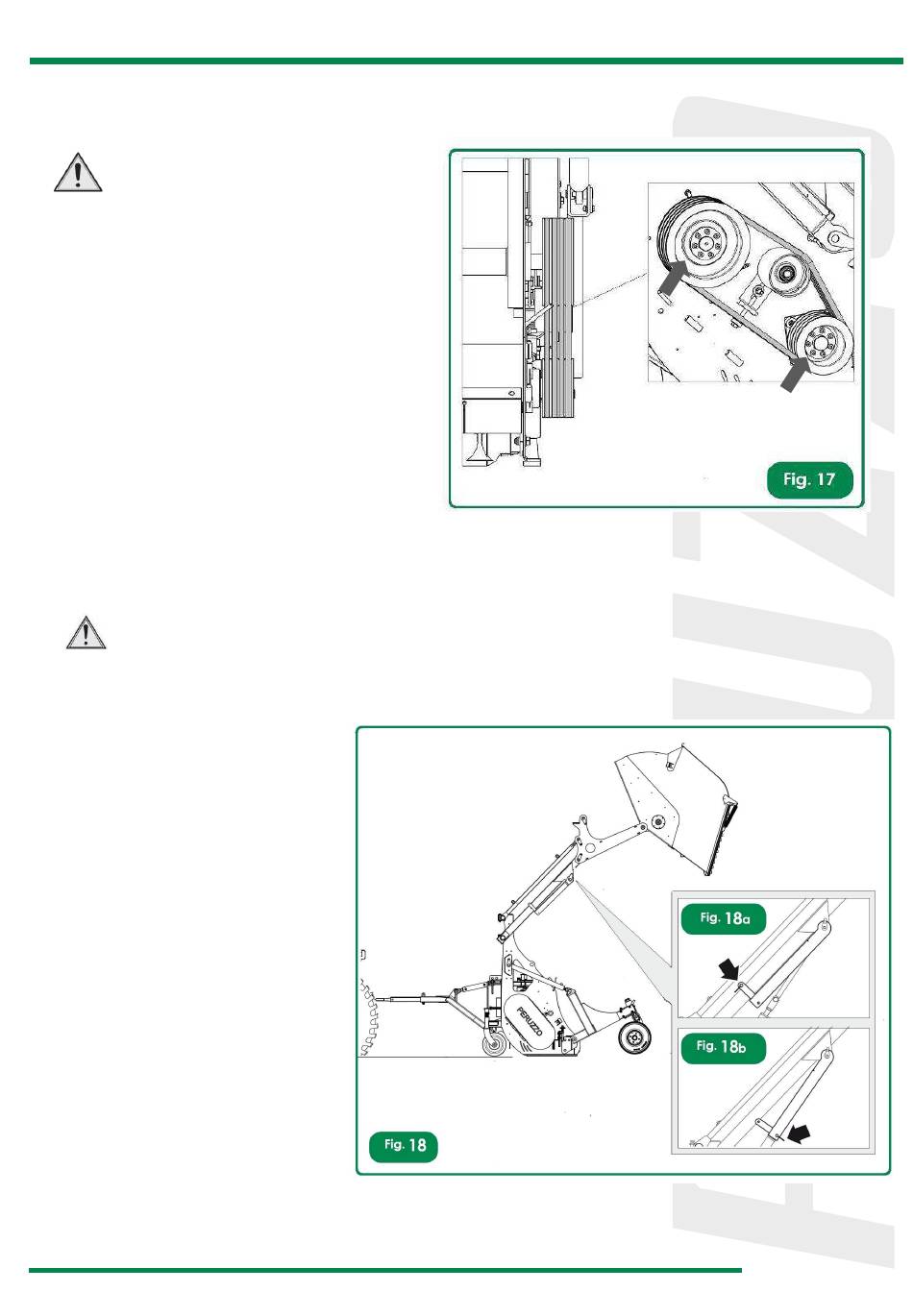

festgezogen werden (abb. 17).
- Prüfen Sie mit Hilfe einer Stange, dass Scheiben
und Keilriement nach oben ausgerichtet sind, um
Überhitzung (siehe abb. 16c). Die Schrauben
abwechselnd festziehen.
- Reissen der Keilriement zu vermeiden.
-Schutzgehäuse sorgfältig wieder anbrigen.
6.4. Austausch con Messern
Zum Messeraustausch gehen Sie wie folgt vor:
Dieser Vorgang muss bei abgestelltem Motor und abgezogenem Kraftstecker erfolgen.
Sicherheitshandschuhe benutzen um Unfälle durch schneidende Messerkanten zu vermeiden.
Bei an der Schelepper an gebauter Maschine:
- öffnen Sie den Behälter über
- Vor jeglichen Wartungsarbeiten im
Inneren des Mähwerkes oder an der
Rotorwelle, nach dem öffnen des
Grasfangbehälters, müssen die
mechanischen Verriegelungen an
den Hydraulijzylindern eingerastet sein
(siehe abb. 18b).
- Sich zum Austausch der Messer in
Richtung des Pfeils stellen (D) (siehe
abb. 18c ).
- Lösen Sie die Flügelmuttern (E) der
Serviceklappe (F).
- Die Tür komplett, bis zur vollständigen
Sicht der Messerwelle öffnen (siehe
abb. 19).
- Die Feder (G) , die den Zapfen (H)
blockiert durch Herausziehen des
Messers entfernen.
- Prüfen Sie den Zustand der Messer
und ersetzen Sie abgenutze oder
gebrochene Messer mit neuen
Originalmessern (siehe abb. 19).
- Die Feder(G) auf den Zapfen (H) des neuen Messers fügen.
91
PANTHER MULTIFIT
Code. 29050071 Release 01/08/2017
