6.3. Bloquage des poulies et fixation moyeux
Pour le bloquage des poulies, procéder de la façon suivante:
Cette opération doit être effectuée avec le moteur
arrêté et la prise de force dégagée.
−
Enlever le carter de protection Réduire la tension des
courroies ( voir paragraphe 6.2 "Remplacement
courroies).
−

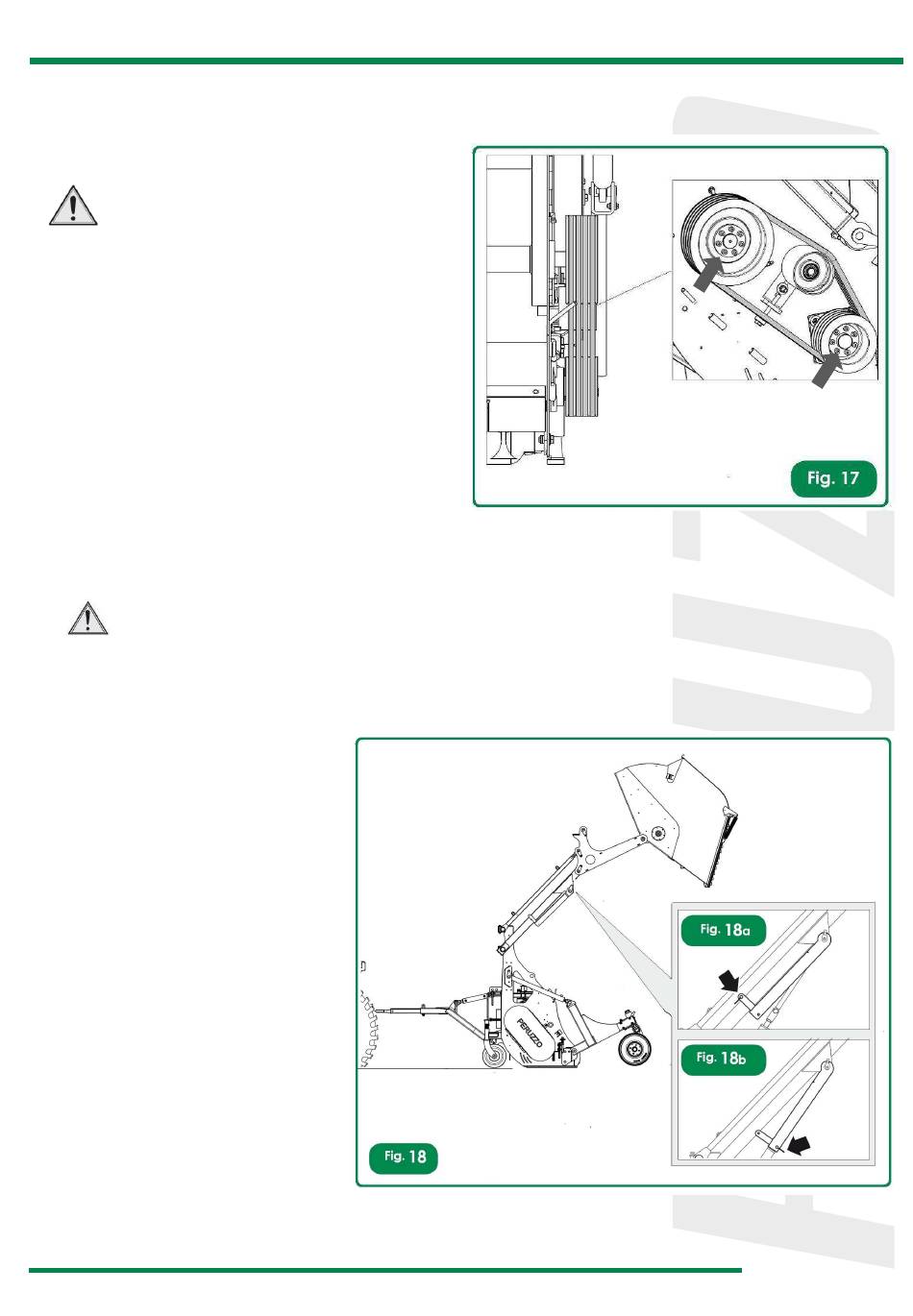

Bloquer les dispotifs de serrage, en vissant les vis à la
couple de 41 Nm (fig. 17).
−
Contrôler à l'aide d'une barre que les poulies soient
allignées afin d'éviter un surchauffement des courroies
(voir fig. 16c). Serrer les vis alternativement.
−
Régler à nouveau la tension des courroies.
−
Remonter soigneusement le carter de protection.

6.4. Remplacement des couteaux

Pour le remplacement des couteaux, procéder comme indiqué ci-dessous:
Cette opération doit être effectuée avec le moteur arrêté et la prise de force dégagée. Utiliser des gants de protection afin
d'éviter des accidents dûs aux arrêtes tranchantes des couteaux.
Avec la machine attelée au tracteur:
- Soulever le bac ramasseur de la
machine à l'aide du distributeur
hydraulique.
- Placer les pièces de bloquage
mécaniques sur les 2 verins
hydrauliques et les bloquer à l'aide
goupille(voir fig. 18b).
de la
- Pour le remplacement des fléaux, se
mettre dans la position indiquée par
la flèche (D) (Voir fig. 18c ).
- Dévisser tous les écrous à aillettes (E)
se trouvant sur la porte (F).
- Ouvrir complètement la porte, jusqu'à
avoir une vision parfait du rotor (Voir
fig. 19).
- Enlever le ressort (G) qi bloque le pivot
(H) en défilant le couteau.
- Vérifier les conditions des couteaux et
remplacer ceux qui sont cassés ou
usée avec des pièces originelles (voir
fig. 19).
- Insérer le ressort (G) sur le pivot (H) du nouveau couteau.
67
