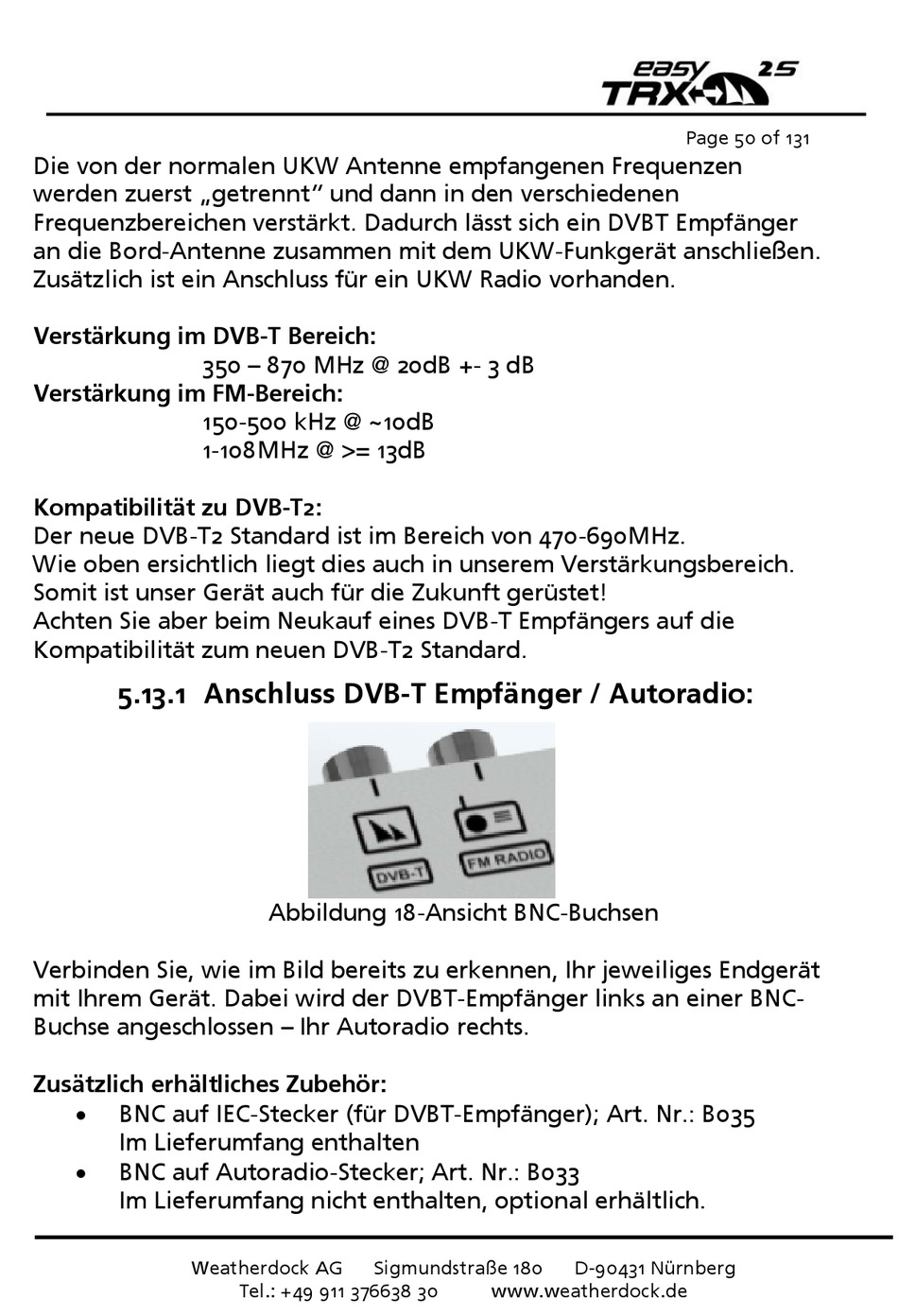

Anschluss Dvb-T Empfänger / Autoradio - Weatherdock easyTRX2S Handbuch

Die von der normalen UKW Antenne empfangenen Frequenzen
werden zuerst „getrennt" und dann in den verschiedenen
Frequenzbereichen verstärkt. Dadurch lässt sich ein DVBT Empfänger
an die Bord-Antenne zusammen mit dem UKW-Funkgerät anschließen.
Zusätzlich ist ein Anschluss für ein UKW Radio vorhanden.
Verstärkung im DVB-T Bereich:
350 – 870 MHz @ 20dB +- 3 dB
Verstärkung im FM-Bereich:
150-500 kHz @ ~10dB
1-108MHz @ >= 13dB
Kompatibilität zu DVB-T2:
Der neue DVB-T2 Standard ist im Bereich von 470-690MHz.
Wie oben ersichtlich liegt dies auch in unserem Verstärkungsbereich.
Somit ist unser Gerät auch für die Zukunft gerüstet!
Achten Sie aber beim Neukauf eines DVB-T Empfängers auf die
Kompatibilität zum neuen DVB-T2 Standard.
5.13.1 Anschluss DVB-T Empfänger / Autoradio:
Verbinden Sie, wie im Bild bereits zu erkennen, Ihr jeweiliges Endgerät
mit Ihrem Gerät. Dabei wird der DVBT-Empfänger links an einer BNC-
Buchse angeschlossen – Ihr Autoradio rechts.
Zusätzlich erhältliches Zubehör:

BNC auf IEC-Stecker (für DVBT-Empfänger); Art. Nr.: B035
Im Lieferumfang enthalten

BNC auf Autoradio-Stecker; Art. Nr.: B033
Im Lieferumfang nicht enthalten, optional erhältlich.
