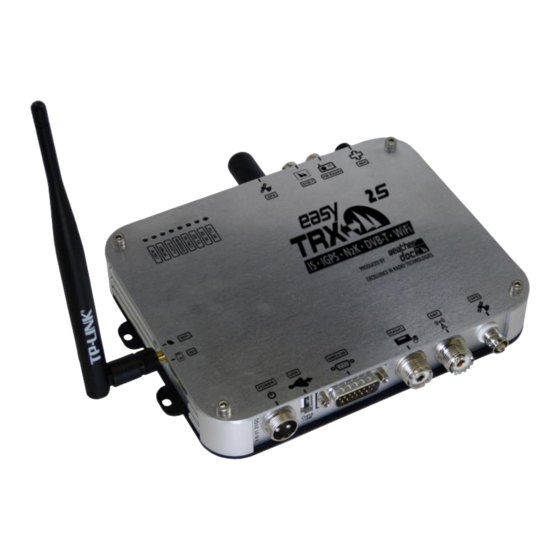

Weatherdock easyTRX2S Handbuch

Class b ais cs transceiver
Vorschau ausblenden Andere Handbücher für easyTRX2S:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Page 1 of 131
Handbuch
easyTRX2S – Serie
Class B AIS CS Transceiver
Stand 1.8
Weatherdock AG
Sigmundstraße 180
D-90431 Nürnberg
Tel. :+49 911 37 66 38 30
Fax: +49 911 37 66 38 40
Web: www.weatherdock.com
Email: support@weatherdock.de
DIES BITTE ZUERST LESEN!
Weatherdock AG
Sigmundstraße 180
D-90431 Nürnberg
Tel.: +49 911 376638 30
www.weatherdock.de

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weatherdock easyTRX2S

Inhaltszusammenfassung für Weatherdock easyTRX2S

  • Seite 1 Page 1 of 131 Handbuch easyTRX2S – Serie Class B AIS CS Transceiver Stand 1.8 Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel. :+49 911 37 66 38 30 Fax: +49 911 37 66 38 40 Web: www.weatherdock.com Email: support@weatherdock.de DIES BITTE ZUERST LESEN! Weatherdock AG Sigmundstraße 180...

  • Seite 2: Lizenz Für Die Class B Sender Easytrx2S

    EXAKT GENAU MIT DIESER BEDIENUNGSANLEITUNG ZUSAMMEN PASSEN. FÜR DIE NOTWENDIGEN UPGRADES WERDEN DANN DIE ENTSPRECHENDEN BEILAGEN ZU DIESEM MANUAL BEIGELEGT. BITTE NEHMEN SIE SICH DIE ZEIT DAS MANUAL SORGFÄLTIG ZU LESEN, UM GERÄTE DER EASYTRX2S SERIE IN VOLLER TIEFE UND MIT ALLEN MÖGLICHKEITEN NUTZEN ZU KÖNNEN. WARNUNG Weatherdock AG Sigmundstraße 180...
  • Seite 3 VOLLE AUFMERKSAMKEIT SCHENKT, KANN ES ZU EINEM UNFALL ODER ZUSAMMENSTOß MIT SACHSCHÄDEN ODER PERSONENSCHÄDEN KOMMEN. VORSICHT: ES OBLIEGT ALLEIN DEM ANWENDER DEN EASYTRX2S ODER DESSEN DERIVATE UMSICHTIG ZU GEBRAUCHEN. DAS GERÄT ENTBINDET SIE NICHT VON IHREN SORGFALTSPFLICHTEN! DEMZUFOLGE IST EINE GUTE SEEMANNSCHAFT NACH WIE VOR UNERLÄSSLICH.

  • Seite 4: Anmeldung Bundesnetzagentur

    Page 4 of 131 Anmeldung Bundesnetzagentur Das amtliche Formular, welches Sie zur Anmeldung für den Gebrauch eines der easyTRX2S Transceiver Geräte in Deutschland bei der Bundesnetzagentur benötigen, finden Sie als PDF-Datei zum Ausdrucken auf der beiliegenden CD. Zulassungsnummer BSH: BSH/46162/4320939/10 Bundesamt für Seeschifffahrt und Hydrographie (BSH)

  • Seite 5: Inhaltsverzeichnis

    Welche AIS Standards gibt es und sind aktuell gültig? 9 Zusammengefasster (gekürzter) Inhalt der “Class A” Norm: EN61993-2-2002 ............9 Lieferumfang ..............12 Inbetriebnahme eines easyTRX2S Transceivers....13 Einschalten des easyTRX2S ........13 mechanische und elektrische Anschluss –Empfehlungen .16 Kabelbelegung: ............17 Vorgehensweise Programmierung ........19 Statische Daten ............19...
  • Seite 6 Technische Daten ............61 Kontakt und Produktunterstützung........ 64 Lizenzvereinbarung ............65 Gewährleistung ............... 65 What is AIS??? – In a nutshell .......... 73 Commissioning of an easyTRX2S transceiver ....78 Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Seite 7 Stand 1.7, Autor Schuster, Stand 11.4.2016, Aktualisierung Stand 1.8, Autor Schuster, Stand 14.07.2016, Aktualisierung SYSTEMVORAUSSETZUNGEN Die easyTRX2S Softwareanwendung ist für die Benutzung mit Microsoft Windows® 2000 (SP 3), XP (SP 2), Vista, Win 7 und Win 8 geeignet. Die empfohlenen Mindestanforderungen an das System sind: •...

  • Seite 8: Was Ist Ais? - Kurzüberblick

    Daten übertragen werden können. Die dynamischen Schiffsdaten werden dabei sehr häufig übertragen im Vergleich zu den statischen und reisebezogenen Daten, die nur in Minutenintervallen ausgesandt werden. Die Aussendungen der Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Seite 9: Welche Ais Standards Gibt Es Und Sind Aktuell Gültig

    Eigenschaften ist obligatorisch für „Class B“ Transceiver. „Class B“ Transceiver sind nicht vorgeschrieben und werden zumeist im Freizeitbootbereich eingesetzt. Die Geräte der easyTRX2S Serie sind „Class B“ Transceiver. 1.2 Zusammengefasster (gekürzter) Inhalt der “Class A” Norm: EN61993-2-2002 Das Telegramm einer “Class A” Übermittlung beinhaltet 3...
  • Seite 10 Die statischen Informationen wie die fahrspezifischen Informationen werden alle 6 min übertragen. Die Daten werden nach der angegebenen Zeit wechselweise auf dem einen (161.975 MHz) und dann auf dem anderen Kanal (162.025MHz) gesendet. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Seite 11 Die oben erwähnten Wiederholraten gelten für den Normalbetrieb. Der „Class B“ Sender hat keinen eigenen Automatismus um die Wiederholrate eigenständig, ausgenommen den oben erwähnen Werten, zu ändern. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Seite 12: Lieferumfang

    Bundesamt für Seeschifffahrt und Hydrografie in Hamburg erhalten. Abbildung 1-AIS-Netzwerk Lieferumfang Zum Lieferumfang gehört: • Das entsprechende Gerät aus der easyTRX2S Serie • Das Kabel für die Stromversorgung, den Datentransfer und den Anschluss externe Schalter, Länge Datenkabel/ext. Schalter: 2,4m Länge Stromkabel: 1,5m •...

  • Seite 13: Inbetriebnahme Eines Easytrx2S Transceivers

    Zeitraum von einer Sekunde auf. Dann leuchtet jede 2 LED für 1 sec auf, dann die restlichen LEDs für wiederum 1 sec. Der easyTRX2S hat keinen eigenständigen Schalter. Wird dieser mit 12- 24V DC verbunden, schaltet sich dieser direkt an.
  • Seite 14 Antenne sein, aber auch z.B. ein Fehler in der Hardware. Nutzen Sie das Programming-Tool zur genaueren Fehleranalyse • SAFETY, diese LED leuchtet auf, wenn das Gerät eine Safety Message gesendet hat. • WARNING Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Seite 15 Zeitraum (>30 min.) keine GPS Daten mehr empfangen wurden. • RX ONLY Diese LED leuchtet zusammen mit der Warning LED auf, sofern der easyTRX2S in den reinen Empfangsbetrieb, bzw. „silent mode“ gesetzt wurde, oder noch keine GPS Position errechnet hat. • AIS TX Diese LED blinkt jedes Mal, wenn ein eigenes AIS Telegramm versendet wurde.

  • Seite 16: Mechanische Und Elektrische Anschluss -Empfehlungen

    Betriebsspannung & max. 200mA (Funktion kann per Software CPA und AIS S.A.R.T. Alarm (braun/weiß) definiert werden) Datenkabel: NMEA IN 4800 oder 38400 Baud (braun/gelb) SUB D 15 Multiplexer-Eingang Stecker Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Seite 17: Kabelbelegung

    Page 17 of 131 4.1 Kabelbelegung: Abbildung 3 - Kabelfarben Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Seite 18 Page 18 of 131 Abbildung 4-Anschlussschema Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Seite 19: Vorgehensweise Programmierung

    5.1 Statische Daten Um Ihre schiffsspezifischen Daten zu programmieren, schließen Sie bitte das easyTRX2S Gerät über das USB Kabel an einen PC an. Zudem müssen Sie den easyTRX2S noch mit 12VDC versorgen. Wählen Sie zunächst den COM-Port aus, an dem das easyTRX2S Gerät angeschlossen ist und drücken Sie auf „Connect“...
  • Seite 20 (NMEA0183) die Baudrate umstellen. Nutzen Sie hierfür die grau/gelbe Leitung. Oft benötigt Ihr Funkgerät wenn noch nicht geschehen ebenfalls die GPS-Daten vom easyTRX2S. Auch in diesem Fall müssen Sie dann die Output 1 Baudrate auf 4800 Baud umstellen. Hinweis (gültig für –WiFi Geräte): Diese Schnittstelle (Output 1) wird intern auch für das WLAN-Modul...

  • Seite 21: Diagnostics

    Page 21 of 131 Abbildung 5-Statische Daten 5.2 Diagnostics Wenn man in der Software auf den Reiter "Diagnostics" klickt, bekommt man eine Reihe von Informationen, die den Zustand des easyTRX2S Gerätes anzeigen. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Seite 22 • "GPS Error“: Steht immer auf >10 m. Dient als Hinweis über die Genauigkeitsklasse des internen GPS. In der Regel ist das GPS des TRX2S genauer als 10m. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Seite 23 Im Feld "Hardware Status" kann man den Wert der Betriebsspannung ablesen. Wichtig ist der Wert "Supply Voltage (TX)". Das ist der Spannungswert während des Sendens. Hier zieht das easyTRX2S Gerät aus dem Bord-Netz kurzzeitig ca. 2 A Strom. Sind die Versorgungsadern zu dünn und relativ lang, dann kann die Spannung...

  • Seite 24: Ais Sende-Informationen

    So prüfen Sie bitte Ihre Steckverbindungen, Kabel und Decksdurchführungen welche zu diesen Fehler führen können. Desweitern ist die LED-Anzeige Ihres easyTRX2S Gerätes nochmal in dieser “Diagnostic” Seite abgebildet. Das ist vor allem auch dann hilfreich wenn Sie Ihr Gerät nicht sichtbar montiert haben.

  • Seite 25: Received Data

    Das hochzählen der Zeit (Last Transmission) beginnt auch bereits mit dem Starten der Software. Sollten Sie hier also Zeiten > 3min/6min feststellen, so überprüfen Sie bitte im ersten Reiter “Static data” ob Sie auch tatsächlich mit Ihrem easyTRX2S verbunden sind und auch die Sendeinformation erhalten. 5.4 Received Data Gehen Sie auf den Reiter "Received Data", so bekommen Sie eine Liste...

  • Seite 26: Aufzeichnung Sd-Karte

    Der Reiter "SD Card" zeigt den Zustand der SD-Karten Aufzeichnung an. Ist eine SD-Karte im Gerät und richtig formatiert, so ist der Punkt "Ready for Logging" markiert. Die Aufzeichnung finden somit statt. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Seite 27 Wir empfehlen SD-Karten der Marke "SanDisk©" für bestmögliche Kompatibilität und Zuverlässigkeit. Die easyTRX2S Geräte formatieren die SD-Card im FAT Format. Ist die Karte im PC schon einmal formatiert worden, so muss immer die SD- Karte durch den easyTRX2S nochmals formatiert werden. Das easyTRX2S Gerät legt nämlich noch eine Datei-Struktur an, die es ihm...

  • Seite 28: Auslesen Der Aufgezeichneten Daten

    Markt Sorge getragen. 5.5.1 Auslesen der aufgezeichneten Daten Um die Daten auf der SD-Karte auslesen zu können, müssen Sie diese aus dem easyTRX2S herausnehmen und in einen SD- Kartenschacht oder geeigneten Adapters Ihres PCs stecken.  Starten Sie nun das SD-Analysetool...
  • Seite 29 Wählen Sie nun Start / End-Datum sowie die Zeit des Tracks aus, welchen Sie angezeigt bekommen möchten. Wichtig: Nur Daten in Fett-Schrift enthalten Informationen. Im Bild oben wäre dass dann zum Beispiel der 20. Oktober 2015. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Seite 30: Cpa-Alarm

    Annäherungspunkt" eines anderen Schiffs, das über AIS seine Position, Kurs und Geschwindigkeit sendet. Die easyTRX2S Geräte verfügen über eine interne Einrichtung, die zu jedem AIS-Ziel, das empfangen wird, den CPA berechnet. Sie können über die Eingabe-Maske nun einen Sicherheits-Radius (um Ihr Schiff) einstellen.
  • Seite 31 Eine weitere Alarmierung tritt auf, wenn ein AIS-SART (AIS-Search-and- Rescue-Transmitter) (z.B. der easyRESCUE, als Zubehör erhältlich) empfangen wurde. Dieser Seenotfall-Sender bewirkt, dass der easyTRX2S oder die anderen Geräte aus der Serie mehrmals die CPA- Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Seite 32: Anker-Alarm

    Strom = 0,2A 5.7 Anker-Alarm Eine weitere Alarmierung ist der sog. Anker-Alarm. Dieser nutzt das interne GPS des easyTRX2S um das Entfernen des Schiffs von der Anker-Position zu melden. Wie beim CPA-Alarm blinkt die LED und das korrespondierende Adernpaar bekommt die Versorgungsspannung aufgeschaltet.
  • Seite 33 Functionality”. In diesem Modus sendet das Gerät seine eigene Position nicht wenn der Schalter aktiviert ist. Wem die Möglichkeit den easyTRX2S auf „Nur-Empfangsmode“ zu setzen nicht so wichtig ist, der kann die Schalter-Funktion auf „Anker- Alarm“ umstellen. Das macht den Nutzen des Anker-Alarms einfacher und praktikabler, weil man den PC oder Laptop zur Aktivierung nicht braucht.

  • Seite 34: Wlan

    5.8.1 Mehrere Wifi Verbindungen Es ist nun möglich sich mit bis zu 40 Clients mit dem WIFI Netzwerk des easyTRX2S zu verbinden und AIS, GPS sowie weitere Daten gleichzeitig zu erhalten. D.h. Sie können sich z.B. per Notebook, iPad und Tablet in das WIFI Netzwerk einwählen und mit diesen Geräten eine...

  • Seite 35: Internet Und Ais Daten Gleichzeitig

    IP 192.168.16.254 und Port 8080 TCP/IP Einstellung: 5.8.2 Internet und AIS Daten gleichzeitig Sie können den easyTRX2S so einstellen, dass dieser sich mit Ihren Heimrouter/Hafenrouter/Router an Bord verbindet und seine Daten über den Router weiterleitet. D.h. alle Clients, die mit dem Router verbunden sind, können im Internet surfen Weatherdock AG Sigmundstraße 180...
  • Seite 36 Page 36 of 131 und gleichzeitig die Daten von easyTRX2S erhalten. Diese Funktion ist bei manchen Navigationssoftware zwingend erforderlich, da die Karten und Wetterinformationen aus dem Internet geladen werden. Wählen Sie für diese Funktion folgenden Punkt aus:  Verbinden sich über...
  • Seite 37 In dem nächsten Fenster tragen Sie nur das Passwort (1)ihres WIFI Netzes ein und Bestätigen Sie mit „Apply“ (2).  Bitte ändern Sie keine weiteren Einstellungen auf dieser Seite! Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Seite 38 Wenn die Verbindung vollständig eingerichtet ist, wählen Sie nun im WLAN-Reiter „TRX2 connected to PC, Tablet, …” aus, damit die IP des easyTRX2S noch mal ermittelt werden kann. Über die ermittelte IP und den Port 8080 können alle Clients, die mit dem Accesspoint verbunden sind, die Daten vom easyTRX2- S abgreifen.

  • Seite 39: Zurücksetzen Der Wifi Einstellungen

    5.8.3 Zurücksetzen der WIFI Einstellungen Falls Sie sich direkt mit dem easyTRX2-S verbinden möchten oder Sie kein Zugriff auf ihren Accesspoint mehr haben wollen, können Sie die WIFI Einstellungen wieder zurücksetzen. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Seite 40 Com Port aus. Falls Sie mehr als einen COM-Port als Auswahl haben, so ist es meistens der höherwertige. Drücken abschließend „Connect“  Nachdem der easyTRX2-S vollständig verbunden ist, erschein wieder der „WLAN“-Reiter oben rechts. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Seite 41 “Change Wifi Settings”  Warten Sie bis die WIFI Einstellungen vollständig übernommen wurden.  Schalten Sie den easyTRX2S auf keinen Fall aus und trennen Sie nicht das USB Kabel.  Mit dem „Status-Balken“ können Sie den Verlauf beobachten. ...

  • Seite 42: Update

    Page 42 of 131 5.9 Update Hinweis: Ein Update ist nur über die USB-Schnittstelle möglich! Über den Menü-Punkt: File => Update kann man ein Software-Update des easyTRX2S durchführen. Die aktuellste Software-Version finden Sie auf unserer Web-Seite. Diese finden Sie wiefolgt: ...

  • Seite 43: Splitter-Funktion

    5.10 Splitter-Funktion Gültig für alle Geräte mit der Gerätebezeichnung „-IS-“ Bei den easyTRX2S Geräten mit dem Zusatz „IS“ ist ein Antennen- Splitter integriert. Dieser Splitter prüft, ob vom UKW Funkgerät oder vom Class B AIS Sender Leistung an die Antenne abgegeben wird. Ist...
  • Seite 44 Splitter erfordert, der die anderen Geräte noch schneller von der Antenne trennt. Im normalen Empfangszustand sind alle Geräte mit der gleichen Antenne verbunden. Wenn keine Spannung am easyTRX2S anliegt, ist es immer noch möglich mit dem Funkgerät durch den easyTRX2S mit Ihrem UKW- Funkgerät zu senden und zu empfangen.

  • Seite 45: Wifi-Funktion

    5.11.2 Verbindung prüfen Das zuvor verwendete Programming-Tool beinhaltet ein kleines verstecktes Fenster welches den NMEA-Datenstrom anzeigen kann. Dies erreichen Sie bei bestehender Verbindung(USB/WLAN) über einen Mausklick in folgenden Bereich: Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Seite 46 Page 46 of 131 Nach dem Mausklick sollten Sie die Daten im !AIVDM und !GPRMC- Format hereinfließen sehen. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Seite 47 • GPGLL => Der GPGLL-Datensatz ist ein Überbleibsel aus der Zeit, als es nur LORAN-C als Navigationssystem gab und enthält die geographische Position. Das GPS-Gerät emuliert sozusagen den LORAN-C Empfänger. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Seite 48: Integrierte Gps-Antenne

    • !AIVDO => Der !AIVDO Datensatz enthält die eigene Schiffsinformationen (AIS Datenformat) • !AIVDM => Der !AIVDM Datensatz enthält die empfangene AIS Daten eines fremden Schiffes  !PWDC: Proprietäre Weatherdock-Nachrichten für Auslesen des Programming-Tools. 5.12 Integrierte GPS-Antenne Gültig für alle Geräte mit der Gerätebezeichnung „-IGPS-“...

  • Seite 49: Integrierter Dvbt-Verstärker

    Sie alle Kabel mit dem Gerät. Sind die Schiffsdaten(MMSI, Schiffsname, Rufzeichen) bereits im Gerät eingetragen, die Antenne angeschlossen, so muss der easyTRX2S auf „All OK“ gehen – die grüne LED am Gerät leuchtet auf. Folgende Punkte können den GPS-Empfang jedoch verschlechtern: ...

  • Seite 50: Anschluss Dvb-T Empfänger / Autoradio

    Zusätzlich erhältliches Zubehör:  BNC auf IEC-Stecker (für DVBT-Empfänger); Art. Nr.: B035 Im Lieferumfang enthalten  BNC auf Autoradio-Stecker; Art. Nr.: B033 Im Lieferumfang nicht enthalten, optional erhältlich. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Seite 51: N2K

    Verbinden Sie nun also einfach Ihr Gerät mit einem am Board vorhandenen NMEA2000-Netzwerk. Die AIS-Daten sollten somit automatisch auf Ihrem Plotter erscheinen. Die NMEA-Schnittstelle beim easyTRX2S funktioniert nur in eine Richtung. D. h. es ist nicht möglich, NMEA Daten über N2K in den easyTRX2S einzuspeisen.
  • Seite 52 Page 52 of 131 Die N2K-Schnittstelle am easyTRX2S ist ein reiner Ausgang. Es werden keine Daten aus dem NMEA2000-Netzwerk in den easyTRX2S gesendet. Daten, welche Sie in den Multiplexer-Eingang Ihres easyTRX2S einspeisen, werden ebenfalls nicht an dieser N2K-Schnittstelle ausgegeben. Nur jene Datensätze welche Sie hier oberhalb finden können in Ihr NMEA2000-Netzwerk gesendet werden.

  • Seite 53: Montage

    Page 53 of 131 6 Montage: Mit den Anschlüssen nach unten so montieren, dass das Gehäuse vor direkter Sonneneinstrahlung und Wasser geschützt ist. Die easyTRX2S Geräte können mit den mitgelieferten Schrauben montiert werden. 6.1 Maße des easyTRX2S Abbildung 20-Bemaßung Bitte belassen Sie um das Gerät herum ca. 10-15cm Platz für die Anschlüsse.

  • Seite 54: Ukw Antenne

    Page 54 of 131 6.2 UKW Antenne Bei den easyTRX2S Geräten mit dem Zusatz „IS“ wird Ihre normale UKW Antenne, die Sie heute für Ihr UKW Funkgerät verwenden, an den easyTRX2S angeschlossen. Bei allen anderen Geräten ohne den Zusatz „IS“ benötigen Sie entweder eine eigene UKW Antenne für Ihr Gerät oder Sie schließen...

  • Seite 55: Anschluss An Den Plotter

    Daten anzeigen. Ist dies nicht der Fall, überprüfen Sie bitte nochmals die Verbindungen und ggf. die Port-Einstellungen im Plotter-Menü. Das genaue Vorgehen beim Anschluss einer AIS Datenquelle entnehmen Sie bitte dem Handbuch Ihres Plotters! Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Seite 56: Externe Schalter

    Page 56 of 131 6.5 Externe Schalter An alle easyTRX2S Geräte lassen sich extern je ein Schalter und ein Taster anschließen. Zudem haben Sie die Möglichkeit, eine externe Sirene für den integrierten AIS S.A.R.T. / CPA Alarm anzuschließen. 6.5.1 SRM Taster Ausgehend von der Kabelbelegung unter 4.1(Pos.

  • Seite 57: Externes Zusatzgerät

    Kabels vorgesehen. Wenn Sie diese Kabel mit einem Schalter (Kein TASTER) von z.B. Ihrer Schalttafel verbinden und durch den Schalter die Kabel „kurz schließen“ also verbinden, dann wird easyTRX2S Transceiver in den reinen Empfangsbetrieb, d.h. „silent mode“ gesetzt. Durch das Öffnen des Schalters springt der TRX2S automatisch wieder in den Normalzustand zurück, d.h.
  • Seite 58 Sensor-Daten werden zusammen mit den AIS- und GPS-Daten zum Plotter bzw. PC ausgegeben. (Bemerkung: Ein GPS-Empfänger können Sie hier NICHT anschließen, denn der easyTRX2S verfügt über einen eigenen GPS-Empfänger, nur dessen Daten werden ausgewertet und ausgegeben). Möchten Sie Daten mit einer Baudrate von 38400 multiplexen, so können Sie den Eingang auf diese Baudrate setzen.

  • Seite 59: Fehlerbehebung

    Nicht verbunden Keine Ausgabe der Verbindung prüfen, Daten Stimmen die verwendeten Kabelfarben? Ist der Datenausgang des easyTRX2S Gerätes mit dem Dateneingang des Plotters verbunden? Stimmt die Datenrate der NMEA Schnittstelle des Plotters (Soll 38400 Baud!) Eingabe der MMSI Ev. schon Die MMSI kann keine 2 x nicht möglich...

  • Seite 60: Wartung

    Sie bitte Ihren Händler. 8 WARTUNG Die Geräte der easyTRX2S Serie haben keine Teile, die gewartet werden müssen. Sollten Sie das Gerät putzen wollen, so verwenden Sie bitte keine lösungsmittelhaltigen oder Scheuerpulver haltigen Reinigungsmittel. Durch das Öffnen des Gerätes verliert das Gerät seine Garantie.

  • Seite 61: Technische Daten

    Frequenz: 156.025 und 162.025 MHz in 25 kHz AIS2: 162.025 MHz Schritten DSC Kanal 70 Empfang ist für AIS Kanal- Management implementiert. Sendeleistung 33dBm ± 1.5 dB (Von 1,4W bis 2,8W) Kanal Bandbreite 25kHz Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Seite 62: 25Khz Gmsk (Ais, Tx Und Rx) 25Khz Afsk (Dsc, Nur Rx)

    Per Schalter für Silent mode(Stumm- Modus)/Ankeralarm, per Taster für SRM. Schaltkontakt für externe Signalquelle für Sonderausstattung, CPA oder AIS-SART Signal. (0,2A max. bei anliegender ungeregelter Eingangsspannung des easyTRX2S Gerätes) Compass safe distance 0,8m Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Seite 63 Die Sicherheitsnachricht (SRM) sendet die Information: "PAN PAN PAN". Dies ist nur nach Aktivierung des externen Tasters möglich. WICHTIG: Es ist nicht möglich mit dem EasyTRX2S andere als die oben genannten AIS-Messages zu senden. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Seite 64: Kontakt Und Produktunterstützung

    Page 64 of 131 11 Kontakt und Produktunterstützung Obwohl die Weatherdock AG immer bestrebt ist mit höchster Genauigkeit alle Publikationen zu bearbeiten, kann diese Anleitung Fehler oder Zweideutigkeiten enthalten. Zudem obliegen Änderungen dieser Anleitungen einzig der Fa. Weatherdock und können ohne Ankündigung durchgeführt werden.

  • Seite 65: Lizenzvereinbarung

    EIGENTUMSRECHTE UND GEISTIGE EIGENTUMSRECHTE IN UND AN DER SOFTWARE VERBLEIBEN BEI WEATHERDOCK AG. 13 Gewährleistung WEATHERDOCK AG GEWÄHRT FÜR DIESES PRODUKT EINE GARANTIE VON 2 JAHREN AB KAUFDATUM AUF MATERIAL- UND HERSTELLUNGSFEHLER. INNERHALB DIESER FRIST WIRD WEATHERDOCK AG NACH EIGENEM ERMESSEN IM NORMALEN GEBRAUCH FEHLERHAFTE KOMPONENTEN REPARIEREN ODER AUSTAUSCHEN.
  • Seite 66 EIGENTUMSNACHWEIS BEI. DER WEATHERDOCK AG EASYTRX2S ENTHÄLT KEINE VOM BENUTZER ZU REPARIERENDEN TEILE. WENN EIN PROBLEM MIT IHREM GERÄT AUFTRITT, WENDEN SIE SICH AN IHREN EASYTRX2S HÄNDLER. JEDER VERSUCH DAS GERÄT ZU ÖFFNEN, ÄNDERN ODER ZU MODIFIZIEREN, FÜHRT ZUM ERLÖSCHEN DER GARANTIEANSPRÜCHE UND KANN DAS GERÄT IRREPARABEL BESCHÄDIGEN.
  • Seite 67 Page 67 of 131 Manual easyTRX2S – Serie Class B AIS CS Transceiver Stand 1.8 Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel. :+49 911 37 66 38 30 Fax: +49 911 37 66 38 40 Web: www.weatherdock.com Email: support@weatherdock.de Weatherdock AG Sigmundstraße 180...
  • Seite 68 EASYTRX2S HARDWARE SOFTWARE MAY BE UPGRADED FROM TIME TO TIME AND FUTURE VERSIONS OF THE EASYTRX2S MAY THEREFORE NOT CORRESPOND EXACTLY WITH THIS MANUAL. WHEN NECESSARY, UPGRADES TO THE PRODUCT WILL BE ACCOMPANIED BY UPDATES OR ADDENDA TO THIS MANUAL. PLEASE TAKE TIME TO READ THIS MANUAL CAREFULLY AND TO UNDERSTAND ITS CONTENTS FULLY SO THAT YOU CAN INSTALL AND OPERATE YOUR AIS SYSTEM CORRECTLY.
  • Seite 69 SURROUNDING CONDITION DAMAGE OR PERSONAL INJURY MAY BE CAUSED IN THE EVENT OF AN ACCIDENT. CAUTION: IT IS THE DUTY OF THE OPERATOR TO HANDLE THE EASYTRX2S OR ITS DERIVATIVES WITH CARE. THE DEVICE CANNOT RELEASE YOU FROM YOUR OBLIGATIONS OF DUE DILIGENCE! THUS IT IS IMPORTANT AT ALL TIMES TO KEEP A PROPER LOOKOUT.
  • Seite 70 Responsible authority Please find the official form you need for registration at the Federal Network Agency for the use of an easyTRX2S Transceiver unit in Germany as a PDF file for print out on the enclosed CD. License Number BSH: BSH/46162/4320939/10 Bundesamt für Seeschifffahrt und Hydrographie (BSH)
  • Seite 71 What AIS standards do exist and are valid? .... 74 Summarized (abridged) content of the “Class A” standard: EN61993-2-2002 ........... 74 SCOPE OF DELIVERY ............77 Turning-on of an easyTRX2S ........78 Cable assignment ............. 81 Programming ..............83 Static data..............83 Diagnostics ..............
  • Seite 72 Page 72 of 131 Mounting ................ 113 Dimensions of the easyTRX2S ......... 114 VHF Antenna ............114 GPS antenna ............114 Connection to a plotter .......... 115 External switches ............ 116 8.5.1 SRM button ............116 8.5.2 Switch (function set by software) ....... 117 External Devices (additional) ........

  • Seite 73: What Is Ais??? - In A Nutshell

    The transmitted data packets are received by every ship within radio range, which is also equipped with such a device to ensure the transmission of the above-stated data. The Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Seite 74: What Ais Standards Do Exist And Are Valid

    „Class B“ Transceivers. „Class B“ Transceivers are not mandatory and are commonly used in the leisure boat area. The devices of the product line easyTRX2S are „Class B“ Transceivers. 1.2 Summarized (abridged) content of the “Class A” standard: EN61993-2-2002 The telegram of a „Class A“...
  • Seite 75 The static data such as information regarding the journey is dispersed every 6 minutes. This data is sent in turns according to the stipulated period to the one (161.975 MHz) and subsequently to the other channel (162.025MHz). Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Seite 76 Authorities may in exceptional cases reduce the repetition rate to 5 seconds or refuse admittance of the „Class B“ to the SOTDMA method (e.g. in the case of heavy traffic) within their responsibility. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Seite 77: Scope Of Delivery

    Agency) in Hamburg. Abbildung 21-AIS Network 2 SCOPE OF DELIVERY Included in delivery are: • The corresponding device of the easyTRX2S product line • Connection cable for power supply, Length: 1,5m • Data transfer and external switches cable, Length: 2,4m •...

  • Seite 78: Commissioning Of An Easytrx2S Transceiver

    Turning-on of an easyTRX2S After the easyTRX2S Transceiver is connected according point 3 to the 12V supply and is switched on, all eight visible LED on the top of the unit will illuminate once for a period of one second. Subsequently every 2nd LED flashes for one second and after that the remaining LED will be illuminated for one second.
  • Seite 79 „Silent Mode“, i.e. pure receiving mode. • RX ONLY This LED flashes together with the warning LED, provided that the easyTRX2S-IS_Wifi is in pure receiving mode or “silent mode”. • AIS TX This LED flashes each time when the device has sent an AIS message.

  • Seite 80: Mechanic And Electric Installation Recommendations

    PAN PAN Taster brown/yellow: ANKER orSILENT MODE (Function can be defined by software) NMEA IN 4800 oder 38400 Baud (brown/yellow) SUB D 15 plug for data Multiplexer-input and switch functionalities Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Seite 81: Cable Assignment

    Page 81 of 131 Cable assignment Abbildung 23-cable colour Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Seite 82 Page 82 of 131 Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Seite 83: Programming

    If you don´t have this CD anymore you also can download all necessary files from our webpage: https://www.easyais.com/en/article/software-for-trx2s-and-trx2/ o Connection of the easyTRX2S device by means of the supplied cable to the USB port of the PC o THEN, connection of the easyTRX2S device to 12VDC o Wait until Windows recognizes the connected unit and •...
  • Seite 84 PC by means of the USB cable. In addition ensure 12VDC power supply. Initially select the COM port the easyTRX2S device is connected to and click on „connect“. Wait until you get the green field filled with “Connected” before you...

  • Seite 85: Diagnostics

    Programming tool by USB on a Windows PC. 6.2 Diagnostics If you select the tab „Diagnostics“ you will get lots of information regarding the status quo of the easyTRX2S device. Error message due to missing MMSI Abbildung 25-Diagnostic The box „TRX Status“...
  • Seite 86 The "Hardware Status" displays the value of operating voltage. Important is the value stated in "Supply Voltage (TX)". This is the voltage level during transmission. Here the easyTRX2S device is shortly drawing approx. 2 A. If the cables are too thin and very long, the voltage may drop down well below the "Idle"-level (resting value)

  • Seite 87: Sent Data

    The LED display of an easyTRX2S device is also displayed in the software. If the check routine of the easyTRX2S device noticed any fault, or if there is a warning, a short notice will be given in the respective tables.

  • Seite 88: Received Data

    As the static data report is sent every 6 minutes you have to wait for approx. 15 minutes to see ship names referring to the listed AIS data. If AIS targets are too far away the reception might be uncertain due to Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Seite 89: Sd-Card

    Abbildung 27-Received data 6.5 SD-Card The tab "SD Card" shows the status quo of the SD recording. "Ready for Logging" is given if a well formatted SD card is inserted. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Seite 90 AIS and GPS data on the card in real time. The easyTRX2S (-IS) is using the FAT format. If the SD Card has got another format, you have to format it again with the easyTRX2S (-IS).

  • Seite 91: Read Out Data From Sd Card

    There is no data loss caused by power sag. Corresponding markings are displayed in the status box. The easyTRX2S works with SD cards capacity up to 32GB! The internal system records data up to a volume of 2GB. This will be totally enough to store AIS data of one year in a high traffic area.
  • Seite 92 The picture above shows as example data on the 20 October 2015.  By clicking on the GoogleEarth™ icon we start the tool which generates a file for GoogleEarth™ and starts it. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Seite 93: Cpa-Alarm

    30 minutes) the CPA alarm occurs. You may change the radius and the time by clicking on the arrows and transfer it to the easyTRX2S by clicking on "Program". You can check the current settings of the transponder by clicking on "Read". The settings remain in the device i.e.
  • Seite 94 Another alarm occurs if an AIS-SART (AIS-Search-and-Rescue- Transmitter) (e.g. the easyRESCUE, available as accessory) is received. This emergency transmitter has the effect that the easyTRX2S or other devices of this product line activate the CPA alarm LED and the CPA alarm line as a Morse “SOS”...

  • Seite 95: Anchor-Alarm

    6.7 Anchor-Alarm Another alarm is the co-called anchor alert. It uses the internal GPS of the easyTRX2S to report the leaving of the ship from the anchor position. As with the CPA alert the LED flashes and the supply voltage is impressed to the corresponding pair of conductors.
  • Seite 96 Page 96 of 131 Abbildung 30-Anchor alarm Spezification CPA-/Anchor-Alarm(Brown-/white+): Voltage of buzzer = supply voltage of easyTRX2S(12-24VDC), max. current = 0.2A Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Seite 97: Wlan

    6.8.1 More WiFi connections It is possible now to connect up to 40 clients to the WiFi network of the easyTRX2S(-WiFi) and get AIS, GPS and more data at the same time. This means that you are now able to connect by Notebook, iPad or Tablet to the WiFi network and use different navigation software at the same time.

  • Seite 98: Internet And Ais Data Simultaneously

    6.8.2 Internet and AIS data simultaneously If you want to get AIS and internet, e.g. to buffer charts from the web, you can tell the easyTRX2S to connect to a own internet router or from the harbour. That means that all clients, who are connected to the WiFi of your router or the harbour are also able to get the TRX2S´s...
  • Seite 99 Page 99 of 131  Search now for the WiFi network and connect to it.  You´ll find SSID and password on the bottom on your easyTRX2S unit.  Open the programming tool and press „Select WiFi/LAN port) and insert following data: ...
  • Seite 100 „Change WiFi Settings“.  A Help page will also open to give you some information.  When opening this settings the first time you´ll be asked for a password: Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Seite 101  Insert admin as name and admin as password.  The next window shows the WiFi networks received by the internal easyTRX2S WiFi board which are within range.  Select the right accesspoint you want to connect and press then „Apply“.
  • Seite 102 You´ll see following window:  When finishing this step you have to connect to your accesspoint (your router, router from harbour, etc.). Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Seite 103: Reset Of Wifi Settings

     Press refresh and see if you get the Wifi – Information about IP-Address# In our case the easyTRX2S gets the IP 192.168.15.222 from the Accesspoint. Remember this is just an example. It will be different on your side. ...

  • Seite 104: Software-Update

    The name of the accesspoint should not be invisible! 6.9 Software-Update Only able by USB connection! With the menu item File => Update you can update the easyTRX2S software. The latest version is available for download on our web page. Before updating the software, please check which version Weatherdock AG Sigmundstraße 180...
  • Seite 105 “*.wdc” file with key (1): Abbildung 32-Firmware update Here you can also see the existing version number as well as the new version number of the update. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Seite 106 To start the update procedure press key (2). Please make sure that the operating voltage is still on during the update and that the PC does not switch to standby or turns itself off! Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Seite 107: Splitter Function

    During usual reception mode all devices are connected with the same antenna. ANTENNA INPUT ->Only VHF-ANTENNA! Abbildung 33-Front connectors Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Seite 108: Checking The Connection

    7.1.2 Checking the connection The programming tool contains a hidden window where you can check the data packages running on the connection. To open this window click on the below marked area. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Seite 109 DSC controller) • GPGLL => The GPGLL dataset is a relic from times when only LORAN-C navigational systems existed and contains the Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Seite 110: Integrated Gps Antenna

    • !AIVDM => The !AIVDM dataset contains the received AIS data of another ship  !PWDC: Proprietary Weatherdock message used by the programming tool. 7.2 Integrated GPS antenna Available on devices with „-IGPS-„ in name. Abbildung 35-view of GPS antenna GPS antenna with integrated pre-amplifier •...

  • Seite 111: Integrated Dvbt Amplifier

    Data coming from the NMEA network are not that accurate and cannot used due the international standards also. Mount the easyTRX2S with IGPS on your map table with view to the sky. We get a good reception beneath it. If you are not sure where you should fix the unit just try it before.

  • Seite 112: Connection Of Dvb-T Receiver / Car Radio

    As the latest standard of DVB-T2 is within 470-690MHz we are also amplifying this band. Therefore with our DVB-T add-on of the easyTRX2S you also can receive this latest standard. Please check your DVB-T receiver is it is able to receive this signal.

  • Seite 113: Mounting

    Following PGN (Parameter Group Descriptions) will send forward to NMEA2000: 8 Mounting Please mount under deck with all plugs pointing downward. Make sure that the easyTRX2S is not exposed to direct sunlight or splash water. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Seite 114: Dimensions Of The Easytrx2S

    Connector: SO239 The standard VHF antenna, you are currently using for VHF radio, is connected to the easyTRX2S devices with the suffix „IS“. For the other devices without the suffix “IS” you need either an additional VHF antenna or you have to connect an external antenna splitter e.g.

  • Seite 115: Connection To A Plotter

    Transceiver product line. (Issue time-slot method; see „What is AIS”. The GPS antenna to be used for the easyTRX2S Transceiver must be a dedicated antenna, i.e. not shared with any other GPS receiver.

  • Seite 116: External Switches

    Page 116 of 131 If you want to operate the easyTRX2S Transceiver with a chart plotter please connect the devices with your plotter. Based on the cable assignment paragraph 5(under position 1 and 2 in the spreadsheet) the green and white cables of the 6-pole cable are necessary.

  • Seite 117: Switch (Function Set By Software)

    If these cables are connected to a SWITCH (not a Pushbutton) e.g. switchboard and short-circuit the cables with the button, i.e. connect them the easyTRX2S Transceiver is set to pure receiving mode, i.e. “silent mode”. By opening the switch the TRX2S resets to normal conditions automatically, i.e.

  • Seite 118: Multiplexer (Nmea-Input, 38400/4800 Baud)

    (brown/yellow) position 5 and 6. The sensor data is put out to the plotter and PC together with the AIS and GPS data. (Note: You cannot connect a GPS receiver as the easyTRX2S has its own GPS receiver, and only these data can be interpreted and displayed at the plotter or PC.
  • Seite 119 If the memory space on the SD card is full the oldest data is overwritten successively. No data will be lost by switching off the easyTRX2S. If you remove the SD card during recording some data might be lost. Thus we recommend switching the easyTRX2S off before removing the SD card.

  • Seite 120: Troubleshooting

    No data output not connected Check connection; are cable colors correct? Is the data output of the easyTRX2S device connected with the data input of the plotter? Is the data rate of the NMEA port of the plotter correct?

  • Seite 121: Maintenance

    Page 121 of 131 10 Maintenance The easyTRX2S product line does not contain parts that require maintenance. Avoid using chemical solvents to clean the easyTRX2S as some solvents can damage the case material. Unauthorized opening of the device will invalidate the warranty.
  • Seite 122 9600 b/s ± 50 ppm (GMSK) 1200 b/s ± 30 ppm (FSK) – 107dBm 25kHz RX sensitivity (Message error rate 20%) Co-channel suppression 10dB Adjacent channel suppression 70dB Intermodulation ratio 65dB Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Seite 123 SRM, transmitting safety message or silent mode. Extra equipment Switch contact for external signal source for CPA or AIS-SART signal. (200mA max. at contiguous irregular input voltage of the easyTRX2S unit) Compass safe distance 0,8m Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Seite 124 The safety message (SRM) sends information: "PAN PAN PAN". This is only possible upon activation of the external button. IMPORTANT: It is not possible to initiate other AIS messages with the easyTRX2S than the ones stated above. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Seite 125: Contact And Support Information

    Contact: Contact your local dealer for WEATHERDOCK AIS support in most cases he can help quickly and straightforwardly. Stamp of your dealer: If he cannot help you we are happy to provide help solving your...

  • Seite 126: License Agreement

    SOFTWARE REMAIN IN WEATHERDOCK AG. 15 Warranty WEATHERDOCK AG GRANTS A WARRANTY OF 2 YEARS FROM THE DATE OF PURCHASE FOR DEFECTS IN MATERIAL OR WORKMANSHIP OF THIS PRODUCT. WITHIN THIS PERIOD WEATHERDOCK WILL AT ITS SOLE OPTION REPAIR OR REPLACE ANY COMPONENTS THAT FAIL IN NORMAL USE.
  • Seite 127 EVIDENCE OF OWNERSHIP. THE WEATHERDOCK AG EASYTRX2S-IS_WIFI DOES NOT CONTAIN PARTS WHICH HAVE TO BE REPAIRED. IF YOU HAVE A PROBLEM WITH YOUR DEVICE, PLEASE CONTACT YOUR EASYTRX2S-IS_WIFI DEALER. ANY ATTEMPT TO OPEN, ALTER OR MODIFY THE DEVICE WILL INVALIDATE WARRANTY AND MAY DAMAGE THE DEVICE IRREPARABLY.
