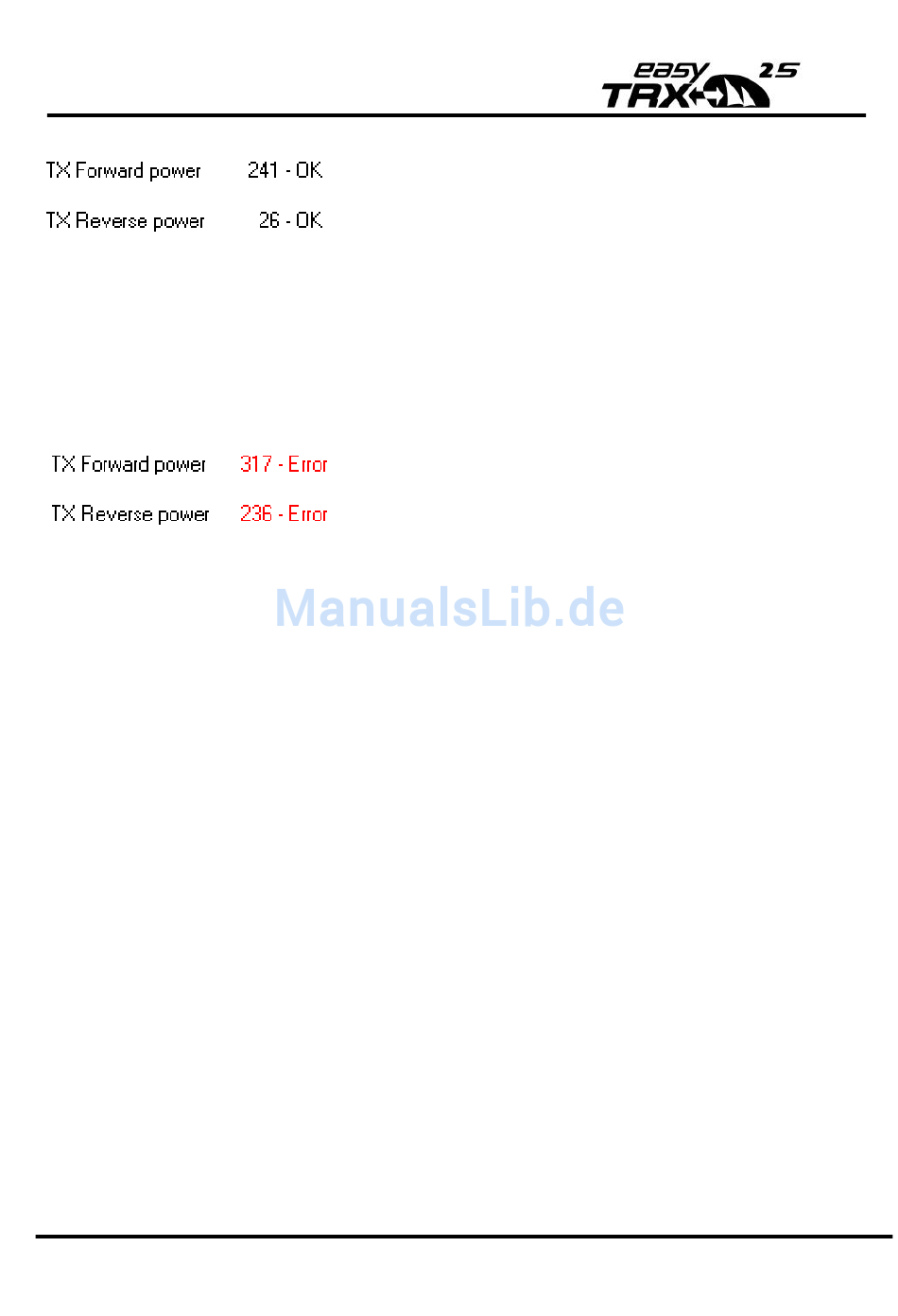

Obiges Bild zeigt, dass die reflecktierte (Reverse) Leistung nur
ungefähr ein 10tel der abgestrahlten (Forward) Leistung ist.
Das bedeutet, dass die meiste Leistung auch wirklich nach außen
gesendet wird.
Sollten Sie einen Fehler mit "VSWR exceeds limit" erhalten,
So prüfen Sie bitte Ihre Steckverbindungen, Kabel und
Decksdurchführungen welche zu diesen Fehler führen können.
Desweitern ist die LED-Anzeige Ihres easyTRX2S Gerätes nochmal in
dieser "Diagnostic" Seite abgebildet.
Das ist vor allem auch dann hilfreich wenn Sie Ihr Gerät nicht sichtbar
montiert haben.
Hat die Selbst-Diagnose des easyTRX2S Gerätes irgendeinen Fehler
festgestellt, oder besteht eine Warnung, dann wird eine kurze
Beschreibung in den jeweiligen Tabellen angezeigt. Der easyTRX2S
gibt alle 30 Sekunden das Ergebnis des Selbsttests aus. Daher hat jede
Meldung einen Ablaufzähler von 1 Minute. Das bedeutet, wenn
innerhalb einer Minute die Fehler-Meldung bzw. Warnung nicht mehr
kommt, dann wird die Meldung aus der Tabelle gelöscht. Somit ist der
Fehler oder die Warnung nicht mehr existent.

5.3 AIS Sende-Informationen

In dem Reiter "Sent Data" bekommen Sie Information über die vom
easyTRX2S gesendeten AIS-Daten.
Das ist zum einen der "Position Report" (AIS-Message Nr. 18), der die
MMSI, Position, Geschwindigkeit und Kurs aussendet. Weiter unten
steht wie viel Zeit nach der letzten Sendung vergangen ist. Das können
bis zu 3 min sein, wenn Sie weniger als 2 Knoten fahren oder 30 sec bei
schnellerer Fahrt.
