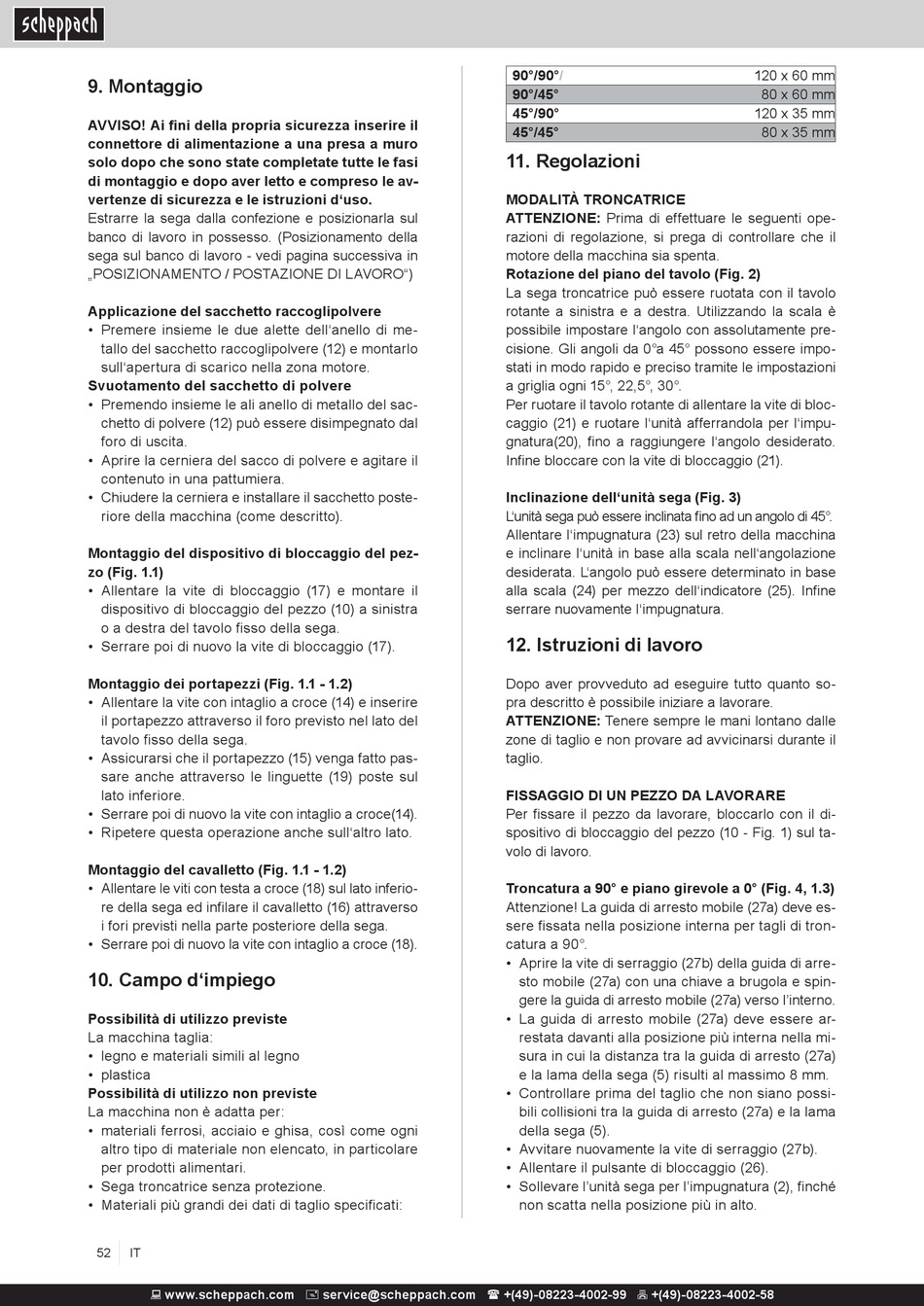

9. Montaggio

AVVISO! Ai fini della propria sicurezza inserire il
connettore di alimentazione a una presa a muro
solo dopo che sono state completate tutte le fasi
di montaggio e dopo aver letto e compreso le av-
vertenze di sicurezza e le istruzioni d'uso.
Estrarre la sega dalla confezione e posizionarla sul
banco di lavoro in possesso. (Posizionamento della
sega sul banco di lavoro - vedi pagina successiva in
„POSIZIONAMENTO / POSTAZIONE DI LAVORO")
Applicazione del sacchetto raccoglipolvere
• Premere insieme le due alette dell'anello di me-
tallo del sacchetto raccoglipolvere (12) e montarlo
sull'apertura di scarico nella zona motore.
Svuotamento del sacchetto di polvere
• Premendo insieme le ali anello di metallo del sac-
chetto di polvere (12) può essere disimpegnato dal
foro di uscita.
• Aprire la cerniera del sacco di polvere e agitare il
contenuto in una pattumiera.
• Chiudere la cerniera e installare il sacchetto poste-
riore della macchina (come descritto).
Montaggio del dispositivo di bloccaggio del pez-
zo (Fig. 1.1)
• Allentare la vite di bloccaggio (17) e montare il
dispositivo di bloccaggio del pezzo (10) a sinistra
o a destra del tavolo fisso della sega.
• Serrare poi di nuovo la vite di bloccaggio (17).
Montaggio dei portapezzi (Fig. 1.1 - 1.2)
• Allentare la vite con intaglio a croce (14) e inserire
il portapezzo attraverso il foro previsto nel lato del
tavolo fisso della sega.
• Assicurarsi che il portapezzo (15) venga fatto pas-
sare anche attraverso le linguette (19) poste sul
lato inferiore.
• Serrare poi di nuovo la vite con intaglio a croce(14).
• Ripetere questa operazione anche sull'altro lato.
Montaggio del cavalletto (Fig. 1.1 - 1.2)
• Allentare le viti con testa a croce (18) sul lato inferio-
re della sega ed infilare il cavalletto (16) attraverso
i fori previsti nella parte posteriore della sega.
• Serrare poi di nuovo la vite con intaglio a croce (18).

10. Campo d'impiego

Possibilità di utilizzo previste
La macchina taglia:
• legno e materiali simili al legno
• plastica
Possibilità di utilizzo non previste
La macchina non è adatta per:
• materiali ferrosi, acciaio e ghisa, così come ogni
altro tipo di materiale non elencato, in particolare
per prodotti alimentari.
• Sega troncatrice senza protezione.
• Materiali più grandi dei dati di taglio specificati:
52 IT
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
90°/90°/
90°/45°
45°/90°
45°/45°

11. Regolazioni

MODALITÀ TRONCATRICE
ATTENZIONE: Prima di effettuare le seguenti ope-
razioni di regolazione, si prega di controllare che il
motore della macchina sia spenta.
Rotazione del piano del tavolo (Fig. 2)
La sega troncatrice può essere ruotata con il tavolo
rotante a sinistra e a destra. Utilizzando la scala è
possibile impostare l'angolo con assolutamente pre-
cisione. Gli angoli da 0°a 45° possono essere impo-
stati in modo rapido e preciso tramite le impostazioni
a griglia ogni 15°, 22,5°, 30°.
Per ruotare il tavolo rotante di allentare la vite di bloc-
caggio (21) e ruotare l'unità afferrandola per l'impu-
gnatura(20), fino a raggiungere l'angolo desiderato.
Infine bloccare con la vite di bloccaggio (21).
Inclinazione dell'unità sega (Fig. 3)
L'unità sega può essere inclinata fino ad un angolo di 45°.
Allentare l'impugnatura (23) sul retro della macchina
e inclinare l'unità in base alla scala nell'angolazione
desiderata. L'angolo può essere determinato in base
alla scala (24) per mezzo dell'indicatore (25). Infine
serrare nuovamente l'impugnatura.

12. Istruzioni di lavoro

Dopo aver provveduto ad eseguire tutto quanto so-
pra descritto è possibile iniziare a lavorare.
ATTENZIONE: Tenere sempre le mani lontano dalle
zone di taglio e non provare ad avvicinarsi durante il
taglio.
FISSAGGIO DI UN PEZZO DA LAVORARE
Per fissare il pezzo da lavorare, bloccarlo con il di-
spositivo di bloccaggio del pezzo (10 - Fig. 1) sul ta-
volo di lavoro.
Troncatura a 90° e piano girevole a 0° (Fig. 4, 1.3)
Attenzione! La guida di arresto mobile (27a) deve es-
sere fissata nella posizione interna per tagli di tron-
catura a 90°.
• Aprire la vite di serraggio (27b) della guida di arre-
sto mobile (27a) con una chiave a brugola e spin-
gere la guida di arresto mobile (27a) verso l'interno.
• La guida di arresto mobile (27a) deve essere ar-
restata davanti alla posizione più interna nella mi-
sura in cui la distanza tra la guida di arresto (27a)
e la lama della sega (5) risulti al massimo 8 mm.
• Controllare prima del taglio che non siano possi-
bili collisioni tra la guida di arresto (27a) e la lama
della sega (5).
• Avvitare nuovamente la vite di serraggio (27b).
• Allentare il pulsante di bloccaggio (26).
• Sollevare l'unità sega per l'impugnatura (2), finché
non scatta nella posizione più in alto.
120 x 60 mm
80 x 60 mm
120 x 35 mm
80 x 35 mm
