Advanced Diagnostics
FDS/OPC-Integration

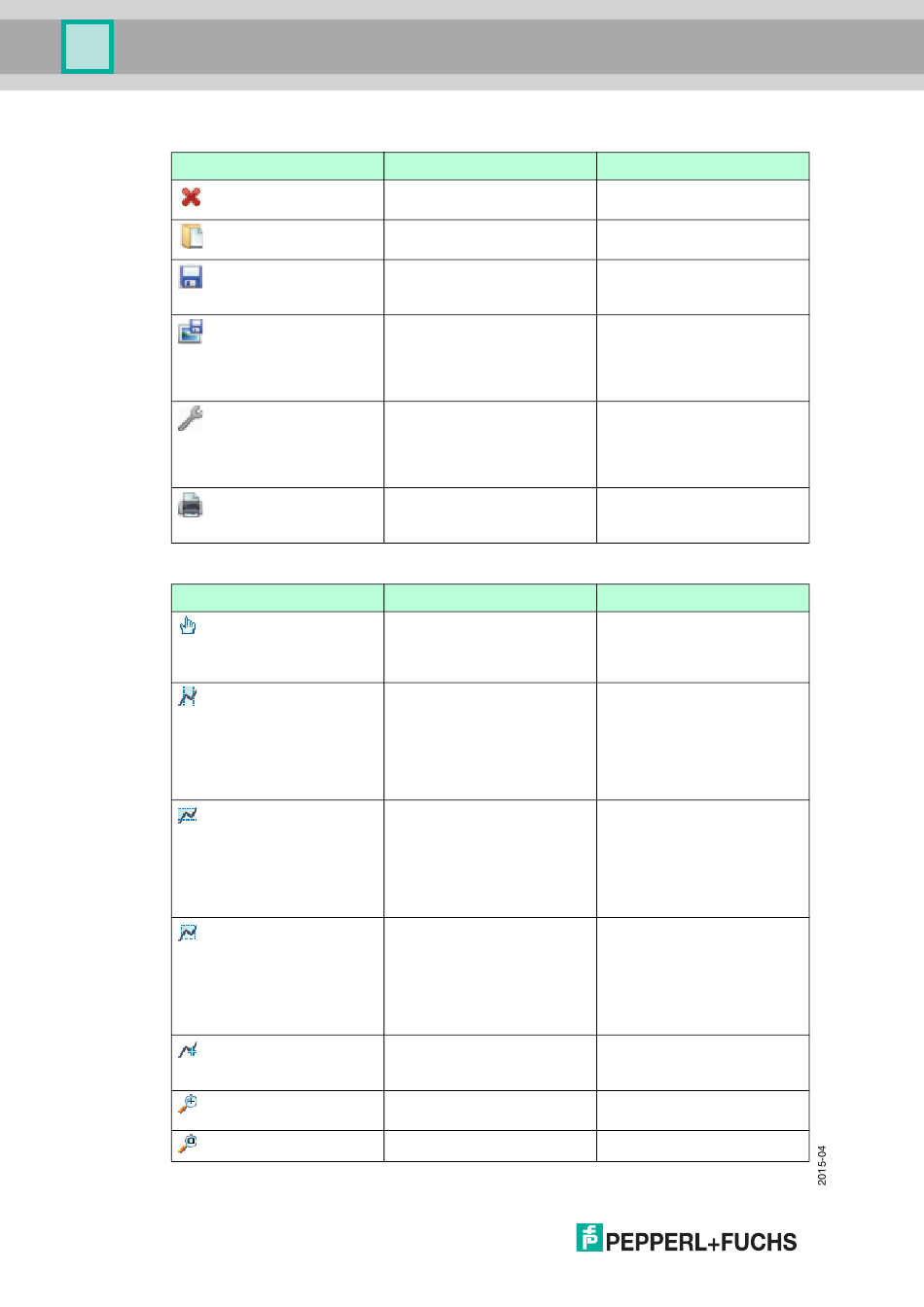

Aufzeichnungssymbolleiste
Symbol
Oszilloskopsymbolleiste
Symbol
96
Name
Aufzeichnen abbrechen
Öffnen
Speichern
Als Bilddatei exportieren
Seite einrichten
Drucken
Name
Verschieben
Waagerechter Marker
Senkrechter Marker
Rechteckiger Marker
Marker-Messung
Vergrößern
Maßstab 1:1
Ergebnis
Bricht die laufende
Oszilloskopaufzeichnung ab
Öffnet eine gespeicherte
Oszilloskopaufzeichnung
Speichert die
Oszilloskopaufzeichnung als
XML-Datei ab
Speichert die aktuelle Ansicht
des Oszilloskopdiagramms
als Bild
Dateitypen: png, jpeg, gif,
bmp
Das Objekt "Page Setup"
enthält alle Attribute der
Seiteneinrichtung
(Papiergröße, linker Rand,
unterer Rand usw).
Druckt die aktuelle Ansicht
des Oszilloskopdiagramms
aus
Ergebnis
Zum Greifen und Verschieben
des Diagramms. Halten Sie
hierzu die linke Maustaste
gedrückt.
Dient zum Messen des
Spannungsunterschieds.
Klicken Sie zum Einstellen
des ersten Markers mit der
linken Maustaste und für den
zweiten Marker mit der
rechten Maustaste.
Dient zum Messen des
Zeitunterschieds. Klicken Sie
zum Einstellen des oberen
Markers mit der linken
Maustaste und für den
unteren Marker mit der
rechten Maustaste.
Dient zur Messung von Zeit-
und
Spannungsunterschieden.
Klicken Sie zum Einstellen
des rechteckigen Markers mit
der rechten Maustaste und
halten Sie sie gedrückt.
Dient der Messung von Zeit
und Spannung an einem
Punkt.
Vergrößert die Ansicht des
Diagramms.
Siehe 1:1 Diagrammgröße.
