Advanced Diagnostics
FDS/OPC-Integration
5.8.4

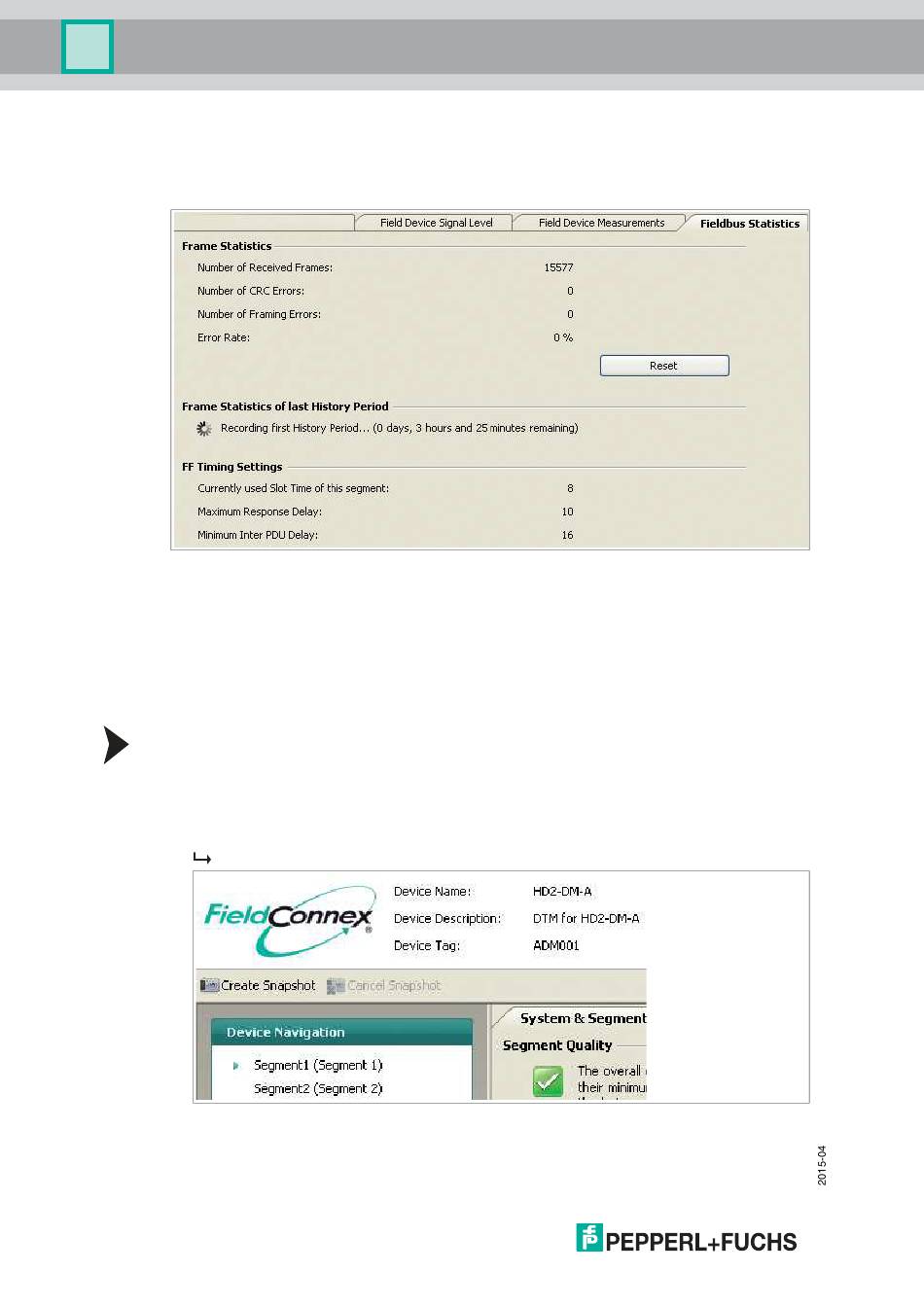

Fieldbus Statistic
Dieser Reiter enthält einen Überblick über die empfangenen Feldbusdaten, wie z. B.
Telegramme und Fehler
Abbildung 5.45
5.8.5
Erstellen einer Momentaufnahme
Eine Momentaufnahme bietet eine detaillierte Übersicht über die aktuellen
Segmenteinstellungen und die Qualität der Kommunikation. Für den Zweck des
Datenaustauschs kann eine Momentaufnahme mit den aktuellen min./max. Stör-, Jitter- und
Signalpegelwerten aller Geräte sowie mit den eingestuften Segmentwerten als Bild-, Text- oder
PDF-Datei ausgedruckt oder exportiert werden.
Erstellen einer Momentaufnahme
Gehen Sie zum Erstellen einer Momentaufnahme wie folgt vor:
1. Klicken Sie mit der rechten Maustaste in der Projekt-Baumstruktur auf das Advanced-Dia-
gnostic-Modul.
2. Wählen Sie Measured value.
Das Fenster "System and Segment Measurements" wird angezeigt.
Abbildung 5.46
82
Registerkarte "Fieldbus Statistics"
Schaltfläche "Create Snapshot"
