Anwendungsrichtlinien
Handhabung des
Verdichters
Montage
Entfernen der
Transportstopfen
Installation
Jeder Verdichter wird mit einer gedruckten
Installationsanleitung geliefert. Sie können die
Anleitung auch über folgenden Link herunterladen:

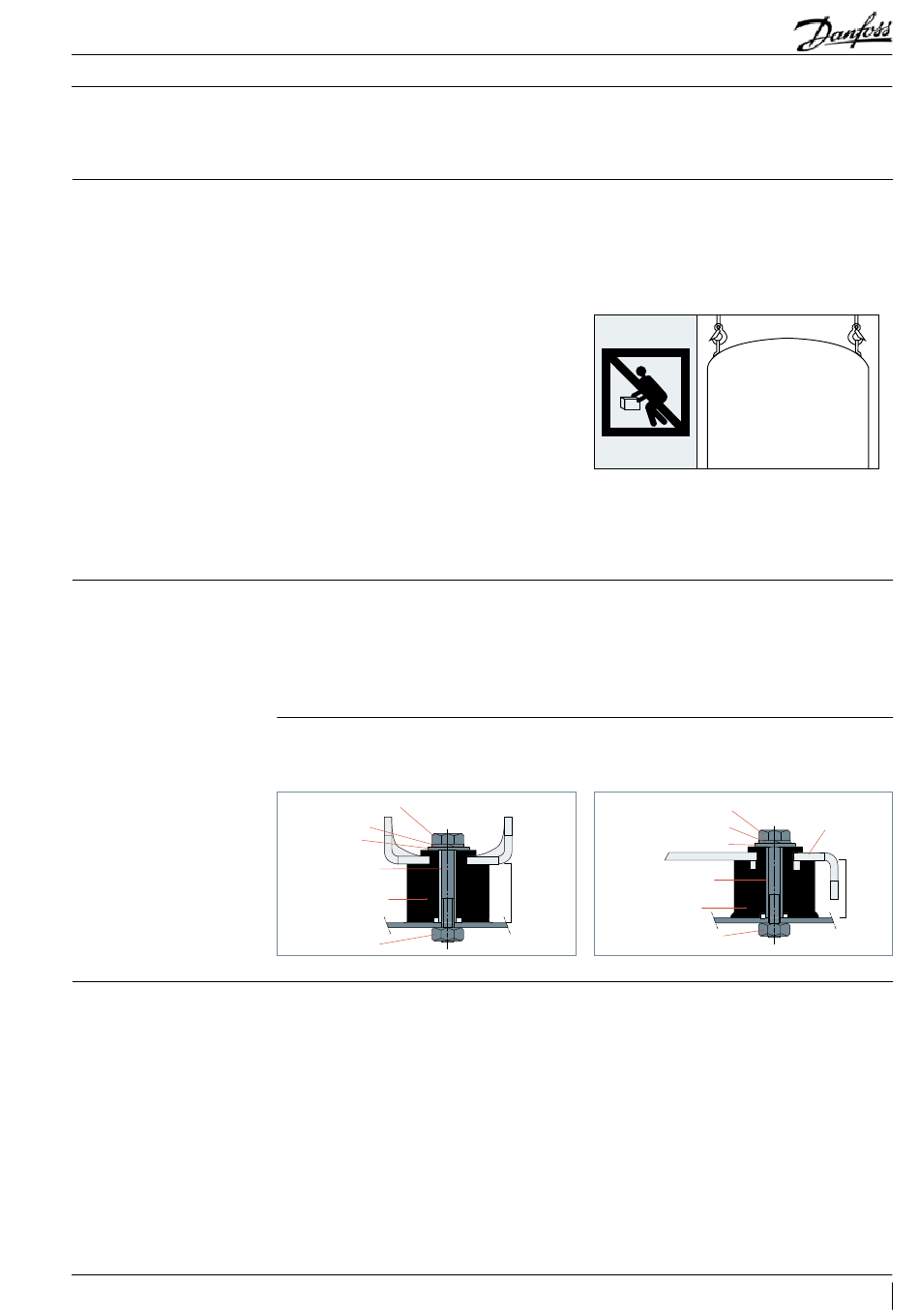

Jeder VZH-Scrollverdichter ist oben auf dem
Gehäuse mit zwei Hebeösen ausgestattet.
Verwenden Sie zum Anheben des Verdichters immer
diese Ösen. Setzen Sie eine Hebeausrüstung ein,
die für das Gewicht des Verdichters geeignet und
zertifiziert ist. Es wird nachdrücklich empfohlen,
eine für das Verdichtergewicht geeignete Traverse
zu verwenden, um eine bessere Lastverteilung
sicherzustellen. Es empfiehlt sich, Hebeösen mit
Verschluss zu verwenden, die für das Gewicht des
Verdichters geeignet sind. Befolgen Sie immer
die geltenden Vorschriften für das Anheben
von Objekten, die von Art und Gewicht her den
Verdichtern entsprechen. Halten Sie den Verdichter
bei allen Hebearbeiten in einer aufrechten Position.
Verwenden Sie immer beide Hebeösen, um den
Verdichter anzuheben. Der Verdichter ist zu
schwer, um ihn nur an einer Hebeöse anzuheben.
Bei Nichteinhaltung kann sich die Hebeöse vom
Verdichter lösen, was erhebliche Beschädigungen
und ggf. Verletzungen zur Folge haben kann.
Der Verdichter darf während des Betriebs maximal
3° zur Vertikalen geneigt werden.
Die VZH-Verdichter werden mit vier Schwingungs-
dämpfern aus Gummi und Metallhülsen geliefert,
die dazu dienen, den Grundrahmen vor Schwingun-
gen des Verdichters zu schützen. Diese Schwin-
gungsdämpfer müssen bei der Montage eines
Für die Verdichter VZH088 und VZH117 sind
Schrauben der Größe HM8x40 erforderlich.
Diese müssen mit 15 Nm angezogen werden.
Schraube HM8
HM 8 bolt
Sicherungsscheibe
Lock washer
Unterlegscheibe
Flat washer
Montagehülse
Steel mounting
aus Stahl
sleeve
Schwingungsdämpfer
Rubber grommet
aus Gummi
Mutter
Nut
Bevor der Saug- und der Druckstutzen entfernt wird,
muss die Schutzgasfüllung über das Schraderventil
auf der Saugseite abgelassen werden, um das
Auftreten von Ölnebel zu verhindern. Entfernen Sie
zunächst den Saugstutzen und anschließend den
Druckstutzen. Die Stutzen sollten erst kurz vor dem
Anschluss des Verdichters an das System entfernt
http://instructions.cc.danfoss.com.
Wenn der Verdichter in ein System eingebaut
ist, verwenden Sie die Hebeösen am Verdichter
niemals dazu, das gesamte System anzuheben. Bei
Nichteinhaltung können sich die Hebeösen vom
Verdichter oder der Verdichter vom Grundrahmen
lösen, was erhebliche Beschädigungen und ggf.
Verletzungen zur Folge haben kann.
SCHWER
Nicht per
Hand anheben
Versuchen Sie niemals, zum Bewegen des
Verdichters Kraft auf den Anschlusskasten
auszuüben. Ansonsten können sowohl der
Anschlusskasten als auch die Komponenten
darin stark beschädigt werden.
Verdichters in Einzelanwendung immer verwendet
werden. Sie müssen zusammengedrückt werden,
bis ein Kontakt zwischen der Unterlegscheibe und
der Stahlmontagehülse besteht. Die Schwingungs-
dämpfer reduzieren weitgehend die Schwingungen,
die vom Verdichter auf den Grundrahmen übertragen
werden.
Für den Verdichter VZH170 sind Schrauben der
Größe HM8x55 erforderlich. Diese müssen mit
21 Nm angezogen werden.
HM 8 bolt
Schraube HM8
Lock washer
Sicherungsscheibe
Flat washer
Unterlegscheibe
Steel mounting sleeve
Montagehülse aus Stahl
15 mm
Rubber grommet
Schwingungsdämpfer
aus Gummi
werden, um das Eindringen von Feuchtigkeit in
den Verdichter zu vermeiden. Es ist wichtig, nach
dem Entfernen der Stutzen den Verdichter in einer
aufrechten Position zu halten, um ein Auslaufen des
Öls zu verhindern.
Verdichter-
Compressor
grundplatte
base plate
28 mm
Mutter
Nut
FRCC.PC.023.A8.03
55
