Anwendungsrichtlinien
Ölmanagement
46
FRCC.PC.023.A8.03
Empfehlungen für die Systemkonstruktion
Aus Verdichtern tritt eine geringe Menge Öl aus, das
mit dem verdichteten Kältemittel vermischt ist. Die
Ölzirkulierung durch das System und zum Verdichter
ist abhängig von der Systemkonstruktion. Der Einsatz
von drehzahlgeregelten Verdichtern in Systemen
mit langen Rohrleitungen, insbesondere Split-
Systeme, gehört zu den größeren Herausforderungen
bezüglich der Ölrückführung. Um zu vermeiden,
dass es aufgrund unzureichenden Ölstand zu
Verdichterausfall kommt, ist es erforderlich, bei
allen Systemen mit langen Rohrleitungen, einen
Ölabscheider zu verwenden (dies gilt vor allem für
Split Systeme).
Drehzahlgeregelte Verdichter in getrennten
Systemen und lange Rohrleitungen stellen hohe
Anforderungen an das Ölmanagement des Systems.
Dies liegt an den geringen Geschwindigkeiten
beim Betrieb bei niedriger Drehzahl. Eine niedrige
Ölgeschwindigkeit kann zu Ölansammlungen
in Rohren, Wärmeübertragern und anderen
Systemkomponenten führen, die wiederum einen
unzureichenden Ölstand im Verdichter verursachen
können.
Es liegt in der Verantwortung des OEM des
Systems, eine ordnungsgemäße Ölrückführung
zum Verdichter zu gewährleisten. Dazu gehört
auch, die Qualifizierung bei allen Betriebspunkten,

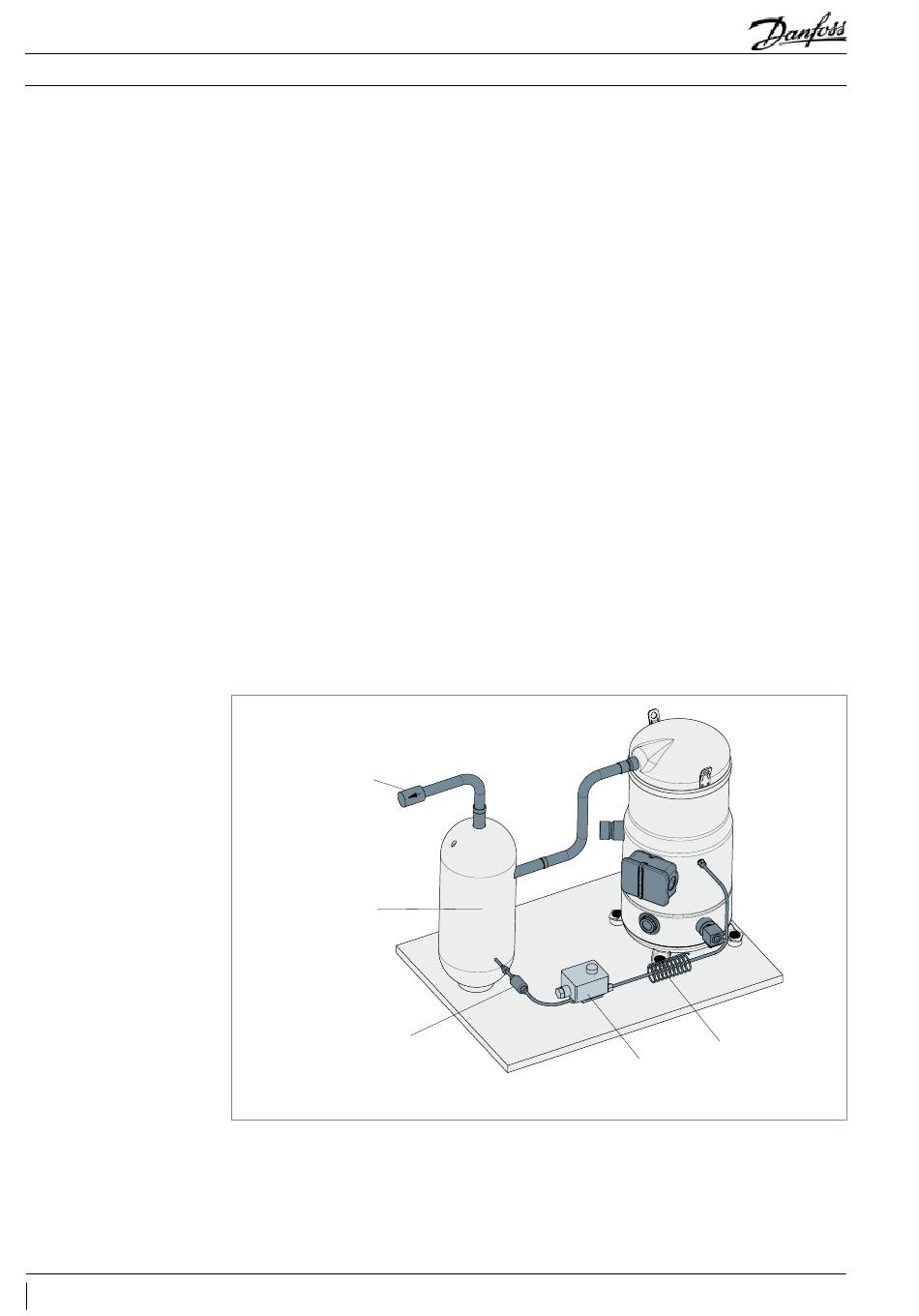

Rückschlagventil
Check valve
Ölabscheider
Oil separator
Strainer
Filter
Systemkonfigurationen und von Zubehörteile
sicherzustellen (z. B. mehrere Verdampfer,
Wärmetauscher zur Nacherwärmung), die die
Ölrückführung zum Verdichter beeinflussen können.
Insbesondere bei Split-Systemen mit
drehzahlgeregelten Verdichtern, bei denen jede
Konstruktion individuell ist, und die Eignung
einzelner Komponenten nicht geeignet ist, ist die
Einbindung eines Ölabscheiders notwendig.
Ein Ölabscheider ist auch für andere Systeme,
wie bei komplexen Verrohrungen (lange Rohre,
U-Stücke usw.), mehreren Wärmeübertragern und
Höhenunterschieden angemessen,
Da es viele Arten von Ölabscheidern gibt, befolgen
Sie stets die Auswahlempfehlungen des jeweiligen
Ölabscheiderherstellers.
Sie können einen Ölabscheider von Chiyoda (mit
CE-Kennzeichnung) auswählen, da dieser bereits
erfolgreich von Danfoss geprüft wurde. Weitere
Informationen folgen nachstehend.
Bitte beachten Sie, dass ein Ölabscheider nicht zu
100 % effizient ist. Eine gute Systemkonstruktion
und ein effizientes Ölmanagement sind weiterhin
entscheidend.
Capillary
Kapillarrohr
Solenoid valve
Magnetventil
