Anwendungsrichtlinien
Betriebsbereiche
Kurzzyklus-Timer
Betriebsbedingungen
Die Betriebsbereiche für die VZH-Scrollverdichter sind
in den nachfolgenden Diagrammen angegeben. Die
Verflüssigungs- und Verdampfungstemperaturen
bilden den Bereich für den dauerhaften Betrieb ab.
Bei vorübergehenden Bedingungen, wie Anlauf und
Abtauung, kann der Verdichter kurzzeitig außerhalb
dieses Bereichs arbeiten.

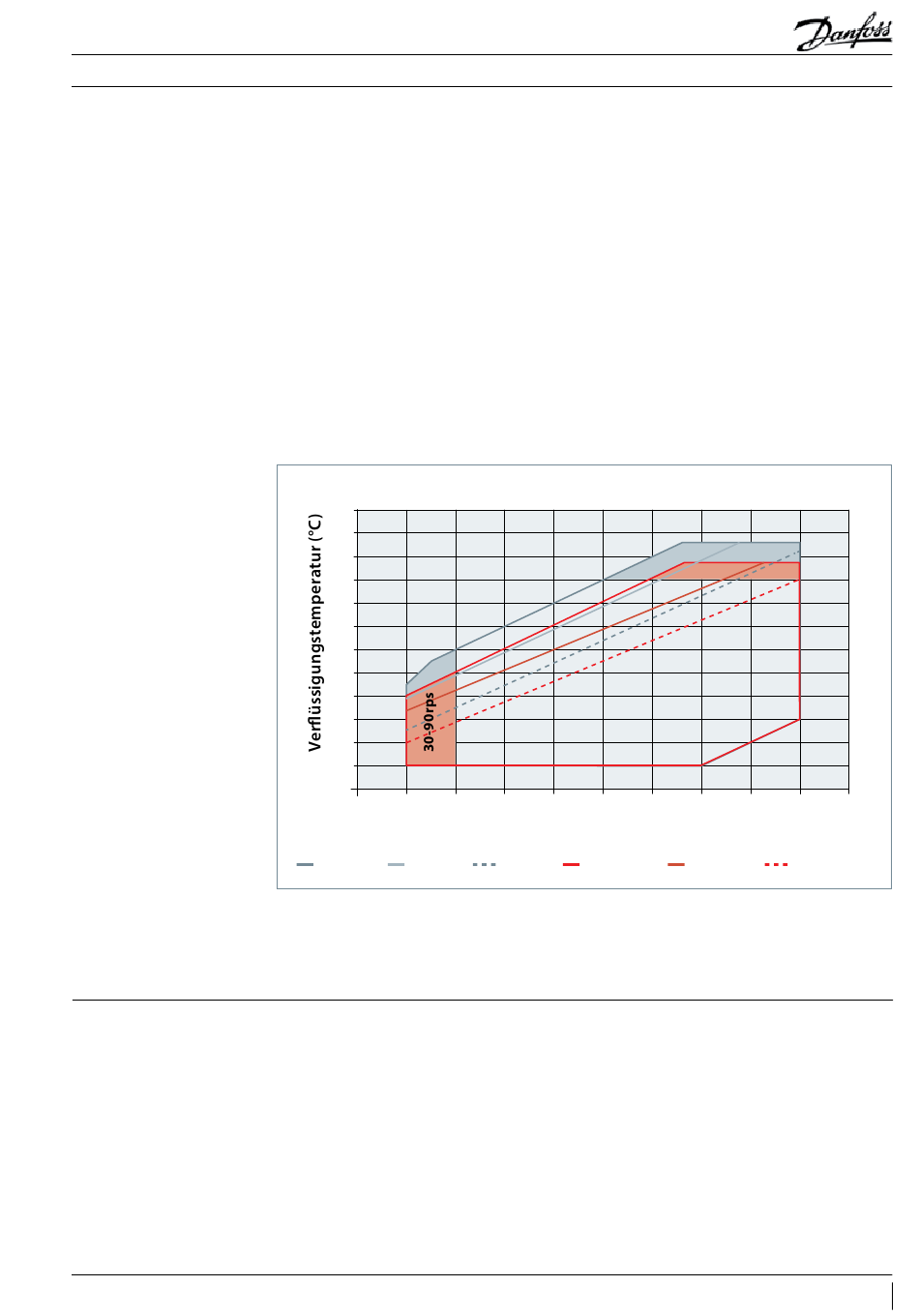

Das Diagram zeigt den Betriebsbereich für die
VZH-Verdichter mit dem Kältemittel R410A. Um
Lagerbelastungen und Instabilität der Scrollelemente
zu verhindern, sind Drehzahlbegrenzungen
notwendig. Die Anwendungsgrenzen helfen
dabei, den Arbeitsbereich zu definieren, in dem ein
zuverlässiger Betrieb des Verdichters gewährleistet ist:
• Maximale Heißgastemperatur: +135 °C
• Das Expansionsventil muss immer eine
Sauggasüberhitzung von 5 bis 30 K sicherstellen.
• Zum Vermeiden eines Flüssigkeitsrückflusses
sollte ein Augenmerk auf eine ordentlichen
VZH-Betriebsbereich – 575 V/400 V/208 V
75
70
65
60
55
50
45
40
35
30
25
20
15
-30
-25
-20
Hohes DV(6-10K)
Hohes DV(15K)
Hinweis: In den roten und grauen Bereichen ist die Drehzahl auf 30 bis 90 U/s begrenzt.
Bei 380 V Versorgungsspannung, werden die höchst zulässigen Verflüssigungstemperaturen entsprechend niedriger:
- Hohes Druckverhältnis: 25 bis 100 U/s, Verflüssigungstemperatur: von 60 auf 56 °C reduziert; 30 bis 90 U/s,
Verflüssigungstemperatur: von 68 auf 65 °C reduziert
- Niedriges Druckverhältnis: 25 bis 100 U/s, Verflüssigungstemperatur: von 60 auf 56 °C reduziert; 30 bis 90 U/s,
Verflüssigungstemperatur: von 63 auf 62 °C reduziert
Die Regelung der Kurzzyklen erfolgt direkt über den
CDS303-Frequenzumrichter, wenn der Parameter
28.0x aktiviert ist.
Die Funktion wurde werkseitig aktiviert, wobei eine
Mindestbetriebszeit von 12 s und ein Intervall von
300 s zwischen den Anläufen eingestellt wurde.
Die Einstellungen für den Kurzzyklus-Betrieb sind
über das Menü „Verdichterfunktionen" in der
Parameterliste 28.0x zugänglich.
Ölsumpfüberhitzung erfolgen. Weitere
Informationen finden Sie im Abschnitt
„Flüssigkeitsrückfluss im Betrieb".
• Achten Sie auf eine Isolierung der Saugleitung,
um die nützliche Überhitzung zu reduzieren.
• Minimale und maximale Verdampfungs- und
Verflüssigungstemperaturen gemäß dem
Betriebsbereich
• Der Frequenzumrichter kann den VZH-Verdichter
nur vor Überstrom schützen. Für einen Schutz
über den gesamten Betriebsbereich muss der
Kunde je einen Hoch- und Niederdrucksensor,
sowie einen Heißgasthermostat vorsehen. Bei
einem Betrieb des Verdichters außerhalb des
Anwendungsbereichs, wird die Betriebssicherheit
beeinträchtigt. Dabei wird eine Qulifizierung
unter allen extremen Betriebsbedingungen
erforderlich, die einen Schutz des gesamten
Anwendungsbereich sicherstellt.
25-100rps
-15
-10
-5
0
Verdampfungstemperatur (°C)
Hohes DV(30K)
Niedriges DV(6-10K)
Wenn die Regelung vollständig über einen externen
Hauptregler erfolgt, wird empfohlen, die Anzahl der
Ein-/Auschaltungen pro Stunde auf 12 zu begrenzen.
Bitte beachten Sie, dass der VZH-Verdichter für
eine ausreichende Schmierung mindestens jeweils
drei Minuten lang nach der Einschaltung laufen muss.
30-90rps
5
10
15
20
Niedriges DV(15K)
Niedriges DV(30K)
FRCC.PC.023.A8.03
41
