Vzh117-G/H - Einzelausführung; Vzh117-G/H - Verbundausführung - Danfoss VZH088 Anwendungsleitfaden

Anwendungsrichtlinien

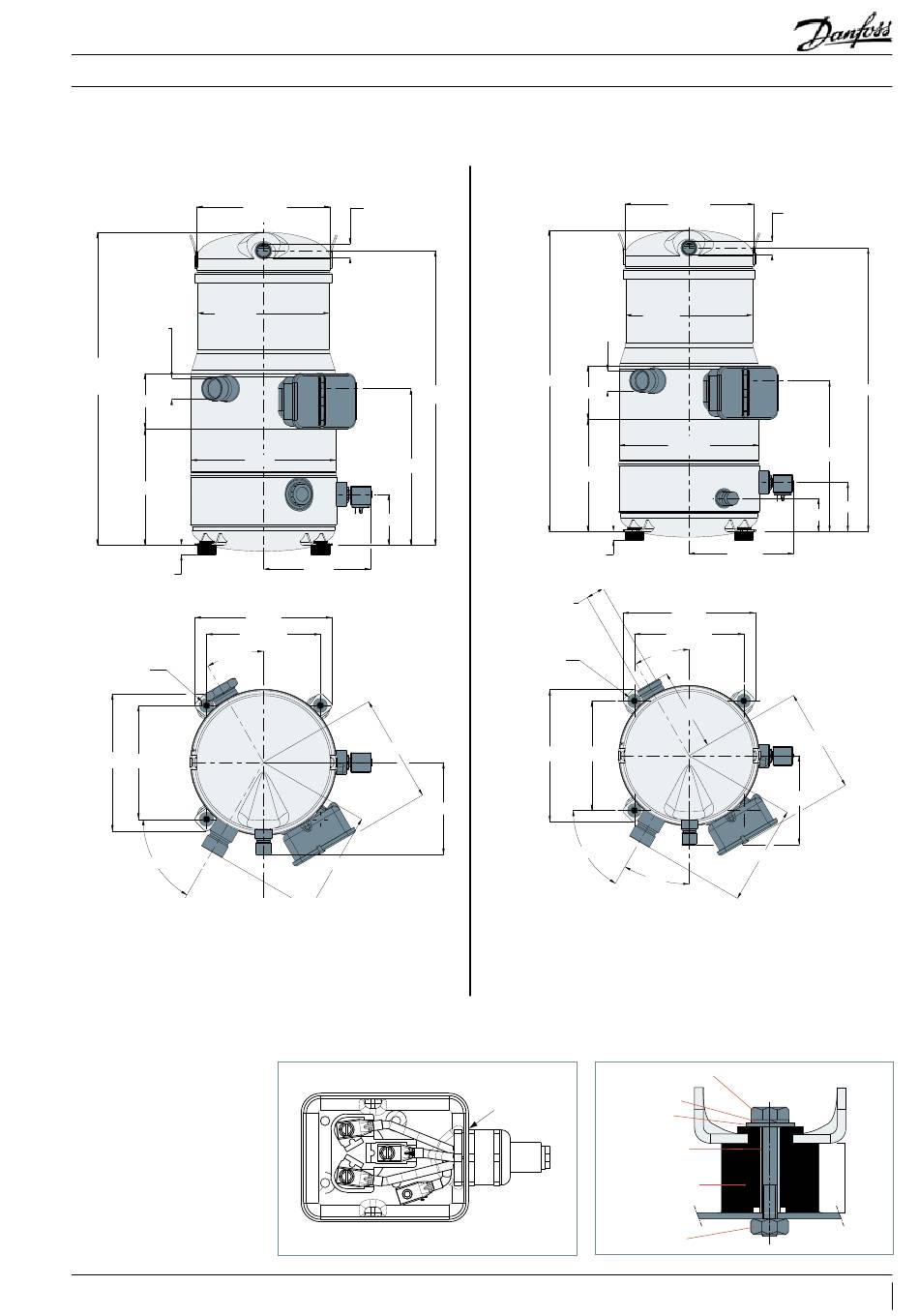

VZH117-G/H – Einzelausführung
Ø220.8
Saugstutzen
Suction
1 3/8 Zoll
1"3/8
527.2
max.
93
195
14,4 mit
14.4 with
Verdichtung
compression
30°
4 Bohrungen 4 holes
Ø 19,05 Ø19.05
230 190.5
60°
30°
Abmessungen
Druckstutzen
Ø224
Discharge
7/8 Zoll
7/8"
Ø243
262.5
85.6
179.9
230
190.5
180.7
173
Anschlusskasten
VZH117-G/H – Verbundausführung
Saugstutzen
Suction
1 3/8 Zoll
1"3/8
527.2
max.
93
493.5
195
14.4 with
14,4 mit 14,4 mit 14,4 mit 14,4 mit 14,4 mit
Verdichtung Verdichtung Verdichtung Verdichtung Verdichtung compression
Ölausgleichsan-
Ø32 oil equalisation
schluss Ø 32
1.75" - 12 UN - 2A
– 1,75 Zoll –
12 UN 2A
4 hole
4 Bohrungen
Ø 19,05 Ø19.05
190.5
230
154
60°
Schwingungsdämpfer
Bohrung Ø 33 mm
Ø 33 mm hole
Ø224
Ø220.8
Ø243
181.9
230
190.5
30°
142.7
173
30°
Schraube HM8 HM 8 bolt
Sicherungsscheibe
Lock washer
Unterlegscheibe Flat washer
Steel mounting
Montagehülse
aus Stahl
sleeve
Schwingungsdämpfer
Rubber grommet
aus Gummi
Nut
Mutter
FRCC.PC.023.A8.03
Druckstutzen
Discharge 7/8"
7/8 Zoll
493.5
262.5
85.6
57.6
180.7
154
Alle Abmessungen in mm
15 mm
23
