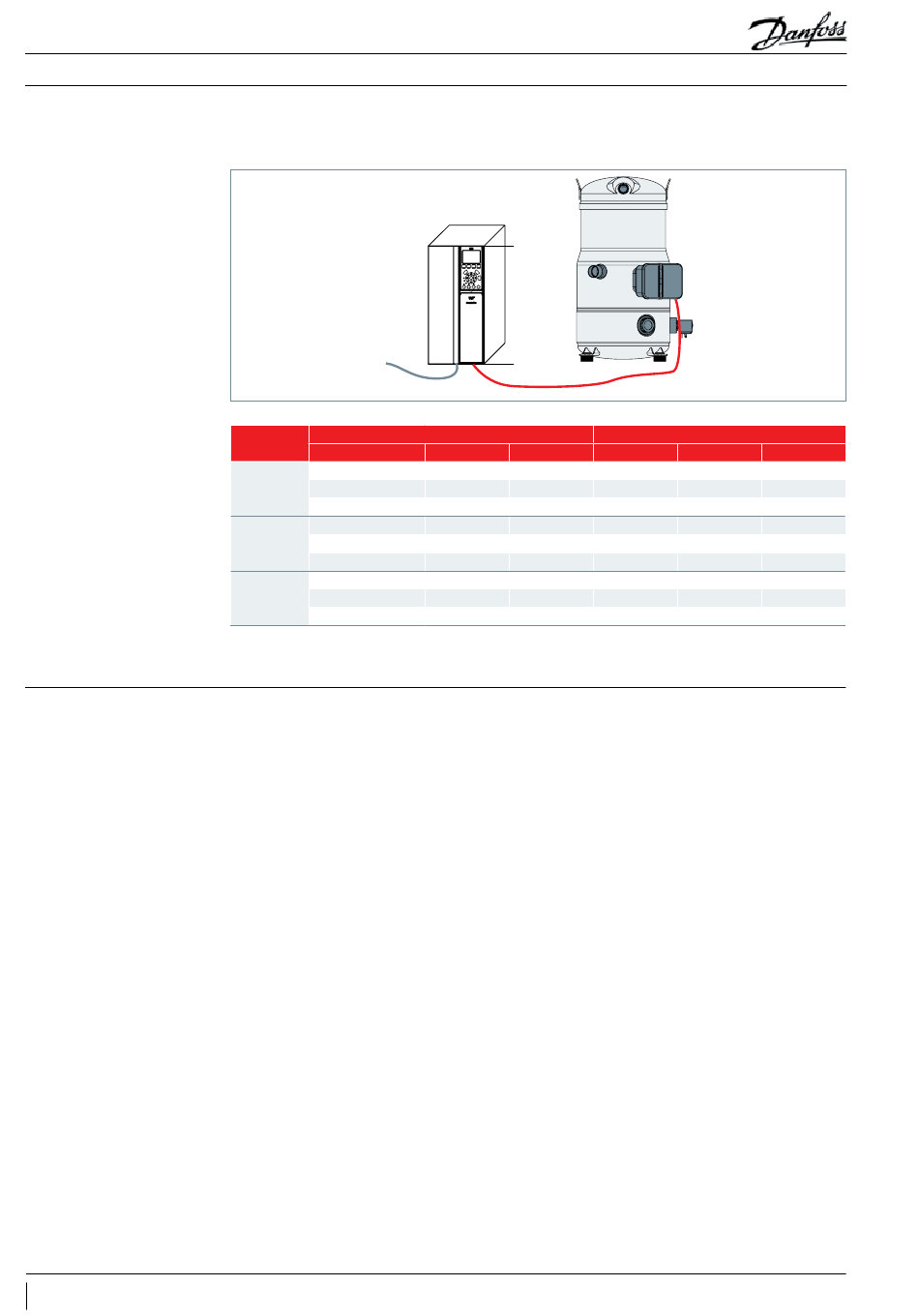

Elektrische Daten, Anschlüsse und Verdrahtung
Die nachfolgende Tabelle umfasst empfohlene Leitungsquerschnitte für die Versorgungskabel des
Verdichtermotors. Diese gelten für Kabel mit einer Länge bis zu 20 m.
aus dem Netzwerk
fahren
Vom Netz zum Frequenzumrichter
Typ
CDS 15 kW
200–240 V
CDS 18,5 kW
CDS 22 kW
CDS 15 kW
380–400 V
CDS 18,5 kW
CDS 22 kW
CDS 18,5 kW (IP20)
525–600 V
CDS 30 kW (IP20)
CDS 30 kW (IP20)
Hinweis: Bei den angegebenen Werten für den Leitungsquerschnitt handelt es sich um Richtwerte. Der erforderliche Leitungsquerschnitt
sollte vom OEM in Abhängigkeit der Systemkonstruktion, der Umgebungstemperatur, des Kabelwerkstoffs, des Stroms usw.
festgelegt werden.
Die Versorgung des VZH-Verdichters muss über
ein ummanteltes, abgeschirmtes/armiertes Kabel
erfolgen, das zwischen CDS303-Frequenzumrichter
und Verdichter angeschlossen ist. Bei diesem Kabel
muss der Schirm/die Armierung beidseitig auf Erde
gelegt sein. Vermeiden Sie einen Kabelabschluss über
verdrillte Enden (Anschlussdrähte), da ansonsten eine
Antennenwirkung auftritt und die Wirksamkeit des
Kabels beeinträchtigt.
Schließen Sie die Steuerkabel zum CDS303-
Frequenzumrichter nach dem gleichen Prinzip
an wie die Versorgungskabel.
Das Kabel des Verdichtermotors muss in einem
Kabelkanal und getrennt von den Steuer- und
Versorgungskabeln installiert werden.
von der Fahrt
nach
zum Kompressor
Vom Frequenzumrichter zum Verdichter
mm²
AWG
Typ
25
4
VZH088-J
35
2
VZH117-J
50
1
VZH170-J
6
10
VZH088-G
10
8
VZH117-G
16
6
VZH170-G
10
8
VZH088-H
25
4
VZH117-H
25
4
VZH170H
Achten Sie beim Montieren des Frequenzumrichters
an der Montageplatte auf einen guten elektrischen
Kontakt zwischen Montageplatte und dem
Metallgehäuse des Frequenzumrichters. Verwenden
Sie gezahnte Unterlegscheiben und leitfähige
Montageplatten, um eine gute elektrische
Verbindung sicherzustellen. Weitere Informationen
zu Anzugsdrehmomenten und Schraubengrößen
finden Sie in der Anleitung MG34M302.
Bitte beachten Sie, dass der CDS303 an einer
glatten Wand montiert werden muss, damit ein
guter Luftstrom durch den Wärmeübertrager
gewährleistet ist.
mm²
AWG
25
4
35
2
50
1
6
10
10
8
16
6
6
10
10
8
16
6
