Anwendungsrichtlinien
Hochspannungsprüfung
Installation
Zum Löten der Saug- und Druckanschlüsse wird die
folgende Vorgehensweise empfohlen:
• Stellen Sie sicher, dass keine Kabel an den
Verdichter angeschlossen sind.
• Schützen Sie die lackierten Flächen des
Anschlusskastens und des Verdichters vor
Wärmeschäden durch den Brenner (siehe
Abbildung).
• Entfernen Sie die Teflondichtungen, wenn Sie die
Rotolock-Verbindungen mit Lötstutzen löten.
• Setzen Sie nur saubere Kupferrohre ein, die für die
Kältetechnik geeignet sind, und reinigen Sie alle
Anschlussstellen.
• Verwenden Sie einen Lötwerkstoff, der mindestens
5 % Silber enthält.
• Spülen Sie den Verdichter mit Stickstoff oder CO
um Oxidation und Entzündung zu vermeiden.
Der Verdichter darf nicht über einen längeren
Zeitraum, freiliegend der Umgebungsluft
ausgesetzt werden.
• Verwenden Sie einen Gabelbrenner.
• Bringen Sie die Wärme gleichmäßig auf den
Bereich A auf, bis die Löttemperatur erreicht ist.
Bewegen Sie den Gabelbrenner zum Bereich B und
bringen Sie die Wärme gleichmäßig auf, bis die
Löttemperatur hier ebenfalls erreicht ist. Beginnen
Sie dann damit, den Lötwerkstoff hinzuzufügen.
Bewegen Sie den Gabelbrenner gleichmäßig
um die ganze Verbindung herum. Setzen Sie
dabei genug Lötwerkstoff ein, damit die ganze
Verbindungsstelle gelötet werden kann.
• Bewegen Sie den Gabelbrenner ausreichend lange
über den Bereich C, damit der Lötwerkstoff bis in
die Verbindung, jedoch nicht in den Verdichter
gelangt.
94
Sie müssen an den Frequenzumrichtern keine
Hipot-Prüfung (Prüfung der dielektrischen
Widerstandsspannung) durchführen. Diese wurde
bereits werkseitig vorgenommen.
Wenn Sie dennoch eine Hipot-Prüfung durchführen
möchten, müssen Sie die nachstehenden
Anweisungen befolgen, um den Frequenzumrichter
nicht zu beschädigen:

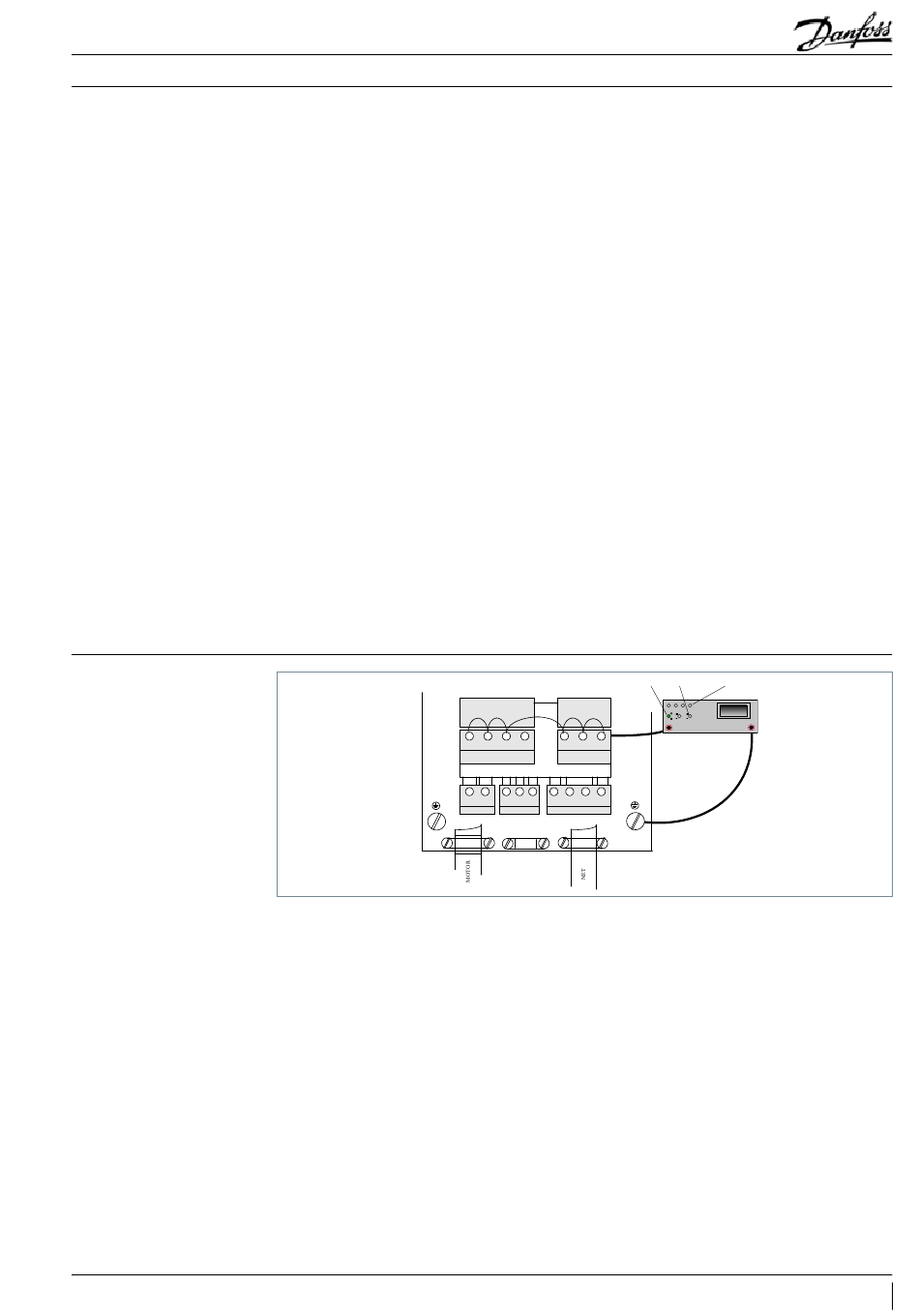

• Der Verdichter darf nicht angeschlossen sein.
• Die Klemmen L1, L2, L3, U, V und W
müssen kurzgeschlossen und an die
Hochspannungsklemme des Prüfgeräts
angeschlossen werden.
• Die Erdungsklemme (Gehäuse) muss an die
Niederspannungsklemme des Prüfgeräts
angeschlossen werden.
• Es muss eine Sekunde lang eine Spannung von
2.000 V DC (für T2)/2.150 V DC (für T4)/2.250 V DC
(für T6) angelegt werden.
• Wenn die Verbindung gelötet ist, entfernen Sie das
überschüssige Flussmittel mit einer Drahtbürste
oder einem feuchten Tuch. Das überschüssige
Flussmittel kann die Rohre korrodieren, wenn es
nicht entfernt wird.
Stellen Sie sicher, dass kein Flussmittel in die Rohre
oder den Verdichter gelangt. Flussmittel sind
säurehaltig und können die Innenteile des Systems
und des Verdichters erheblich beschädigen.
Das in VZH-Verdichtern verwendete Schmiermittel
auf Polyolesterbasis ist sehr hygroskopisch und
absorbiert schnell die Feuchtigkeit aus der Luft.
Daher darf der Verdichter nicht für längere Zeit
geöffnet sein. Entfernen Sie die Stopfen der
,
Verdichteranschlüsse erst kurz bevor Sie den
2
Lötprozess beginnen. Der Verdichter sollte immer
zuletzt an das System eingelötet werden.
Vor einem Ablöten des Verdichters oder anderer
Systemkomponenten muss das Kältemittel von der
Hoch- und Niederdruckseite abgesaugt werden.
Wenn dies nicht geschieht, besteht eine erhebliche
Verletzungsgefahr. Verwenden Sie Manometer,
um sicherzustellen, dass alle Drücke dem
Atmosphärendruck entsprechen.
Wenden Sie sich für weitere Informationen zu
geeigneten Lötwerkstoffen an den Produkthersteller
oder -händler. Für Informationen zu spezifischen
Anwendungen, die hier nicht thematisiert wurden,
wenden Sie sich bitte an Danfoss.
L1
L2
L3
U
V
W
PE
96
97
98
99
91
92
93
MOTOR
NET
R-
R+
- 24V +
- DC +DC
81
82
01
02
03
35
36
88
89
• Die Rampenhochlaufzeit muss 3 s betragen.
• Für 2 s muss eine Vollspannung (Gleichspannung)
angelegt werden.
• Der Fehlerstrom muss während der Prüfung
weniger als 1 mA betragen.
• Die Rampenrücklaufzeit (bis 0 V) muss 25 s
betragen. Wenn Sie Hochspannungsprüfungen
am gesamten System vornehmen, können Sie
die Prüfung des Frequenzumrichters und die
des elektrischen Verdichtermotors zusammen
durchführen. Stellen Sie beim Durchführen
einer Hochspannungsprüfung sicher, dass im
System kein Vakuum auftritt. Ansonsten kann
der elektrische Motor des Verdichters beschädigt
werden.
On M Ohm 2000 M Ohm
M ohm
2
20
200 2000MOhm
V
