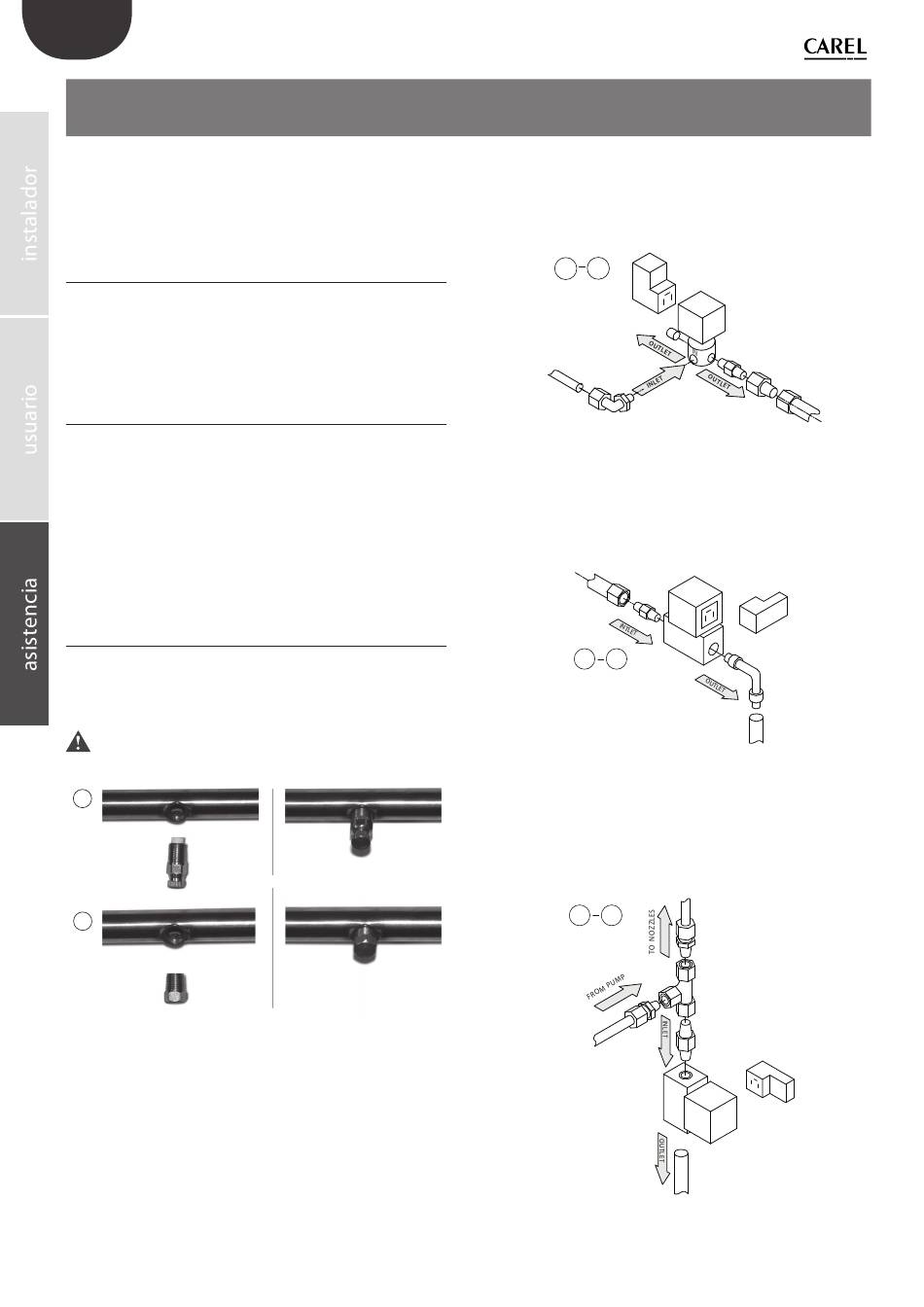

7. SUSTITUCIÓN Y LIMPIEZA DE COMPONENTES
Antes de efectuar las operaciones siguientes asegurarse de haber
apagado el humifog y de tener cerrada la llave del agua de alimentación.
Al desconectar los distintos componentes del circuito hidráulico se
pueden tener fugas de agua.
7.1 Fugas de agua
A. Resolver usando tefl ón líquido para todas las conexiones sin junta
tórica o de goma;
B. Si es necesario, sustituir los componentes como se describe en el
párrafo 5. 4.2
7.2 Limpieza
1.
Quitar los componentes a limpiar;
2.
Quitar los componentes que no sean de acero inoxidable (por
ejemplo, la junta tórica de las boquillas);
3.
Sumergir las piezas de acero inoxidable en una solución de agua y
vinagre durante 12 horas (usar 4/5 de agua y 1/5 de vinagre);
4.
Aclarar con agua;
5.
Para incrustaciones calcáreas particularmente resistentes usar
vinagre puro durante 12 horas;
6.
Volver a montar los componentes siguiendo el orden inverso.
7.3 Sustitución
1.
Apagar el humiFog;
2.
Cerrar la llave de alimentación de agua externa.
Sustitución de boquillas y tapones
Atención: recordar las posiciones de las boquillas (A) y los tapones
(B). Sustituir con extremo cuidado.
A
B
Sustitución de las válvulas de interceptación NC
Importante: las válvulas de interceptación son electroválvulas
"normalmente cerradas", en el cuerpo de válvula encontramos tres
conexiones de G1/8"H (ver Fig. de al lado).
Importante recordar que la entrada del agua está en el agujero que se
encuentra en la posición central mientras que los dos agujeros laterales
son dos salidas que pueden ser usadas:
Singularmente cerrando con un tapón de G1/8"M la salida no utilizada;
Ambas si esto puede simplifi car las conexiones hidráulicas.
"humiFog multizone - spare parts" +0300068ML - rel. 1.0 - 15.01.2014
DEL SISTEMA DE DISTRIBUCIÓN
Fig. 7.a
3.
Desconectar el conector eléctrico;
4.
Desconectar el tubo de alimentación de agua a presión;
5.
Desenroscar la válvula de los racores;
6.
Desenroscar el racor de entrada a la válvula;
7.
Desenroscar el tapón de la salida de agua de la válvula no utilizada.
3 7
Sustitución de las válvulas de drenaje en el fi n de línea
8.
Desconectar el conector eléctrico;
9.
Desconectar el tubo de drenaje agua;
10.
Desenroscar de la válvula el racor para el tubo de drenaje;
11.
Desenroscar la válvula y el correspondiente machón por el colector
de distribución.
11
8
Sustitución de las válvulas de drenaje NA entre la bomba
y el sistema de distribución
12.
Desconectar el conector eléctrico;
13.
Desconectar el tubo de drenaje de agua;
14.
Desenroscar de la válvula el racor para el tubo de drenaje;
15.
Desenroscar la válvula y el correspondiente machón por la "T".
12
15
14
Fig. 7.b
Fig. 7.c
Fig. 7.d
