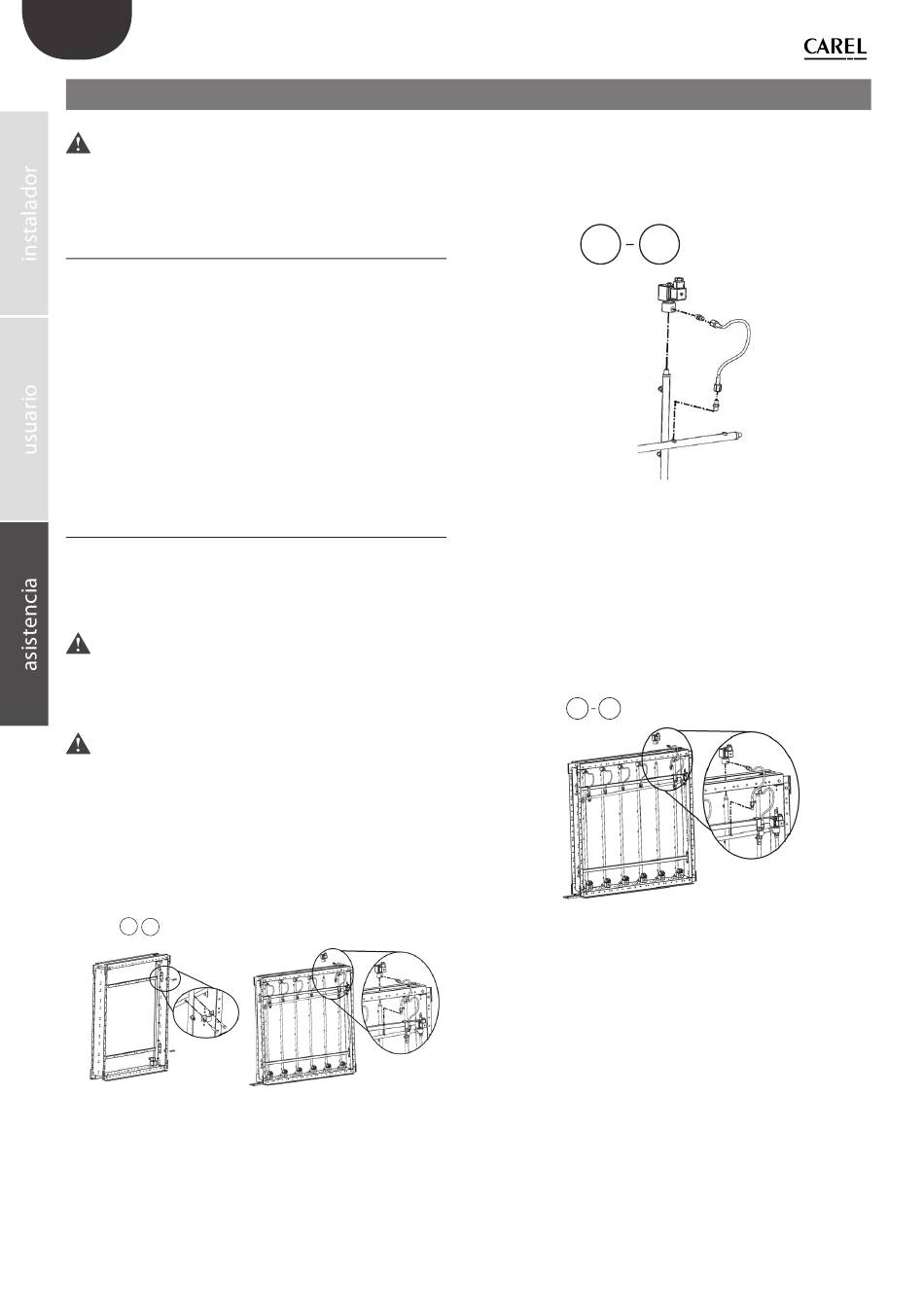

5. SUSTITUCIÓN Y LIMPIEZA DE LOS COMPONENTES DEL BASTIDOR
Atención:
•
Usar tefl ón líquido garantizado para presión de agua de hasta 100 bar,
para sellar las conexiones hidráulicas;
•
Esperar 3 horas hasta que el tefl ón agarre.
5.1 Pérdidas de agua
•
Resolver usando tefl ón líquido para todas las conexiones sin juntas o
tóricas de goma;
•
Si es necesario, sustituir los componentes como se describe en el
párrafo siguiente.
Quitar los componentes a limpiar
1. Quitar los componentes no de acero inoxidable (por ejemplo juntas
tóricas de las boquillas);
2.
Sumergir las partes de acero inoxidable en solución de agua y vinagre
durante 12 horas (usar /5 de agua y 1/5 de vinagre);
3. Enjuagar con agua;
4.
Para incrustaciones de cal particularmente resistentes usar vinagre
puro durante 12 horas;
5. Volver a montar los componentes siguiendo el orden inverso.
5.2 Sustitución
1.
Apagar el humifog;
2. Cerrar el grifo de alimentación de agua exterior;
3. Quitar los conectores de las electroválvulas.
Boquillas y tapones
Atención: recordar las posiciones de boquillas/ tapones
4. Sustituir con extremo cuidado.
Colectores verticales
Atención:
•
Recordar la posición de cada colector;
•
Preservar la integridad de las válvulas NA y NC
5.
Quitar el fl exible;
6. Quitar la bobina de la electroválvula NA, NC
7.
Quitar el kit para el montaje de un colector vertical con tornillos y
arandelas ;
8. Quitar el adaptador para la conexión del fl exible;
9. Desenroscar la electroválvula NA.
10.
desenroscar la electroválvula NC;
5
10
"humiFog multizone - spare parts" +0300068ML - rel. 1.0 - 15.01.2014
Fig. 5.a
Válvulas NC y racores RD
11.
Electroválvulas: quitar la bobina
12.
Desenroscar la electroválvula NC/racores RD del colector vertical;
13. Desenroscar el adaptador del fl exible del cuerpo de la válvula
14.
Desenroscar el adaptador para el fl exible del distribuidor
11
Colector horizontal
15.
Quitar los kits para el montaje de un colector vertical con tornillos y
arandelas ;
16. Desenroscar los racores fl exibles
17. Desenroscar la electroválvula NA (válvula de ventilación) ;
18.
Desenroscar el adaptador para el fl exible del distribuidor
19.
Quitar el racor en ángulo para el vaciado de la electroválvula NA;
20. Desenroscar la curva G1/ " M/H.
18 20
12
14
Fig. 5.b
Fig. 5.c
