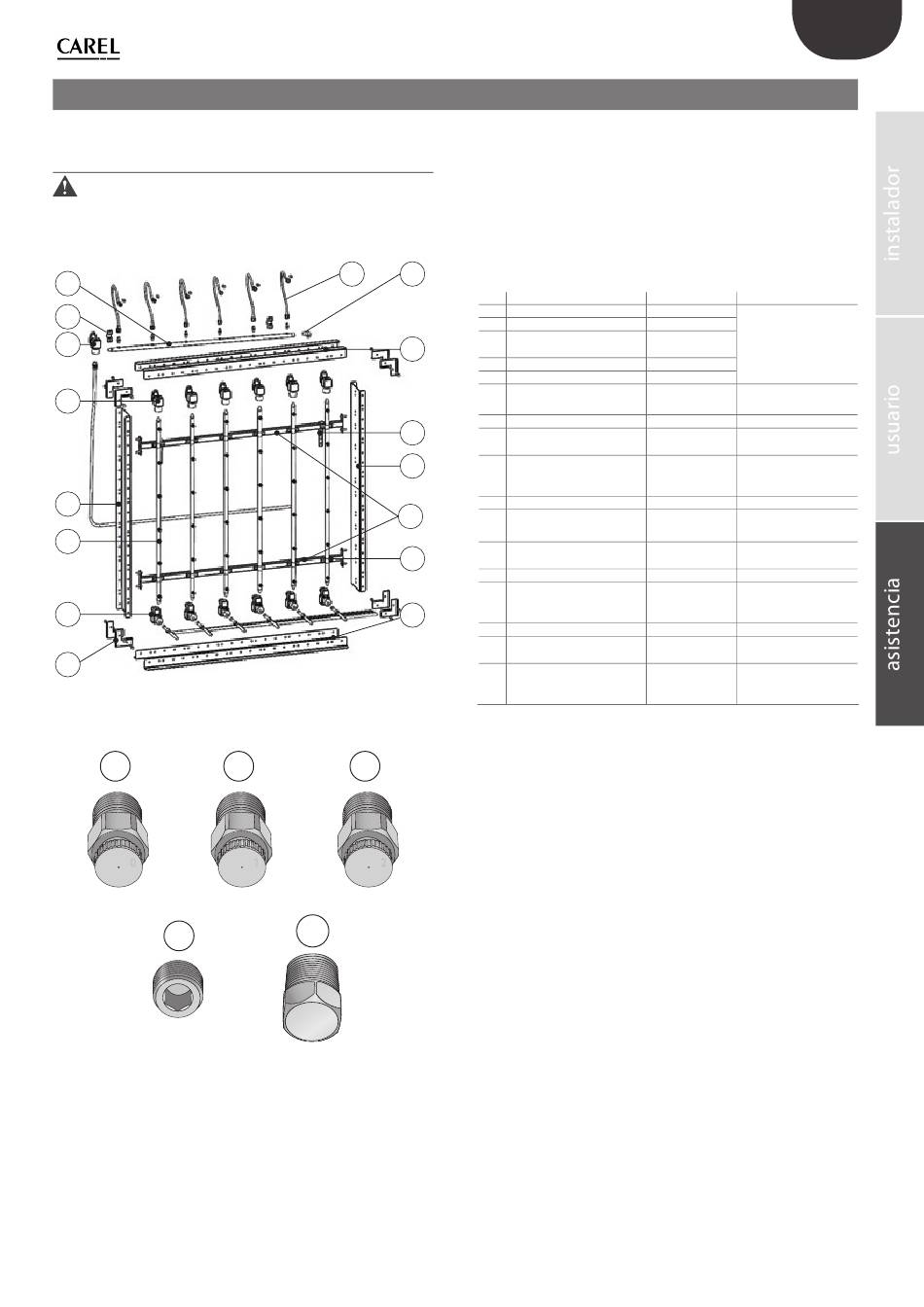

4. PIEZAS DE RECAMBIO DEL BASTIDOR
4.1 Lista de las piezas del sistema de
distribución en conducto
Atención:
•
Usar tefl ón líquido garantizado para presión de agua de hasta 100 bar,
para sellar las conexiones hidráulicas;
•
Esperar 3 horas para que el tefl ón agarre.
63
77
69
67
61
64
69
76
79
0
73
Fig. 4.b
.
66
62
Fig. 4.a
74 75
1 2
78
65
Ref. Descripción
60 Perfi l "L"
61 Perfi l lateral "C"
62 Barra soporte colectores
60
verticales
63 Colector horizontal
64 Colector vertical
65 Racor acodado G1/4" M/H
66 Flexible G1/8"
72
67 Electroválvula de acero
inoxidable 24 V 50 Hz NC
69 Electroválvula de acero
61
inoxidable 24 V 50 Hz NA
72 Pletina soporte distribuidor
74 boquilla atomizadora MTP1
2,8 kg/h marcado "1"
75 boquilla atomizadora MTP2
77
4,0 kg/h marcado "2"
76 kit 8 escuadritas
77 kit para el montaje de un
colector vertical con tornillos
60
y arandelas
78 Tapón NPT 1/8" M
79 Boquilla atomizadora MTP1
1,5 kg/h
kit tornillos M6 embridados
para montaje completo del
bastidor
11 "humiFog multizone - spare parts" +0300068ML - rel. 1.0 - 15.01.2014
SPA
Código Notas
98C733P** ** = longitud en relación
98C657P1**
al número de módulos
98C657P1**
de 3 -18 m
98C733P4**
98C585P2**
1309610AXX
14C531A097
1312110AXX
1312107AXX Código nuevo ( código
(1312115AXX) anterior) perfectamente
intercambiables
14C733A097
UAKMTP1000
UAKMTP2000
UAKS000000
UAKMOR0000
1309639AXX
UAKMTP0000
UAKVITIM60
Tab. 4.a
