5. REMPLACEMENT ET NETTOYAGE DES COMPOSANTS DU CHASSIS
Attention :
•
utiliser du téfl on liquide garanti pour une pression d'eau jusqu'à 100
bars afi n de sceller les raccordements hydrauliques ;
•
attendre 3 heures pour que le téfl on prenne.
5.1 Fuites d'eau
•
réparer en utilisant du téfl on liquide sur tous les raccordements sans
joints toriques ou joints en caoutchouc ;
•
au besoin, remplacer les composants comme indiqué dans le
paragraphe suivant.
Dépose des composants à nettoyer
1. déposer les composants qui ne sont pas en acier inoxydable (joints
toriques des buses par exemple) ;
2.
faire tremper les parties en acier inoxydable dans une solution d'eau
et de vinaigre pendant 12 heures (utiliser 4/5 d'eau pour 1/5 de
vinaigre) ;
3.
rincer à l'eau ;
4.
pour des incrustations de calcaire particulièrement résistantes,
utiliser du vinaigre pur pendant 12 heures ;
5. remonter les composants dans l'ordre inverse.
5.2 Remplacement
1. éteindre l'humifog ;
2. fermer le robinet d'alimentation en eau extérieure ;
3.
enlever les connecteurs des électrovannes.
Buses et bouchons
Attention : ne pas oublier les positions des buses et des bouchons
4. Procéder au remplacement avec le plus grand soin.
Collecteurs verticaux
Attention :
•
ne pas oublier la position de chaque collecteur ;
•
conserver l'intégrité des vannes NO et NC.
5.
enlever le fl exible ;
6. enlever la bobine de l'électrovanne NO, NC ;
7.
enlever le kit pour l'installation d'un collecteur vertical avec vis et
rondelles ;
8. enlever l'adaptateur pour le raccordement du fl exible ;
9. dévisser l'électrovanne NO ;
10.
dévisser l'électrovanne NC.
5
10
"humiFog multizone - spare parts" +0300068ML - rel. 1.0 - 15.01.2014

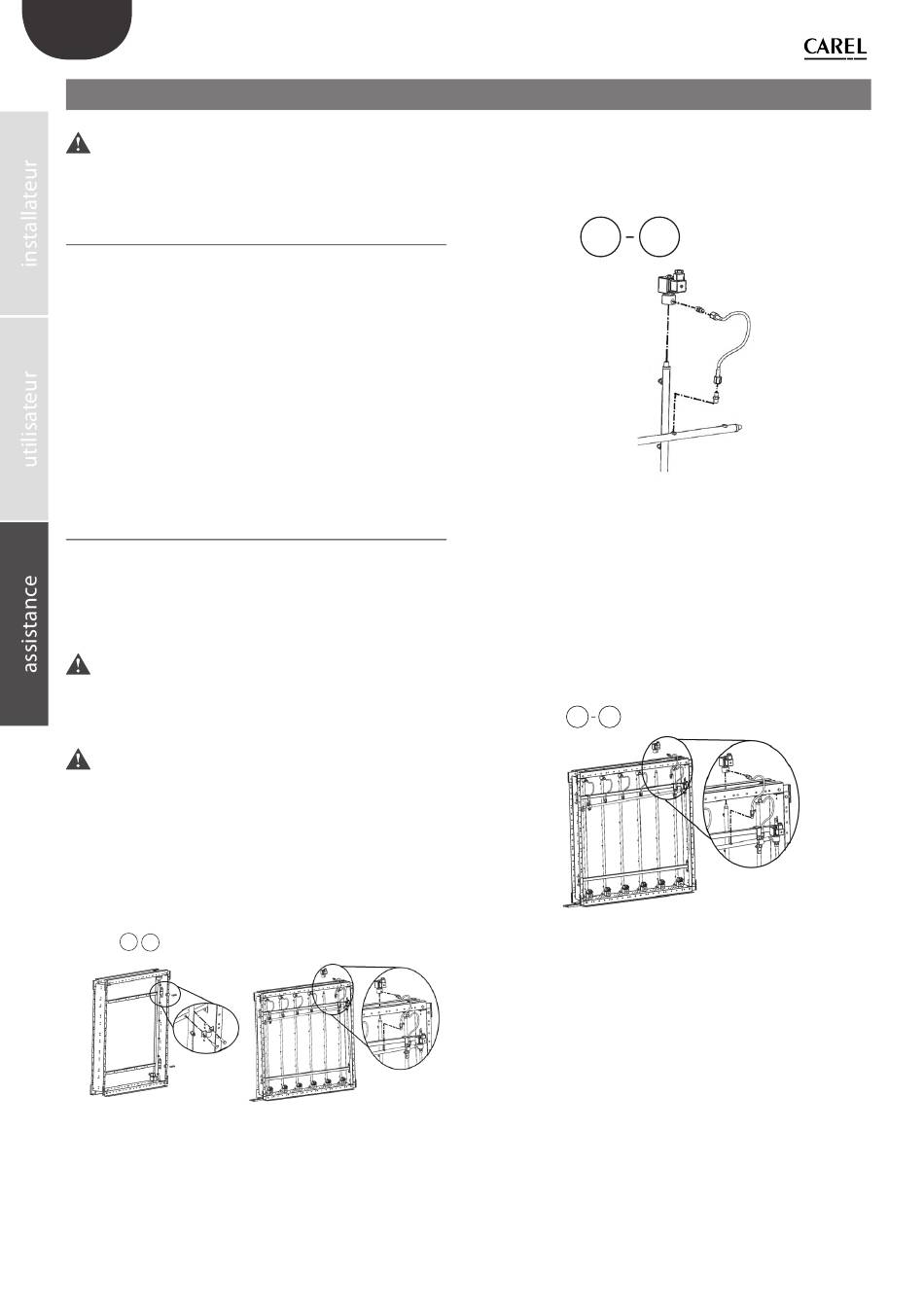

Fig. 5.a
Vannes NC et raccords RD
11.
électrovannes : enlever la bobine ;
12.
dévisser l'électrovanne NC/raccords RD du collecteur vertical ;
13. dévisser l'adaptateur du fl exible du corps de vanne ;
14.
dévisser l'adaptateur pour le fl exible du distributeur.
11
Collecteur horizontal
15. enlever les
kits pour l'installation d'un collecteur vertical avec vis et
;
rondelles
16.
dévisser les raccords des fl exibles ;
17.
dévisser l'électrovanne NO (vanne de ventilation) ;
18. dévisser l'adaptateur pour le fl exible du distributeur ;
19.
retirer le raccord coudé pour la décharge de l'électrovanne NO ;
20.
dévisser la courbe G1/ " M/F.
18 20
12
14
Fig. 5.b
Fig. 5.c
