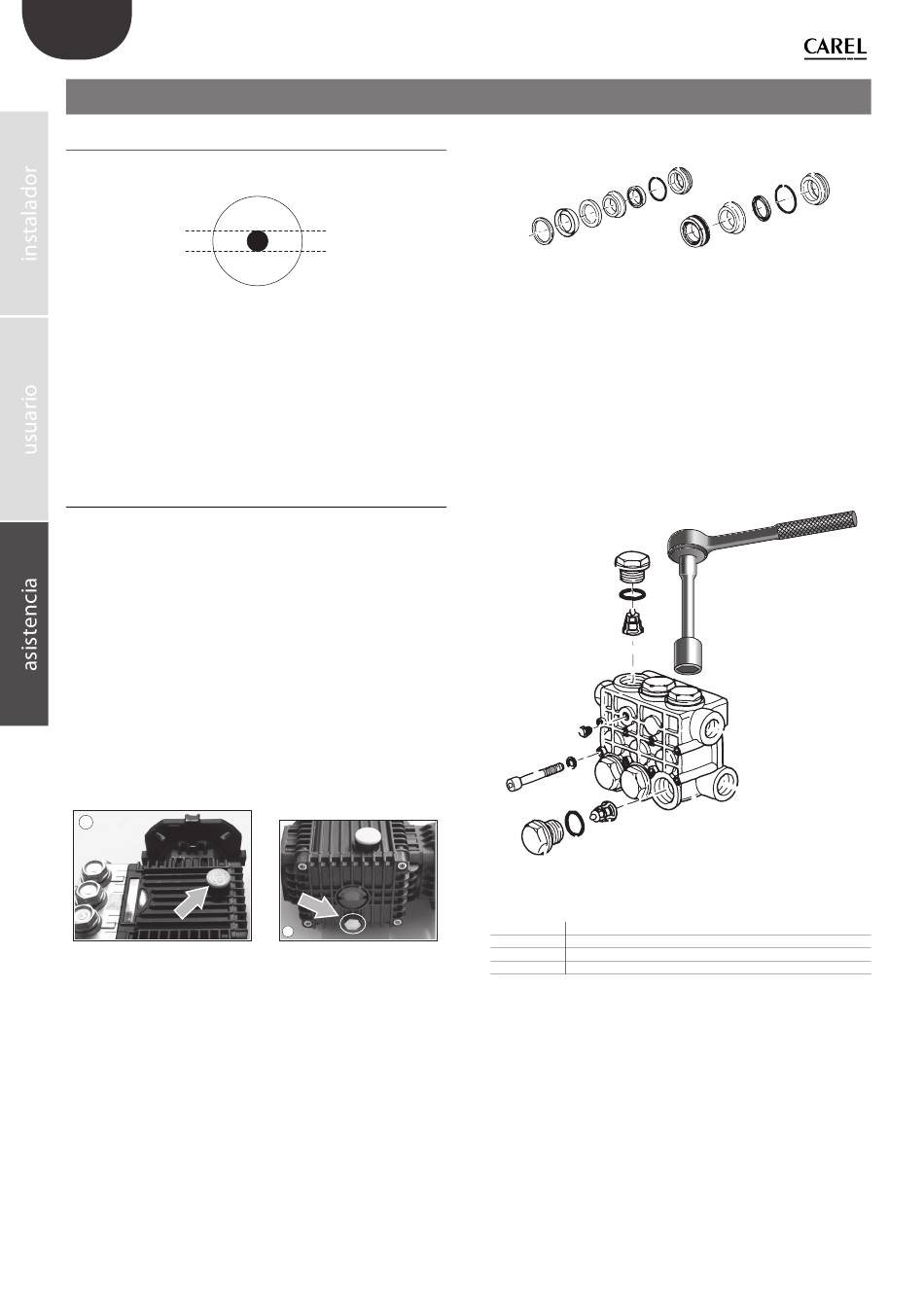

2. MANTENIMIENTO PREVENTIVO DE LA BOMBA
2.1 Inspección del nivel del aceite
El control visual del nivel del aceite se efectúa mensualmente. En la fi gura
se representa el correcto nivel del aceite en el indicador.
La fi gura muestra la parte anterior del indicador de nivel del aceite en
plexiglás transparente.
Si el nivel fuese inferior al que se muestra en la fi gura, realizar un rellenado
de aceite para recuperar el nivel correcto, en caso de encontrar fugas de
aceite, contactar con CAREL.
2.1 2.2 Sustitución de aceite, juntas y
válvulas
Cada 4000 horas de funcionamiento es necesario sustituir el aceite,
cambiar las juntas y las válvulas de la bomba.
Sustitución del aceite
1.
Apagar el humiFog;
2.
Cerrar la alimentación de agua externa;
3. Acceder a la sección hidráulica;
4.
Quitar el tapón de color amarillo del lado superior de la bomba y
abrir el tapón del drenaje del aceite situado en el lado posterior de
la bomba;
5. Vaciar el aceite y cerrar el tapón inferior;
6.
Eliminar el aceite según las normas locales;
7.
Rellenar con aceite tipo (ISO 68) SAE 20 W - 30 W hasta el nivel
indicado, unos 350 ml de aceite);
8. Cerrar el tapón superior del aceite;
9.
Cerrar la sección hidráulica;
10.
Encender el humiFog.
4
Fig. 2.b
Sustitución de las juntas
1. Apagar el humiFog;
2. Cerrar la alimentación del agua externa;
3.
Acceder a la sección hidráulica;
4.
desconectar el cableado de la sonda de presión del presostato HP, de
la electroválvula de seguridad y de la sonda NTC (Fig. 4.b);
5.
Desconectar el tubo fl exible de impulsión de la salida de la bomba;
6.
Desenroscar los 8 tornillos hexagonales que mantienen unida la
cabeza de la bomba al cárter;
7. Sustituir las juntas existentes;
8.
volver a atornillar las 8 tornillos hexagonales que mantienen unida la
cabeza de la bomba al cárter;
9. Conectar el tubo fl exible de impulsión de la salida de la bomba;
10.
conectar el cableado de la sonda de presión del presostato HP, de la
electroválvula de seguridad y de la sonda NTC;
"humiFog multizone - spare parts" +0300068ML - rel. 1.0 - 15.01.2014
Fig. 2.a
4
Fig. 2.c
11.
Cerrar la sección hidráulica;
12.
Encender el humiFog.
Sustitución de las válvulas
1.
Apagar el humiFog;
2.
Cerrar la alimentación de agua externa;
3. Acceder a la sección hidráulica;
4. Desenroscar los tres tapones situados sobre la superfi cie superior y
frontal de la cabeza de la bomba;
5.
Sustituir las 6 válvulas existentes;
6. Enroscar los tres tapones situados sobre la superfi cie superior y
frontal de la cabeza de la bomba;
7.
Cerrar la sección hidráulica;
8. Encender el humiFog.
Códigos de las piezas de recambio:
UAKVGO1500 Kit de juntas y válvulas para UA 100-200-320 con bomba de latón
UAKVGO1800 Kit de juntas y válvulas para UA 460-600 con bomba de latón.
UAKVGX1500 Kit de juntas y válvulas para UA 100-200-320 con bomba inox.
UAKVGX1800 Kit de juntas y válvulas para UA 460-600 con bomba inox.
El reseteo del contador de horas es accesible desde el menú "mantenedor
-> contador de horas" y requiere la contraseña del mantenedor.
8
Fig. 2.d
Fig. 2.e
Tab. 2.a
