3.2 Remplacement des composants
électriques de l'armoire
1
8
Position code pièce de description
rechange
1 UAKTRB0000 transformateur 400 VA
UAKTRB1000 transformateur 600 VA (UA600... et UA1K0....)
2 UAKVFD0750 UA100/200***** - variateur 0,75 kW 230 V
UAKVFD1500 UA320/460***** - variateur 1,5 kW 230 V
UAKVFD2200 UA600***** - variateur 2,2 kW 230 V
UAKVFD3000 UA1K0***** - variateur 3 kW 400 - 460 V
3 URKTR20000 transformateur 100 VA
4 UAKPCO5H00 pCO5+ large pour UAXXXHX4XX
UAKPCO5Z00 pCO5+ large pour UAXXXZX4XX
UAKPCO5S00 pCO5+ large pour UAXXXSX4XX
PCOUMI2000
5 pCO umid
6 PCOE0048500 pCO I-O carte d'extension RS485
7 UAKREL24040 kit relais 24 V 4 échanges
8 UAKFUSETR0 kit fusibles transformateurs
9 UAKFUSEVA0 kit fusibles vannes
Remplacement du variateur
1.
débrancher les câbles;
2. dévisser délicatement le variateur;
3. remplacer par un variateur neuf;
4.
rebrancher les câbles;
5.
vérifi er que la mise à la terre des blindages des câbles de commande
(li1, +2 ) et de puissance (U, V, W, PE) soit correcte;
6.
repositionner le couvercle du terminal;
7.
fermer la section électrique;
8. allumer l'humiFog.
"humiFog multizone - spare parts" +0300068ML - rel. 1.0 - 15.01.2014
2
3
7
5
6
4
9

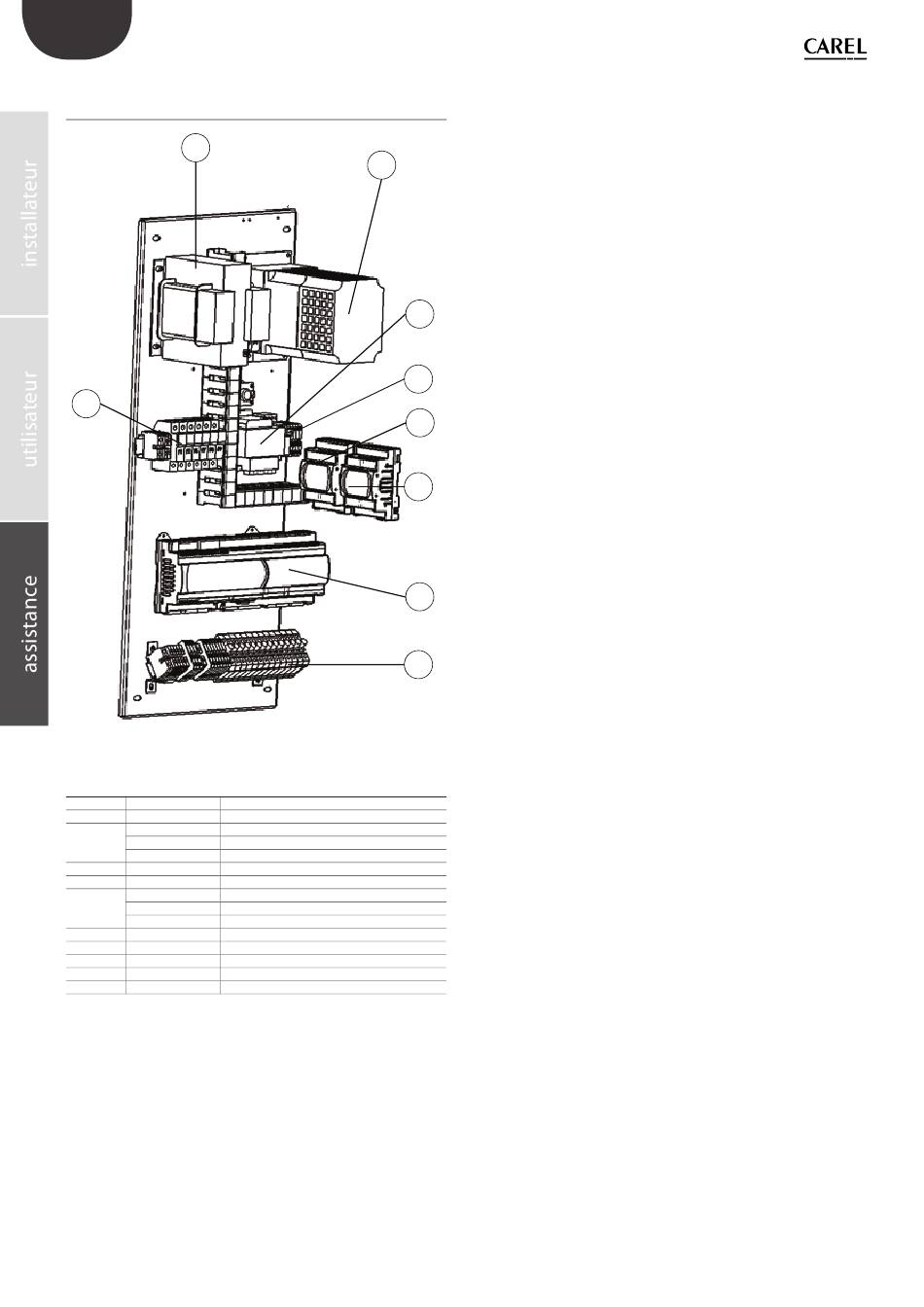

Fig. 3.d
