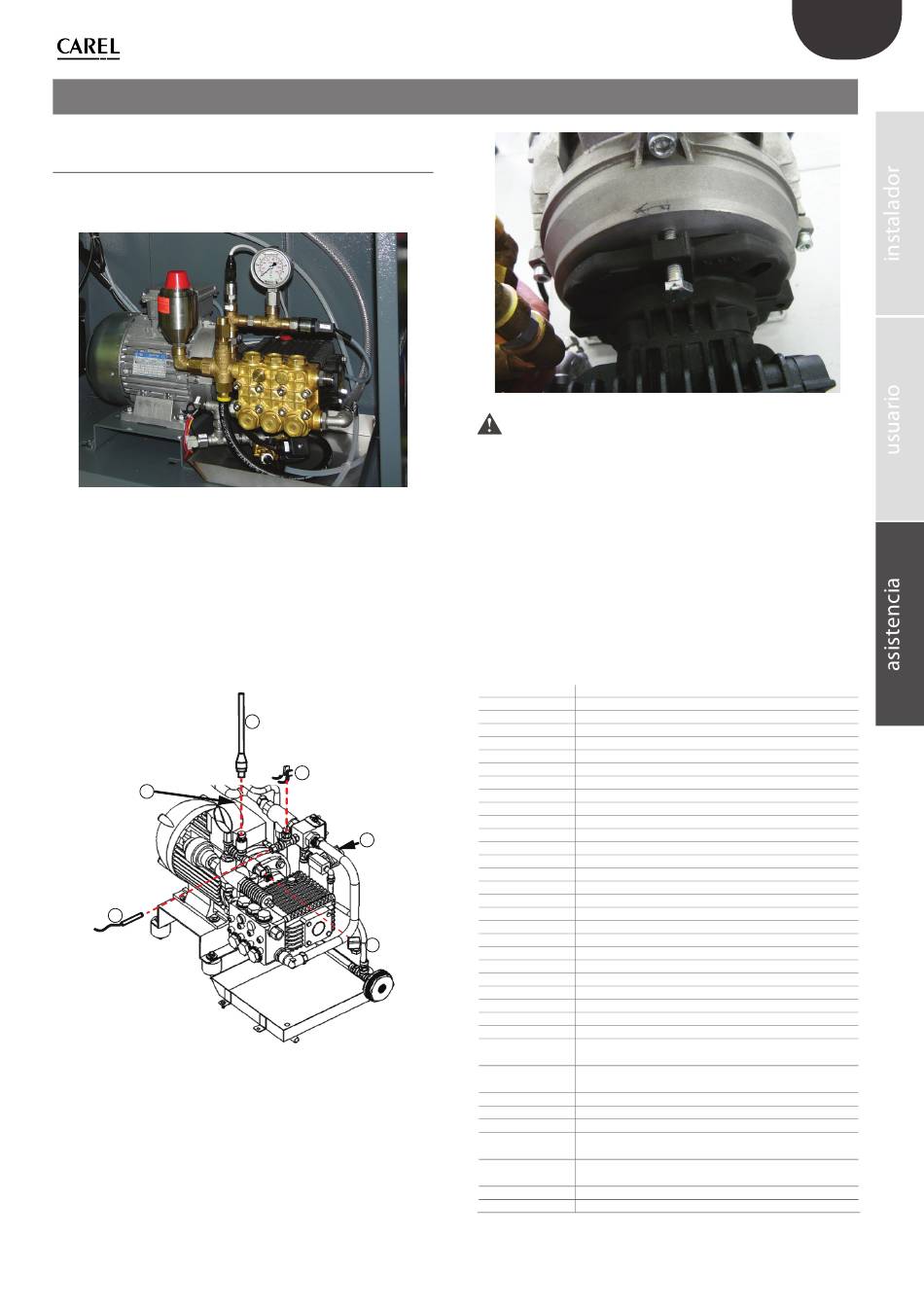

3. SUSTITUCIÓN DE LOS COMPONENTES DEL CUADRO
3.1 Motor, bomba y los componentes
correspondientes
Este capítulo proporciona explicaciones sobre la sustitución del
motor, de la bomba y de todos los componentes externos conectados
directamente a ellos.
1.
Repetir los puntos del 1 al 6, como en el párrafo 2.2 subpárrafo
"Sustitución de las juntas";
2.
Quitar los cables de potencia del motor ¡prestando atención a los
terminales a los que están conectados los cables!
3.
Quitar la sonda de temperatura (Fig. 3.b ref. F);
4.
Quitar los conectores de la sonda presión, (Fig. 3.b ref. B) del presostato
de máxima presión (Fig. 3.b ref. C) y de la válvula de seguridad (Fig.
3.b ref. D);
5.
Desenroscar el soporte de la bomba del cuadro;
6.
Extraer el motor y la bomba del cuadro;
A
F
Fig. 3.b
Leyenda:
A.
Tapa de conexiones del motor
B.
Conector del transductor de presión
C.
Conector del presostato de HP
D.
Conector de la electroválvula de bypass
E.
Faston de la válvula térmica
F.
Sonda de temperatura NTC
7.
Desenroscar las tornillos entre la bomba y el motor. En caso de
que la retirada de la bomba fuese difi cultosa, utilizar las tornillos de
acoplamiento como extractor (Fig. 3.c);
8.
Desenroscar el motor de la plancha.
Fig. 3.a
B
E
D
C
D
Atención: no perder el pasador entre motor y bomba
Ahora es posible sustituir el motor (continuar con la bomba)
9.
Desmontar todos los componentes necesarios en la secuencia
indicada;
10.
Quitar la válvula de recirculación en la secuencia indicada. Ahora es
posible sustituir la bomba;
11.
Volver a montar todos los componentes en el orden inverso;
12.
Usando el tefl ón líquido para las conexiones a alta presión. Esperar
a que el tefl ón líquido se seque durante al menos 6 h antes de
alimentar hidráulicamente las partes ensambladas;
13.
Abrir la alimentación externa de agua;
14.
Rellenar los fi ltros de agua (Fig. 1.c);
15.
Cerrar la sección hidráulica;
16.
Encender el humiFog.
UAKP100D00
Kit bomba latón para UA100
UAKP100D01
Kit bomba inox para UA100
UAKP100D12
Kit bomba inox para UA100 + sm + sin silicona
UAKP200D00
Kit bomba latón para UA200
UAKP200D01
Kit bomba inox para UA200
UAKP200D02
Kit bomba inox para UA200 + sin silicona
UAKP200D10
Kit bomba latón para UA200 + sm
UAKP200D11
Kit bomba inox para UA200 + sm
UAKP200D12
Kit bomba inox para UA200 + sm + sin silicona
UAKP320D10
Kit bomba latón para UA320 + sm
UAKP320D11
Kit bomba inox para UA320 + sm
UAKP320D12
Kit bomba inox para UA320 + sm + sin silicona
UAKP460D10
Kit bomba latón para UA460 + sm
UAKP460D11
Kit bomba inox para UA460 + sm
UAKP460D12
Kit bomba inox para UA460 + sm + sin silicona
UAKP600D10
Kit bomba latón para UA600 + sm
UAKP600D11
Kit bomba inox para UA600 + sm
UAKP600D12
Kit bomba inox para UA600 + sm + sin silicona
UAKP1K0D10
Kit bomba latón para UA1K0 + sm
UAKP1K0D11
Kit bomba inox para UA1K0 + sm
UAKP1K0D12
Kit bomba inox para UA1K0 + sm + sin silicona
UAKM075F50
Kit motor eléctrico 1hp para UA100HD-UA200HD-UA100ZD-
UA200ZD
UAKM150F50
Kit motor eléctrico 2hp para UA320HD-UA460HD-UA320ZD-
UA460ZD
UAKM220F50
Kit motor eléctrico 3hp para UA600HD UA600ZD
UAKM300F50
Kit motor eléctrico 3hp para UA1K0HL UA1K0ZL
UAKM075F60
Kit motor eléctrico 1hp para UA100HU-UA200HU-UA100ZU-
UA200ZU
UAKM150F60
Kit motor eléctrico 2hp para UA360HU-UA420HU-UA360ZU-
UA420ZU
UAKM220F60
Kit motor eléctrico 3hp para UA600HU-UA600ZU
UAKM300F60
Kit motor eléctrico 3hp para UA1K0HM UA1K0ZM
9
"humiFog multizone - spare parts" +0300068ML - rel. 1.0 - 15.01.2014
