3.2 Sustitución de los componentes
eléctricos del cuadro
1
8
Posición Código de
recambio
1 UAKTRB0000 Transformador 400 VA
UAKTRB1000 Transformador 600 VA (UA600... y UA1K0....)
2 UAKVFD0750 UA100/200***** - inverter 0,75 KW 230 V
UAKVFD1500 UA320/460***** - inverter 1,5 KW 230 V
UAKVFD2200 UA600***** - inverter 2,2 KW 230 V
UAKVFD3000 UA1K0***** - inverter 3 KW 400 - 460 V
3 URKTR20000 Transformador 100 VA
4 UAKPCO5H00 pCO5+ large para UAXXXHX4XX
UAKPCO5Z00 pCO5+ large para UAXXXZX4XX
UAKPCO5S00 pCO5+ large para UAXXXSX4XX
PCOUMI2000
5 pCO umid
6 PCOE0048500 pCO I-O expansion card RS485
7 UAKREL24040 Kit de relés 24 V 4 conmutaciones
8 UAKFUSETR0 Kit de fusibles de transformadores
9 UAKFUSEVA0 Kit de fusibles de válvulas
Sustitución del inverter
1.
Desconectar los cables;
2. Desenroscar el inverter con delicadeza;
3. Sustituir por un nuevo inverter;
4.
Volver a conectar los cables;
5.
Verifi car la correcta puesta a tierra de las pantallas de los cables de
maniobra (li1, +2 ) y de potencia (U, V, W, PE);
6.
Volver a poner la tapa del terminal;
7.
Cerrar la sección eléctrica;
8.
Encender el humiFog.
"humiFog multizone - spare parts" +0300068ML - rel. 1.0 - 15.01.2014
2

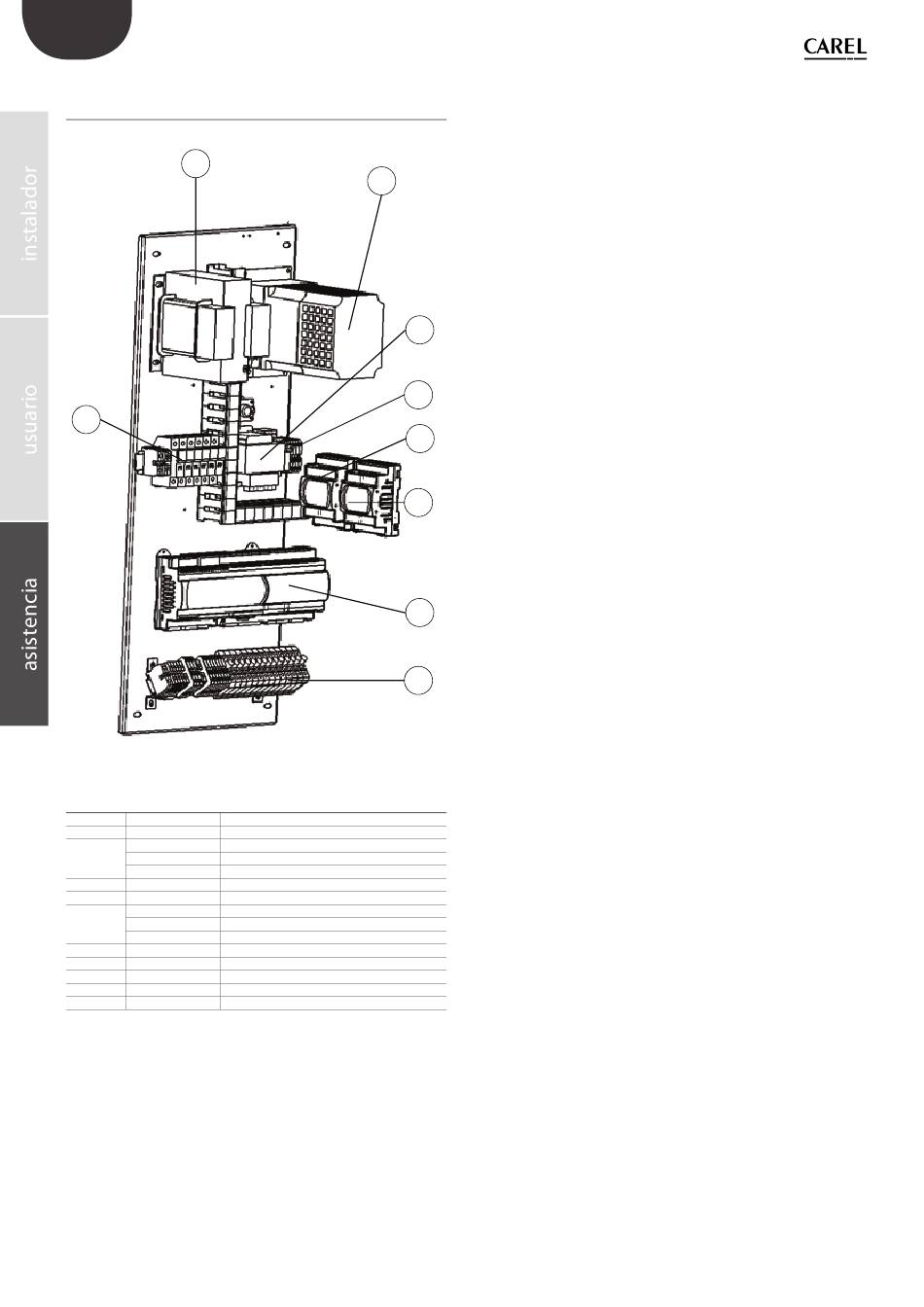

Fig. 3.d
