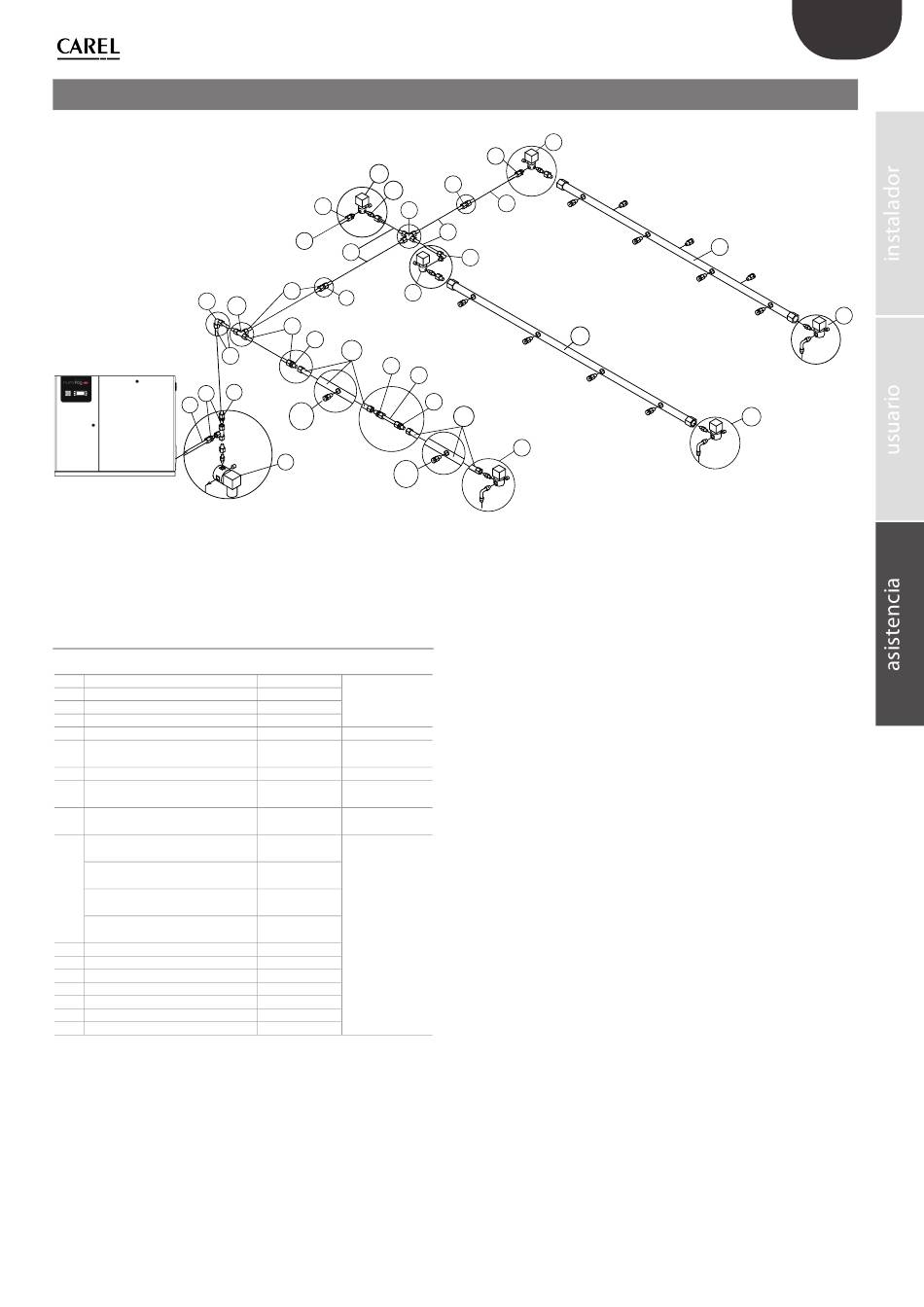

6. PIEZAS DE RECAMBIO PARA SISTEMA DE DISTRIBUCIÓN EN AMBIENTE
213
83
210
80
6.1 Lista de piezas de recambio para
distribución en ambiente
Ref. Descripción
73 Tapón G1/8"M
74 Boquilla atomizadora MTP1 2,7 l/h
78 Tapón NPT 1/8"M
79 Boquilla atomizadora MTP0 1,45 l/h UAKMTP0000
200 Kit electroválvula de drenaje central UAKCD0000*
201 Kit electroválvula de drenaje para
colector
202 Kit electroválvula de parcialización
206 Colector de 4 agujeros paso 600
207 Colector de 7 agujeros paso 300
208 Kit de extensión d.10 L= 3 m; Un
tubo de acero inox
Kit de extensión d.10 L= 6 m; dos
tubos de acero inox
Tubos de extensión Ø10 L= 12 m
(cuatro tubos de acero inox)
Tubos de extensión Ø10 L= 18 m;
seis tubos de acero inox
209 Terminal recto x tubo Ø10
210 Terminal recto G1/4"m x tubo Ø10
211 Terminal recto G1/8"m x tubo Ø10
212 "T" hembra x tubo Ø10
213 Codo hembra x tubo Ø10
214 Codo hembra tubo Ø10 x1/8"
215 "X" hembra x tubo Ø10
*: 0= agua no agresiva; 1= agua agresiva.
202
210
206
215
201
83
83
200
212
83
210
206
207
210
83
74
78
79
200
74
78
79
Fig. 6.a
Código Notas
1309633AXX Ref. Fig. 5.b
UAKMTP1000
1309639AXX
UAKVAL000*
UAKVALNC00
UAKC4FP600 4 Agujeros en un
lado
UAKC7FP300 4+3 Agujeros en
los dos lados
UAKT030000 Ref. Fig. 7.a
UAKT060000
UAKT012000
UAKT018000
UAKTD00000
UAKTD14000
UAKTD18000
UAKTT00000
UAKTG00000
UAKTG18000
UAKTX00000
Tab. 6.a
202
211
200
83
83
214
202
206
83
210
206
207
201
13 "humiFog multizone - spare parts" +0300068ML - rel. 1.0 - 15.01.2014
