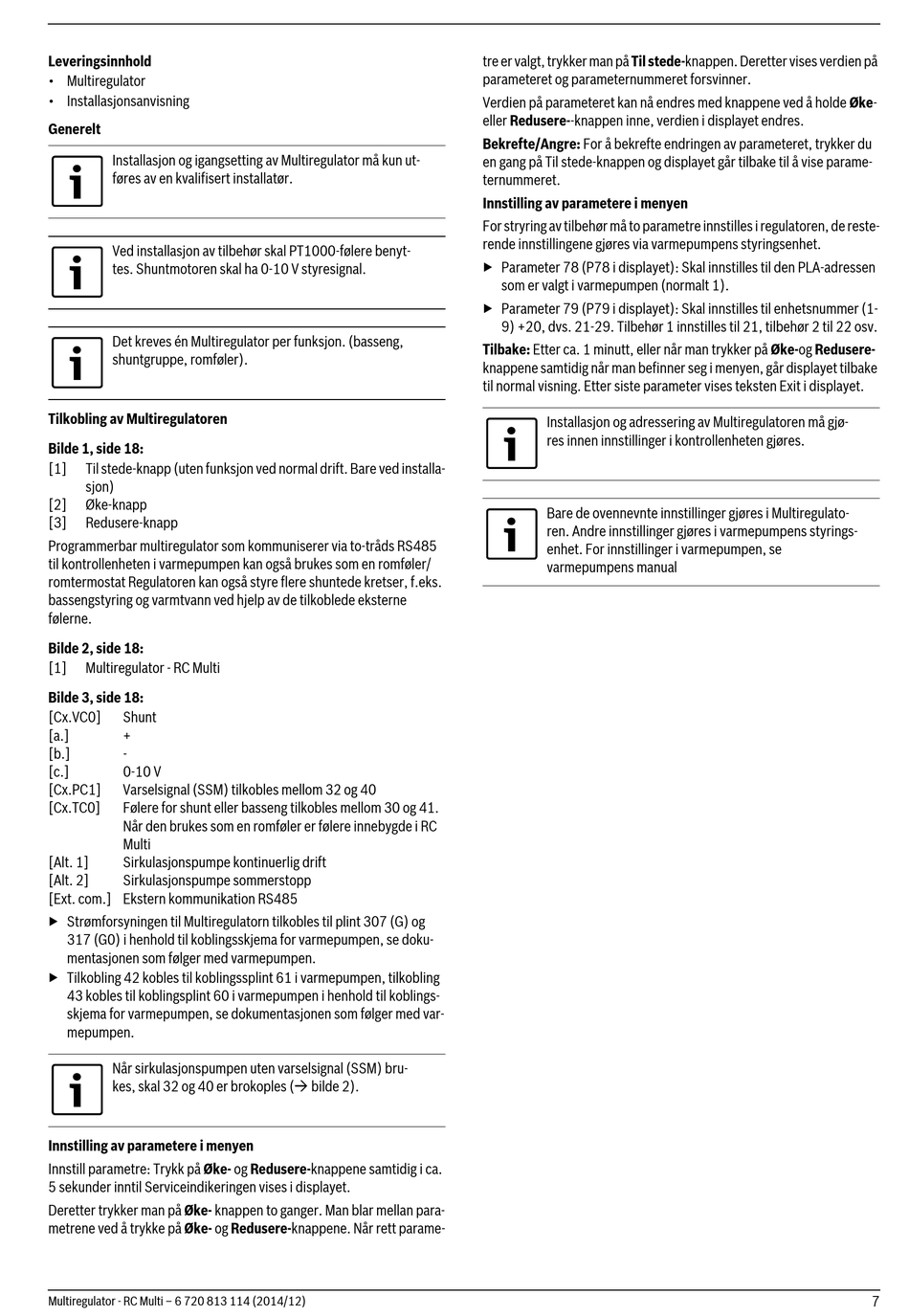

Leveringsinnhold
• Multiregulator
• Installasjonsanvisning
Generelt
Installasjon og igangsetting av Multiregulator må kun ut-
føres av en kvalifisert installatør.
Ved installasjon av tilbehør skal PT1000-følere benyt-
tes. Shuntmotoren skal ha 0-10 V styresignal.
Det kreves én Multiregulator per funksjon. (basseng,
shuntgruppe, romføler).
Tilkobling av Multiregulatoren
Bilde 1, side 18:
[1]
Til stede-knapp (uten funksjon ved normal drift. Bare ved installa-
sjon)
[2]
Øke-knapp
[3]
Redusere-knapp
Programmerbar multiregulator som kommuniserer via to-tråds RS485
til kontrollenheten i varmepumpen kan også brukes som en romføler/
romtermostat Regulatoren kan også styre flere shuntede kretser, f.eks.
bassengstyring og varmtvann ved hjelp av de tilkoblede eksterne
følerne.
Bilde 2, side 18:
[1]
Multiregulator - RC Multi
Bilde 3, side 18:
[Cx.VC0]
Shunt
[a.]
+
[b.]
-
[c.]
0-10 V
[Cx.PC1]
Varselsignal (SSM) tilkobles mellom 32 og 40
[Cx.TC0]
Følere for shunt eller basseng tilkobles mellom 30 og 41.
Når den brukes som en romføler er følere innebygde i RC
Multi
[Alt. 1]
Sirkulasjonspumpe kontinuerlig drift
[Alt. 2]
Sirkulasjonspumpe sommerstopp
[Ext. com.] Ekstern kommunikation RS485
▶ Strømforsyningen til Multiregulatorn tilkobles til plint 307 (G) og
317 (G0) i henhold til koblingsskjema for varmepumpen, se doku-
mentasjonen som følger med varmepumpen.
▶ Tilkobling 42 kobles til koblingssplint 61 i varmepumpen, tilkobling
43 kobles til koblingsplint 60 i varmepumpen i henhold til koblings-
skjema for varmepumpen, se dokumentasjonen som følger med var-
mepumpen.
Når sirkulasjonspumpen uten varselsignal (SSM) bru-
kes, skal 32 og 40 er brokoples ( bilde 2).
Innstilling av parametere i menyen
Innstill parametre: Trykk på Øke- og Redusere-knappene samtidig i ca.
5 sekunder inntil Serviceindikeringen vises i displayet.
Deretter trykker man på Øke- knappen to ganger. Man blar mellan para-
metrene ved å trykke på Øke- og Redusere-knappene. Når rett parame-
Multiregulator - RC Multi – 6 720 813 114 (2014/12)
tre er valgt, trykker man på Til stede-knappen. Deretter vises verdien på
parameteret og parameternummeret forsvinner.
Verdien på parameteret kan nå endres med knappene ved å holde Øke-
eller Redusere--knappen inne, verdien i displayet endres.
Bekrefte/Angre: For å bekrefte endringen av parameteret, trykker du
en gang på Til stede-knappen og displayet går tilbake til å vise parame-
ternummeret.
Innstilling av parametere i menyen
For stryring av tilbehør må to parametre innstilles i regulatoren, de reste-
rende innstillingene gjøres via varmepumpens styringsenhet.
▶ Parameter 78 (P78 i displayet): Skal innstilles til den PLA-adressen
som er valgt i varmepumpen (normalt 1).
▶ Parameter 79 (P79 i displayet): Skal innstilles til enhetsnummer (1-
9) +20, dvs. 21-29. Tilbehør 1 innstilles til 21, tilbehør 2 til 22 osv.
Tilbake: Etter ca. 1 minutt, eller når man trykker på Øke-og Redusere-
knappene samtidig når man befinner seg i menyen, går displayet tilbake
til normal visning. Etter siste parameter vises teksten Exit i displayet.
Installasjon og adressering av Multiregulatoren må gjø-
res innen innstillinger i kontrollenheten gjøres.
Bare de ovennevnte innstillinger gjøres i Multiregulato-
ren. Andre innstillinger gjøres i varmepumpens styrings-
enhet. For innstillinger i varmepumpen, se
varmepumpens manual
7
