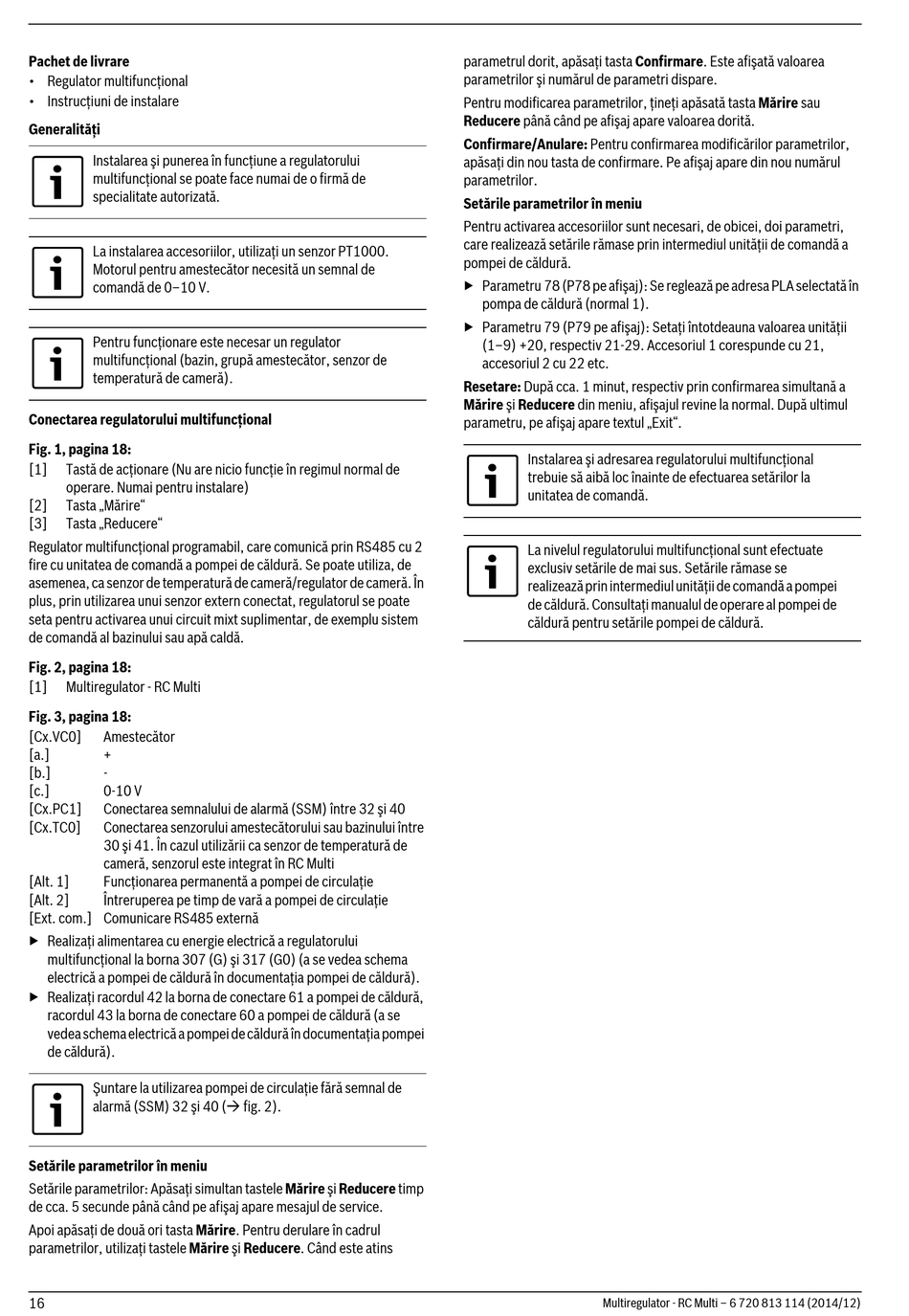

Bosch RC Multi Handbuch Seite 16

Pachet de livrare
• Regulator multifuncţional
• Instrucţiuni de instalare
Generalităţi
Instalarea şi punerea în funcţiune a regulatorului
multifuncţional se poate face numai de o firmă de
specialitate autorizată.
La instalarea accesoriilor, utilizaţi un senzor PT1000.
Motorul pentru amestecător necesită un semnal de
comandă de 0–10 V.
Pentru funcţionare este necesar un regulator
multifuncţional (bazin, grupă amestecător, senzor de
temperatură de cameră).
Conectarea regulatorului multifuncţional
Fig. 1, pagina 18:
[1] Tastă de acţionare (Nu are nicio funcţie în regimul normal de
operare. Numai pentru instalare)
[2] Tasta „Mărire"
[3] Tasta „Reducere"
Regulator multifuncţional programabil, care comunică prin RS485 cu 2
fire cu unitatea de comandă a pompei de căldură. Se poate utiliza, de
asemenea, ca senzor de temperatură de cameră/regulator de cameră. În
plus, prin utilizarea unui senzor extern conectat, regulatorul se poate
seta pentru activarea unui circuit mixt suplimentar, de exemplu sistem
de comandă al bazinului sau apă caldă.
Fig. 2, pagina 18:
[1] Multiregulator - RC Multi
Fig. 3, pagina 18:
[Cx.VC0] Amestecător
[a.] +
[b.] -
[c.] 0-10 V
[Cx.PC1] Conectarea semnalului de alarmă (SSM) între 32 şi 40
[Cx.TC0] Conectarea senzorului amestecătorului sau bazinului între
30 şi 41. În cazul utilizării ca senzor de temperatură de
cameră, senzorul este integrat în RC Multi
[Alt. 1] Funcţionarea permanentă a pompei de circulaţie
[Alt. 2] Întreruperea pe timp de vară a pompei de circulaţie
[Ext. com.] Comunicare RS485 externă
▶ Realizaţi alimentarea cu energie electrică a regulatorului
multifuncţional la borna 307 (G) şi 317 (G0) (a se vedea schema
electrică a pompei de căldură în documentaţia pompei de căldură).
▶ Realizaţi racordul 42 la borna de conectare 61 a pompei de căldură,
racordul 43 la borna de conectare 60 a pompei de căldură (a se
vedea schema electrică a pompei de căldură în documentaţia pompei
de căldură).
Şuntare la utilizarea pompei de circulaţie fără semnal de
alarmă (SSM) 32 şi 40 ( fig. 2).
Setările parametrilor în meniu
Setările parametrilor: Apăsaţi simultan tastele Mărire şi Reducere timp
de cca. 5 secunde până când pe afişaj apare mesajul de service.
Apoi apăsaţi de două ori tasta Mărire. Pentru derulare în cadrul
parametrilor, utilizaţi tastele Mărire şi Reducere. Când este atins
16
parametrul dorit, apăsaţi tasta Confirmare. Este afişată valoarea
parametrilor şi numărul de parametri dispare.
Pentru modificarea parametrilor, ţineţi apăsată tasta Mărire sau
Reducere până când pe afişaj apare valoarea dorită.
Confirmare/Anulare: Pentru confirmarea modificărilor parametrilor,
apăsaţi din nou tasta de confirmare. Pe afişaj apare din nou numărul
parametrilor.
Setările parametrilor în meniu
Pentru activarea accesoriilor sunt necesari, de obicei, doi parametri,
care realizează setările rămase prin intermediul unităţii de comandă a
pompei de căldură.
▶ Parametru 78 (P78 pe afişaj): Se reglează pe adresa PLA selectată în
pompa de căldură (normal 1).
▶ Parametru 79 (P79 pe afişaj): Setaţi întotdeauna valoarea unităţii
(1–9) +20, respectiv 21-29. Accesoriul 1 corespunde cu 21,
accesoriul 2 cu 22 etc.
Resetare: După cca. 1 minut, respectiv prin confirmarea simultană a
Mărire şi Reducere din meniu, afişajul revine la normal. După ultimul
parametru, pe afişaj apare textul „Exit".
Instalarea şi adresarea regulatorului multifuncţional
trebuie să aibă loc înainte de efectuarea setărilor la
unitatea de comandă.
La nivelul regulatorului multifuncţional sunt efectuate
exclusiv setările de mai sus. Setările rămase se
realizează prin intermediul unităţii de comandă a pompei
de căldură. Consultaţi manualul de operare al pompei de
căldură pentru setările pompei de căldură.
Multiregulator - RC Multi – 6 720 813 114 (2014/12)
