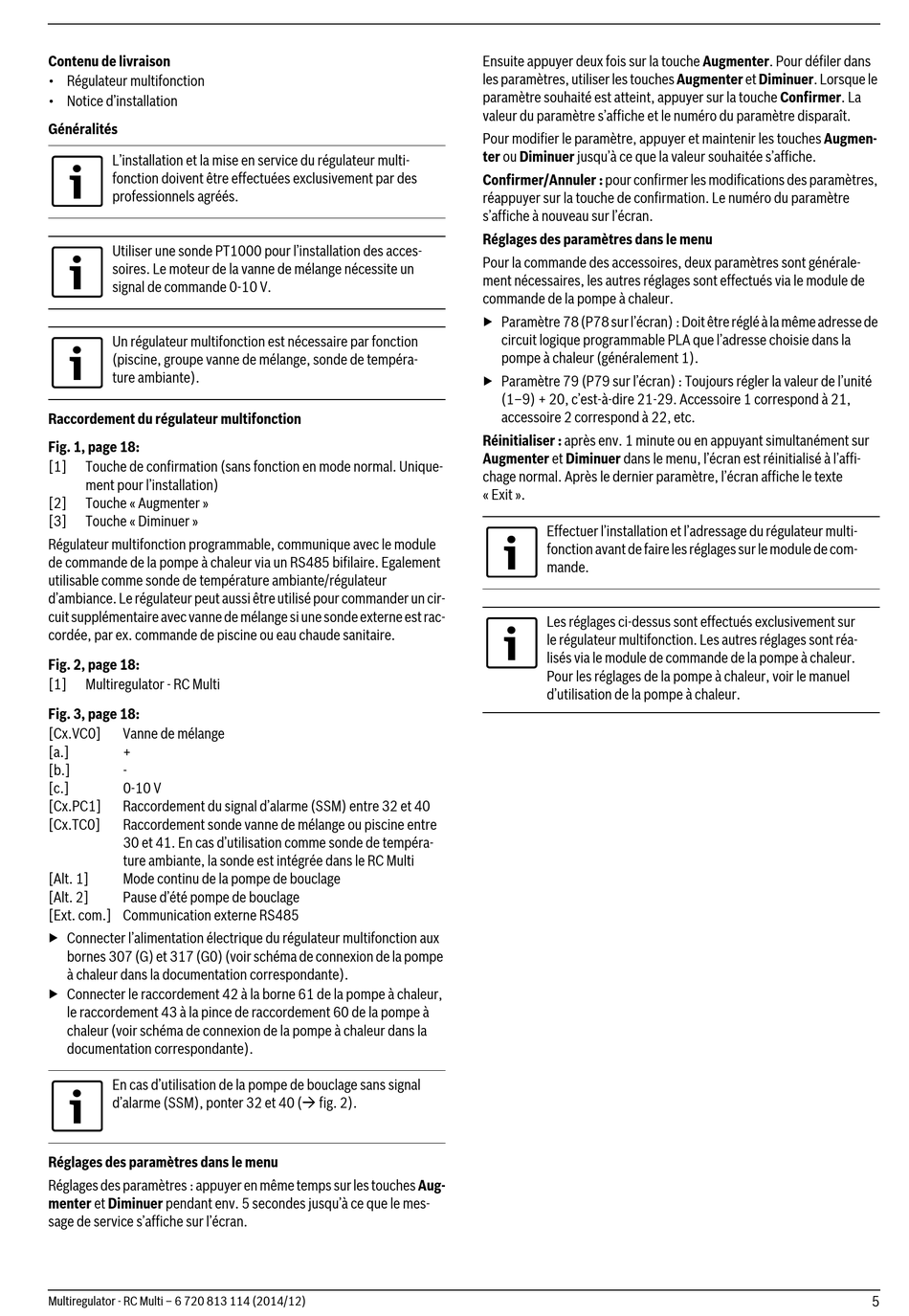

Contenu de livraison
• Régulateur multifonction
• Notice d'installation
Généralités
L'installation et la mise en service du régulateur multi-
fonction doivent être effectuées exclusivement par des
professionnels agréés.
Utiliser une sonde PT1000 pour l'installation des acces-
soires. Le moteur de la vanne de mélange nécessite un
signal de commande 0-10 V.
Un régulateur multifonction est nécessaire par fonction
(piscine, groupe vanne de mélange, sonde de tempéra-
ture ambiante).
Raccordement du régulateur multifonction
Fig. 1, page 18:
[1] Touche de confirmation (sans fonction en mode normal. Unique-
ment pour l'installation)
[2] Touche « Augmenter »
[3] Touche « Diminuer »
Régulateur multifonction programmable, communique avec le module
de commande de la pompe à chaleur via un RS485 bifilaire. Egalement
utilisable comme sonde de température ambiante/régulateur
d'ambiance. Le régulateur peut aussi être utilisé pour commander un cir-
cuit supplémentaire avec vanne de mélange si une sonde externe est rac-
cordée, par ex. commande de piscine ou eau chaude sanitaire.
Fig. 2, page 18:
[1] Multiregulator - RC Multi
Fig. 3, page 18:
[Cx.VC0] Vanne de mélange
[a.] +
[b.] -
[c.] 0-10 V
[Cx.PC1] Raccordement du signal d'alarme (SSM) entre 32 et 40
[Cx.TC0] Raccordement sonde vanne de mélange ou piscine entre
30 et 41. En cas d'utilisation comme sonde de tempéra-
ture ambiante, la sonde est intégrée dans le RC Multi
[Alt. 1] Mode continu de la pompe de bouclage
[Alt. 2] Pause d'été pompe de bouclage
[Ext. com.] Communication externe RS485
▶ Connecter l'alimentation électrique du régulateur multifonction aux
bornes 307 (G) et 317 (G0) (voir schéma de connexion de la pompe
à chaleur dans la documentation correspondante).
▶ Connecter le raccordement 42 à la borne 61 de la pompe à chaleur,
le raccordement 43 à la pince de raccordement 60 de la pompe à
chaleur (voir schéma de connexion de la pompe à chaleur dans la
documentation correspondante).
En cas d'utilisation de la pompe de bouclage sans signal
d'alarme (SSM), ponter 32 et 40 ( fig. 2).
Réglages des paramètres dans le menu
Réglages des paramètres : appuyer en même temps sur les touches Aug-
menter et Diminuer pendant env. 5 secondes jusqu'à ce que le mes-
sage de service s'affiche sur l'écran.
Multiregulator - RC Multi – 6 720 813 114 (2014/12)
Ensuite appuyer deux fois sur la touche Augmenter. Pour défiler dans
les paramètres, utiliser les touches Augmenter et Diminuer. Lorsque le
paramètre souhaité est atteint, appuyer sur la touche Confirmer. La
valeur du paramètre s'affiche et le numéro du paramètre disparaît.
Pour modifier le paramètre, appuyer et maintenir les touches Augmen-
ter ou Diminuer jusqu'à ce que la valeur souhaitée s'affiche.
Confirmer/Annuler : pour confirmer les modifications des paramètres,
réappuyer sur la touche de confirmation. Le numéro du paramètre
s'affiche à nouveau sur l'écran.
Réglages des paramètres dans le menu
Pour la commande des accessoires, deux paramètres sont générale-
ment nécessaires, les autres réglages sont effectués via le module de
commande de la pompe à chaleur.
▶ Paramètre 78 (P78 sur l'écran) : Doit être réglé à la même adresse de
circuit logique programmable PLA que l'adresse choisie dans la
pompe à chaleur (généralement 1).
▶ Paramètre 79 (P79 sur l'écran) : Toujours régler la valeur de l'unité
(1–9) + 20, c'est-à-dire 21-29. Accessoire 1 correspond à 21,
accessoire 2 correspond à 22, etc.
Réinitialiser : après env. 1 minute ou en appuyant simultanément sur
Augmenter et Diminuer dans le menu, l'écran est réinitialisé à l'affi-
chage normal. Après le dernier paramètre, l'écran affiche le texte
« Exit ».
Effectuer l'installation et l'adressage du régulateur multi-
fonction avant de faire les réglages sur le module de com-
mande.
Les réglages ci-dessus sont effectués exclusivement sur
le régulateur multifonction. Les autres réglages sont réa-
lisés via le module de commande de la pompe à chaleur.
Pour les réglages de la pompe à chaleur, voir le manuel
d'utilisation de la pompe à chaleur.
