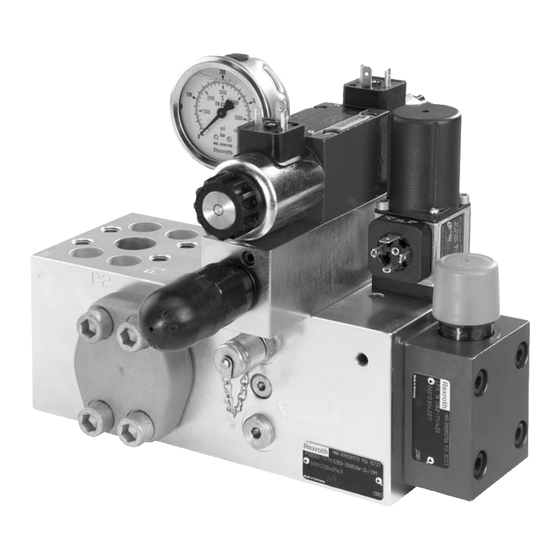

Pumpensteuerblock
Typ PSBD02
H7895_d
Merkmale
▶ Vereinigung von Maximaldruckbegrenzung,
drucklosem An- bzw. Umlauf und Druckmessung
▶ Anbau eines Druckschalters, einer zweiten
Druckstufe und einem Stetigventil möglich
▶ Pumpenreglerbeeinflussung
▶ direkter Aufbau auf Axialkolbenpumpen
A4VSO NG40 bis 355
▶ max. Betriebsdruck 350 bar
▶ Nenngrößen 40, 71, 180 und 355
▶ Maximaler Volumenstrom 600 Liter/Minute
▶ Nenngröße 40, 71, 180, 355 für Axialkolbenpumpe
A4VSO
▶ Geräteserie 1X
▶ Maximaler Betriebsdruck 350 bar
▶ Maximaler Volumenstrom 600 l/min
Inhalt
RD 62300, Ausgabe: 2016-08, Bosch Rexroth AG
RD 62300
Ausgabe: 2016-08
Ersetzt: 2012-04
1
2, 3
4
5 ... 7
8
9, 10
11
12
12
13
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch REXROTH PSBD02
Inhaltszusammenfassung für Bosch REXROTH PSBD02
-
Seite 1: Inhaltsverzeichnis
▶ direkter Aufbau auf Axialkolbenpumpen Technische Daten 9, 10 A4VSO NG40 bis 355 Geräteabmessungen ▶ max. Betriebsdruck 350 bar Anschlüsse ▶ Nenngrößen 40, 71, 180 und 355 Pumpenauswahl ▶ Maximaler Volumenstrom 600 Liter/Minute Inbetriebnahme-, Wartungs- und Bedienhinweise RD 62300, Ausgabe: 2016-08, Bosch Rexroth AG... -
Seite 2: Bestellangaben
DFR1-Regler mit DRG, LR2G-Leistungsregler mit DR, LR2, LR3-Regler, MA, EM, HM Zubehör/Zusatzausrüstung ohne Bez. ohne Zubehör Manometer Druckschalter Manometer und Druckschalter Ventilaufbau ohne Ventilaufbau ohne Bez. mit aufgebautem Proportionaldruckbegrenzungsventil DBET mit aufgebautem Wegeventil Bosch Rexroth AG, RD 62300, Ausgabe: 2016-08... - Seite 3 Pumpensteuerblock für Direktaufbau auf Pumpe A4VSO 250 oder 355, mit Schaltungsvariante 02, Verstellungsart des Druckventils mit Sechskant und Schutzkappe, Druckstufe 1 = 315 bar, für DRG-Regler, mit Manometer, mit aufgebautem Wegeventil, Gleichspannung DC 24 V, SAE-Anschluss und NBR-Dichtung: Materialkurztext: Material-Nr.: PSBD02-355-1X/S315-G1W-24/31M R901118871 RD 62300, Ausgabe: 2016-08, Bosch Rexroth AG...
-
Seite 4: Standardprogramm
PSBD02-40-1X/S350-GW-24/31M R901180645 315 bar PSBD02-71-1X/S315-GW-24/31M R901180663 R901178295 350 bar PSBD02-71-1X/S350-GW-24/31M R901180664 315 bar PSBD02-180-1X/S315-GW-24/31M R901180712 R901178296 350 bar PSBD02-180-1X/S350-GW-24/31M R901180713 315 bar PSBD02-355-1X/S315-GW-24/31M R901105562 R901118101 R901118873 350 bar PSBD02-355-1X/S350-GW-24/31M Weitere Ausführungen siehe Bestellangaben Bosch Rexroth AG, RD 62300, Ausgabe: 2016-08... - Seite 5 9 Verschlussschraube ZN10027-M8X1-SV; Material-Nr. R913019129 4.1 Druckbegrenzungsventil (Druckwert 2 - zweite Druckstufe - optional) nach Datenblatt 25402 10 Duese ZN10028-1,2-B-M8X1X8-ST; Material-Nr. R913017627 5 Wegeventil NG6 nach Datenblatt 23178 Aufgebaute Ventiltypen sind aus der Stückliste ersichtlich RD 62300, Ausgabe: 2016-08, Bosch Rexroth AG...
- Seite 6 4.1 Druckbegrenzungsventil 9 Duese ZN10028-0,8-B-M8X1X8-ST; Material-Nr. R913017614 (Druckwert 1) nach Datenblatt 25402 10 Verschlussschraube ZN10027-M8X1-SV; 4.2 Druckbegrenzungsventil (Druckwert 2 optional) nach Daten- Material-Nr. R913019129 blatt 25402 Aufgebaute Ventiltypen sind aus der Stückliste ersichtlich Bosch Rexroth AG, RD 62300, Ausgabe: 2016-08...
-
Seite 7: Schaltpläne 5
(Druckwert 1 - Maximaldruck) nach Datenblatt 25402 10 Verschlussschraube ZN10027-M8X1-SV; Material-Nr. R913019129 4.2 Druckbegrenzungsventil (Druckwert 2 - zweite Druckstufe - optional) nach Datenblatt 25402 Aufgebaute Ventiltypen sind aus der Stückliste ersichtlich 5 Wegeventil NG6 nach Datenblatt 23178 RD 62300, Ausgabe: 2016-08, Bosch Rexroth AG... -
Seite 8: Funktion, Explosionszeichnung
(5) die Steuerleitung des Einbauventils (2) und des Darstellung entspricht der NG71. Die Lage der Ventile und Düsen kann bei anderen Nenngrößen geringfügig abweichen und aus der jeweiligen Einbauzeich- nung entnommen werden. Düse E Düse/Verschussschraube C Verschlussschraube D Bosch Rexroth AG, RD 62300, Ausgabe: 2016-08... -
Seite 9: Technische Daten
– mit 2-Wege-Einbauventil 2,8 ... 380 – mit DBET oder DBETE 20 ... 380 (vorzugsweise 30 ... 46) – mit HED8 10 ... 800 Bei gleichzeitiger Verwendung unterschiedlicher Komponenten gilt der entsprechend eingeschränkte Viskositätsbereich. RD 62300, Ausgabe: 2016-08, Bosch Rexroth AG... - Seite 10 ▶ 2-Wege-Einbauventile-Druckfunktionen Datenblatt 21050 Die für die Komponenten abgegebenen Reinheitsklassen müssen in Hydrauliksystemen eingehalten werden. Eine wirksame Filtration verhindert Störungen und erhöht gleichzeitig die Lebensdauer der Komponenten. Zur Auswahl der Filter siehe Technisches Datenblatt 51501. Bosch Rexroth AG, RD 62300, Ausgabe: 2016-08...
-
Seite 11: Geräteabmessungen
(Maximaldruck) 6 Manometer (optional - ansonsten Schraubkupplung) 4 Zwischenplatte 7 Messkupplung 4.1 Druckbegrenzungsventil (Druckwert 1), 8 Druckschalter (optional) bei Regleroption „R“ nicht vorhanden Nenngröße L1 ca. max. max. max. 49,5 49,5 56,0 63,0 RD 62300, Ausgabe: 2016-08, Bosch Rexroth AG... -
Seite 12: Anschlüsse
Unter Berücksichtigung der Größe des Anschlussflansches und der maßlichen Ausprägung kann dieser Block auch an andere Pumpen angebaut werden. Hier ist im Besonderen auf mögliche Störkanten der Pumpe zu achten. Dies ist im Einzelfall konstruktiv zu prüfen. Bosch Rexroth AG, RD 62300, Ausgabe: 2016-08... -
Seite 13: Inbetriebnahme-, Wartungs- Und Bedienhinweise
Eingriff ergeben. schutz und zur Produkthaftung). ▶ Montage und Instandhaltung dürfen nur von autorisier- ▶ Mitgelieferte Dokumente sorgfältig aufbewahren; sie ten, eingewiesenen Personen durchgeführt werden. werden bei wiederkehrenden Prüfungen von Sachver- ständigen benötigt. RD 62300, Ausgabe: 2016-08, Bosch Rexroth AG... - Seite 14 14/14 PSBD02 | RD 62300 Notizen Bosch Rexroth AG © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutzrechtsanmel- Hydraulics dungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Zum Eisengießer 1 Die angegebenen Daten dienen allein der Produktbeschreibung. Eine Aussage 97816 Lohr am Main, Germany über eine bestimmte Beschaffenheit oder eine Eignung für einen bestimmten...
- Seite 15 RD 62300 | PSBD02 15/14 Notizen Bosch Rexroth AG © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutzrechtsanmel- Hydraulics dungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Zum Eisengießer 1 Die angegebenen Daten dienen allein der Produktbeschreibung. Eine Aussage 97816 Lohr am Main, Germany über eine bestimmte Beschaffenheit oder eine Eignung für einen bestimmten...
- Seite 16 16/14 PSBD02 | RD 62300 Notizen Bosch Rexroth AG © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutzrechtsanmel- Hydraulics dungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Zum Eisengießer 1 Die angegebenen Daten dienen allein der Produktbeschreibung. Eine Aussage 97816 Lohr am Main, Germany über eine bestimmte Beschaffenheit oder eine Eignung für einen bestimmten...
