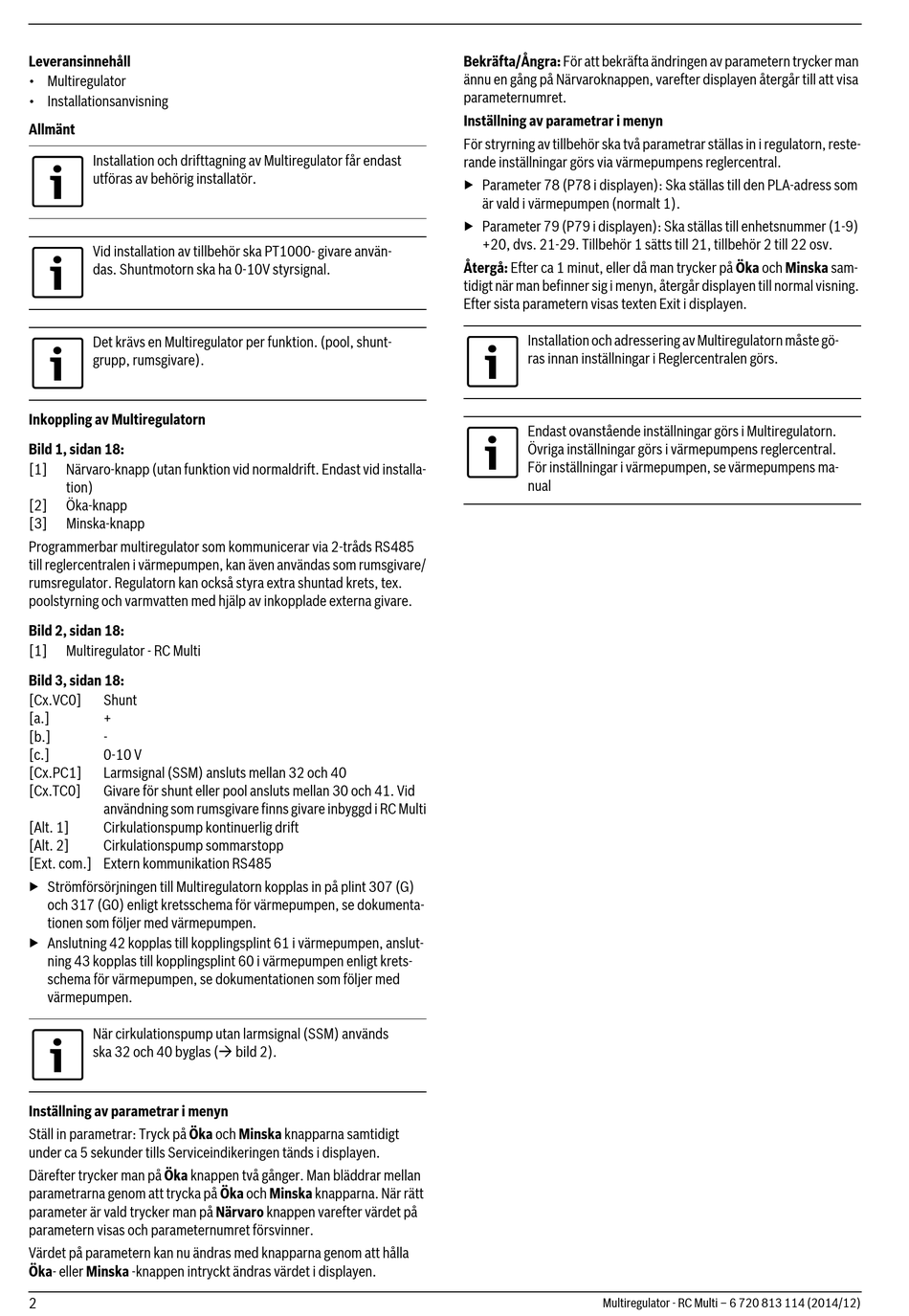

Leveransinnehåll
• Multiregulator
• Installationsanvisning
Allmänt
Installation och drifttagning av Multiregulator får endast
utföras av behörig installatör.
Vid installation av tillbehör ska PT1000- givare använ-
das. Shuntmotorn ska ha 0-10V styrsignal.
Det krävs en Multiregulator per funktion. (pool, shunt-
grupp, rumsgivare).
Inkoppling av Multiregulatorn
Bild 1, sidan 18:
[1]
Närvaro-knapp (utan funktion vid normaldrift. Endast vid installa-
tion)
[2]
Öka-knapp
[3]
Minska-knapp
Programmerbar multiregulator som kommunicerar via 2-tråds RS485
till reglercentralen i värmepumpen, kan även användas som rumsgivare/
rumsregulator. Regulatorn kan också styra extra shuntad krets, tex.
poolstyrning och varmvatten med hjälp av inkopplade externa givare.
Bild 2, sidan 18:
[1]
Multiregulator - RC Multi
Bild 3, sidan 18:
[Cx.VC0]
Shunt
[a.]
+
[b.]
-
[c.]
0-10 V
[Cx.PC1]
Larmsignal (SSM) ansluts mellan 32 och 40
[Cx.TC0]
Givare för shunt eller pool ansluts mellan 30 och 41. Vid
användning som rumsgivare finns givare inbyggd i RC Multi
[Alt. 1]
Cirkulationspump kontinuerlig drift
[Alt. 2]
Cirkulationspump sommarstopp
[Ext. com.] Extern kommunikation RS485
▶ Strömförsörjningen till Multiregulatorn kopplas in på plint 307 (G)
och 317 (G0) enligt kretsschema för värmepumpen, se dokumenta-
tionen som följer med värmepumpen.
▶ Anslutning 42 kopplas till kopplingsplint 61 i värmepumpen, anslut-
ning 43 kopplas till kopplingsplint 60 i värmepumpen enligt krets-
schema för värmepumpen, se dokumentationen som följer med
värmepumpen.
När cirkulationspump utan larmsignal (SSM) används
ska 32 och 40 byglas ( bild 2).
Inställning av parametrar i menyn
Ställ in parametrar: Tryck på Öka och Minska knapparna samtidigt
under ca 5 sekunder tills Serviceindikeringen tänds i displayen.
Därefter trycker man på Öka knappen två gånger. Man bläddrar mellan
parametrarna genom att trycka på Öka och Minska knapparna. När rätt
parameter är vald trycker man på Närvaro knappen varefter värdet på
parametern visas och parameternumret försvinner.
Värdet på parametern kan nu ändras med knapparna genom att hålla
Öka- eller Minska -knappen intryckt ändras värdet i displayen.
2
Bekräfta/Ångra: För att bekräfta ändringen av parametern trycker man
ännu en gång på Närvaroknappen, varefter displayen återgår till att visa
parameternumret.
Inställning av parametrar i menyn
För stryrning av tillbehör ska två parametrar ställas in i regulatorn, reste-
rande inställningar görs via värmepumpens reglercentral.
▶ Parameter 78 (P78 i displayen): Ska ställas till den PLA-adress som
är vald i värmepumpen (normalt 1).
▶ Parameter 79 (P79 i displayen): Ska ställas till enhetsnummer (1-9)
+20, dvs. 21-29. Tillbehör 1 sätts till 21, tillbehör 2 till 22 osv.
Återgå: Efter ca 1 minut, eller då man trycker på Öka och Minska sam-
tidigt när man befinner sig i menyn, återgår displayen till normal visning.
Efter sista parametern visas texten Exit i displayen.
Installation och adressering av Multiregulatorn måste gö-
ras innan inställningar i Reglercentralen görs.
Endast ovanstående inställningar görs i Multiregulatorn.
Övriga inställningar görs i värmepumpens reglercentral.
För inställningar i värmepumpen, se värmepumpens ma-
nual
Multiregulator - RC Multi – 6 720 813 114 (2014/12)
