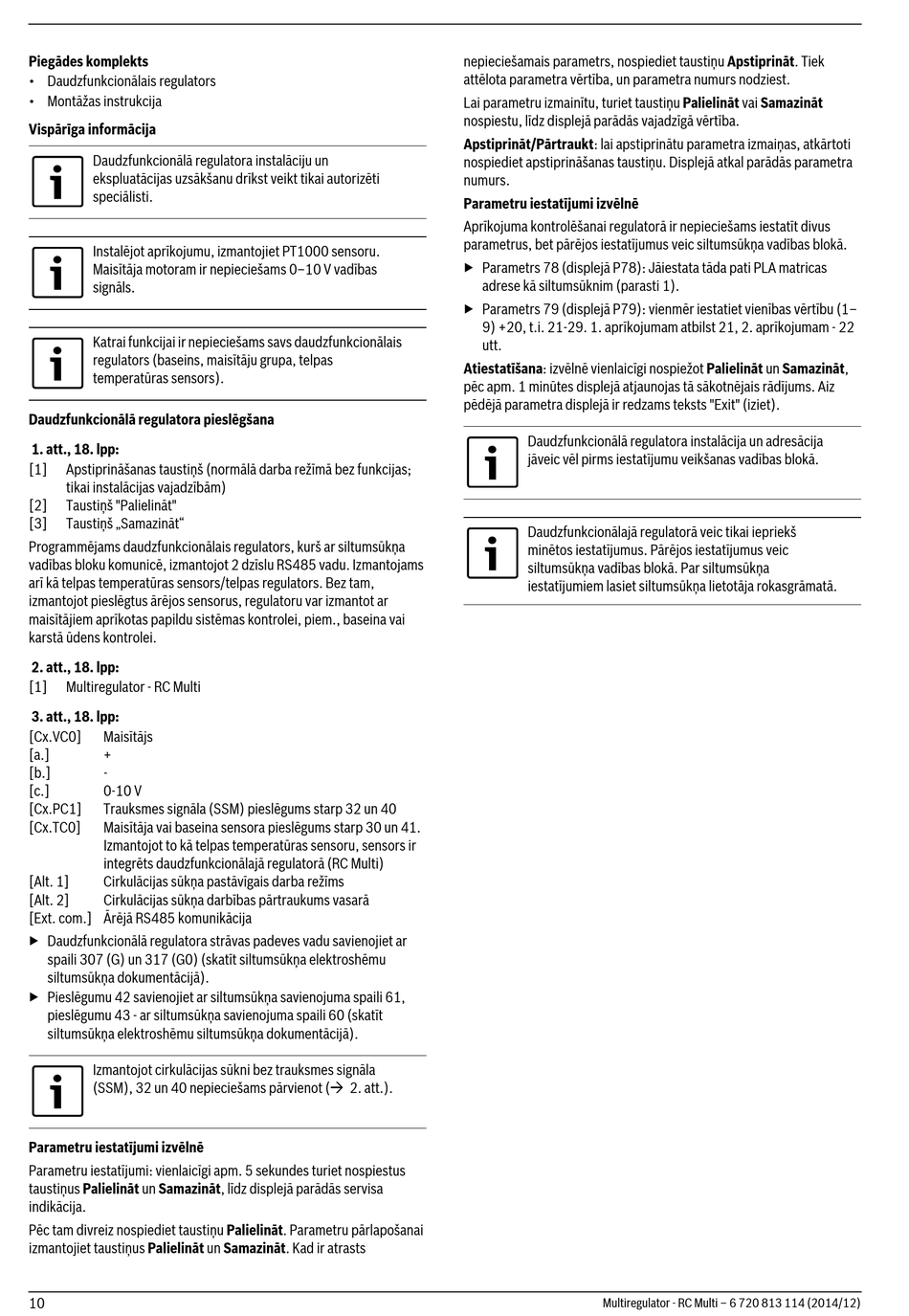

Piegādes komplekts
• Daudzfunkcionālais regulators
• Montāžas instrukcija
Vispārīga informācija
Daudzfunkcionālā regulatora instalāciju un
ekspluatācijas uzsākšanu drīkst veikt tikai autorizēti
speciālisti.
Instalējot aprīkojumu, izmantojiet PT1000 sensoru.
Maisītāja motoram ir nepieciešams 0–10 V vadības
signāls.
Katrai funkcijai ir nepieciešams savs daudzfunkcionālais
regulators (baseins, maisītāju grupa, telpas
temperatūras sensors).
Daudzfunkcionālā regulatora pieslēgšana
1. att., 18. lpp:
[1]
Apstiprināšanas taustiņš (normālā darba režīmā bez funkcijas;
tikai instalācijas vajadzībām)
[2]
Taustiņš "Palielināt"
[3]
Taustiņš „Samazināt"
Programmējams daudzfunkcionālais regulators, kurš ar siltumsūkņa
vadības bloku komunicē, izmantojot 2 dzīslu RS485 vadu. Izmantojams
arī kā telpas temperatūras sensors/telpas regulators. Bez tam,
izmantojot pieslēgtus ārējos sensorus, regulatoru var izmantot ar
maisītājiem aprīkotas papildu sistēmas kontrolei, piem., baseina vai
karstā ūdens kontrolei.
2. att., 18. lpp:
[1]
Multiregulator - RC Multi
3. att., 18. lpp:
[Cx.VC0]
Maisītājs
[a.]
+
[b.]
-
[c.]
0-10 V
[Cx.PC1]
Trauksmes signāla (SSM) pieslēgums starp 32 un 40
[Cx.TC0]
Maisītāja vai baseina sensora pieslēgums starp 30 un 41.
Izmantojot to kā telpas temperatūras sensoru, sensors ir
integrēts daudzfunkcionālajā regulatorā (RC Multi)
[Alt. 1]
Cirkulācijas sūkņa pastāvīgais darba režīms
[Alt. 2]
Cirkulācijas sūkņa darbības pārtraukums vasarā
[Ext. com.] Ārējā RS485 komunikācija
▶ Daudzfunkcionālā regulatora strāvas padeves vadu savienojiet ar
spaili 307 (G) un 317 (G0) (skatīt siltumsūkņa elektroshēmu
siltumsūkņa dokumentācijā).
▶ Pieslēgumu 42 savienojiet ar siltumsūkņa savienojuma spaili 61,
pieslēgumu 43 - ar siltumsūkņa savienojuma spaili 60 (skatīt
siltumsūkņa elektroshēmu siltumsūkņa dokumentācijā).
Izmantojot cirkulācijas sūkni bez trauksmes signāla
(SSM), 32 un 40 nepieciešams pārvienot ( 2. att.).
Parametru iestatījumi izvēlnē
Parametru iestatījumi: vienlaicīgi apm. 5 sekundes turiet nospiestus
taustiņus Palielināt un Samazināt, līdz displejā parādās servisa
indikācija.
Pēc tam divreiz nospiediet taustiņu Palielināt. Parametru pārlapošanai
izmantojiet taustiņus Palielināt un Samazināt. Kad ir atrasts
10
nepieciešamais parametrs, nospiediet taustiņu Apstiprināt. Tiek
attēlota parametra vērtība, un parametra numurs nodziest.
Lai parametru izmainītu, turiet taustiņu Palielināt vai Samazināt
nospiestu, līdz displejā parādās vajadzīgā vērtība.
Apstiprināt/Pārtraukt: lai apstiprinātu parametra izmaiņas, atkārtoti
nospiediet apstiprināšanas taustiņu. Displejā atkal parādās parametra
numurs.
Parametru iestatījumi izvēlnē
Aprīkojuma kontrolēšanai regulatorā ir nepieciešams iestatīt divus
parametrus, bet pārējos iestatījumus veic siltumsūkņa vadības blokā.
▶ Parametrs 78 (displejā P78): Jāiestata tāda pati PLA matricas
adrese kā siltumsūknim (parasti 1).
▶ Parametrs 79 (displejā P79): vienmēr iestatiet vienības vērtību (1–
9) +20, t.i. 21-29. 1. aprīkojumam atbilst 21, 2. aprīkojumam - 22
utt.
Atiestatīšana: izvēlnē vienlaicīgi nospiežot Palielināt un Samazināt,
pēc apm. 1 minūtes displejā atjaunojas tā sākotnējais rādījums. Aiz
pēdējā parametra displejā ir redzams teksts "Exit" (iziet).
Daudzfunkcionālā regulatora instalācija un adresācija
jāveic vēl pirms iestatījumu veikšanas vadības blokā.
Daudzfunkcionālajā regulatorā veic tikai iepriekš
minētos iestatījumus. Pārējos iestatījumus veic
siltumsūkņa vadības blokā. Par siltumsūkņa
iestatījumiem lasiet siltumsūkņa lietotāja rokasgrāmatā.
Multiregulator - RC Multi – 6 720 813 114 (2014/12)
