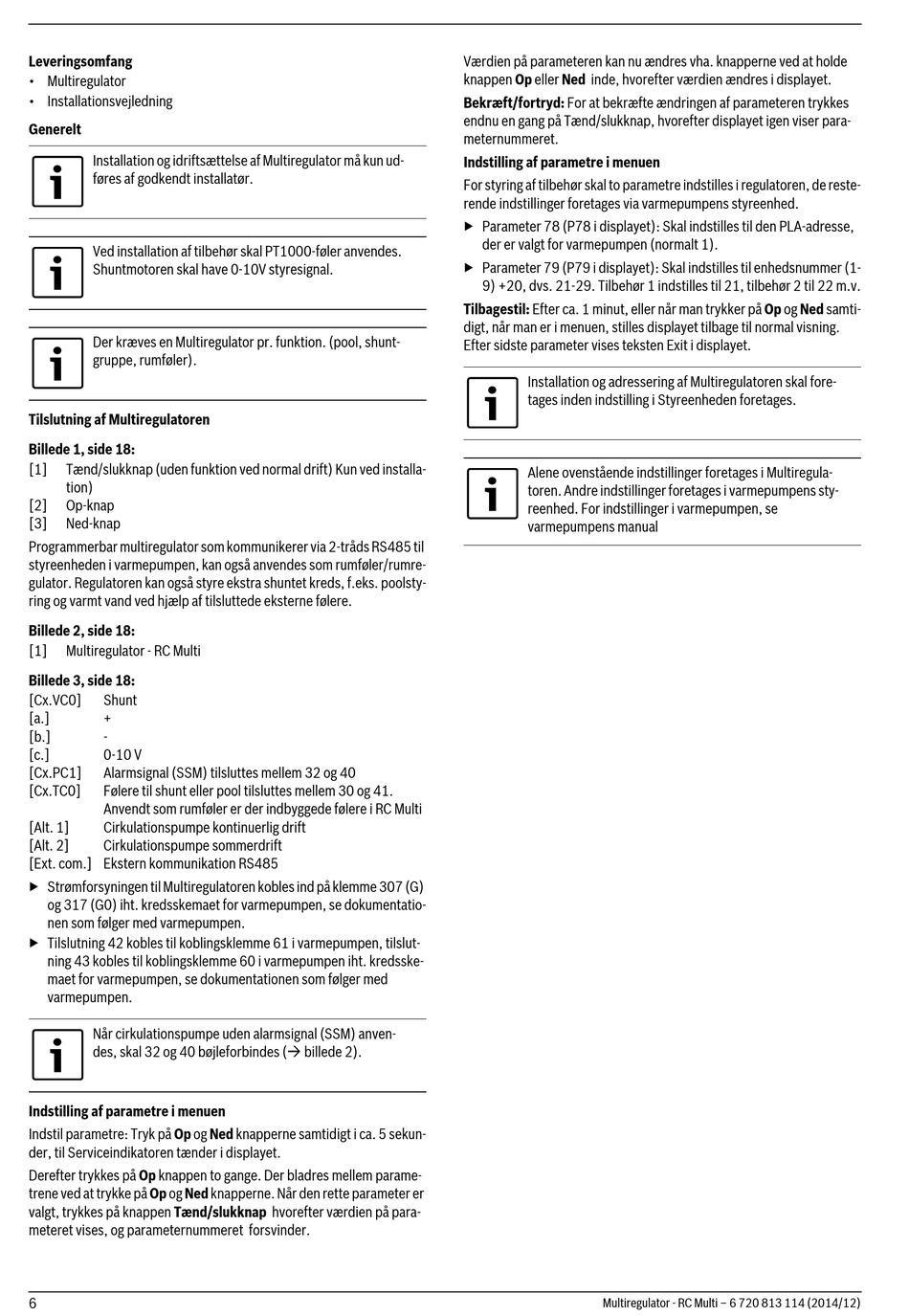

Leveringsomfang
• Multiregulator
• Installationsvejledning
Generelt
Installation og idriftsættelse af Multiregulator må kun ud-
føres af godkendt installatør.
Ved installation af tilbehør skal PT1000-føler anvendes.
Shuntmotoren skal have 0-10V styresignal.
Der kræves en Multiregulator pr. funktion. (pool, shunt-
gruppe, rumføler).
Tilslutning af Multiregulatoren
Billede 1, side 18:
[1]
Tænd/slukknap (uden funktion ved normal drift) Kun ved installa-
tion)
[2]
Op-knap
[3]
Ned-knap
Programmerbar multiregulator som kommunikerer via 2-tråds RS485 til
styreenheden i varmepumpen, kan også anvendes som rumføler/rumre-
gulator. Regulatoren kan også styre ekstra shuntet kreds, f.eks. poolsty-
ring og varmt vand ved hjælp af tilsluttede eksterne følere.
Billede 2, side 18:
[1]
Multiregulator - RC Multi
Billede 3, side 18:
[Cx.VC0]
Shunt
[a.]
+
[b.]
-
[c.]
0-10 V
[Cx.PC1]
Alarmsignal (SSM) tilsluttes mellem 32 og 40
[Cx.TC0]
Følere til shunt eller pool tilsluttes mellem 30 og 41.
Anvendt som rumføler er der indbyggede følere i RC Multi
[Alt. 1]
Cirkulationspumpe kontinuerlig drift
[Alt. 2]
Cirkulationspumpe sommerdrift
[Ext. com.] Ekstern kommunikation RS485
▶ Strømforsyningen til Multiregulatoren kobles ind på klemme 307 (G)
og 317 (G0) iht. kredsskemaet for varmepumpen, se dokumentatio-
nen som følger med varmepumpen.
▶ Tilslutning 42 kobles til koblingsklemme 61 i varmepumpen, tilslut-
ning 43 kobles til koblingsklemme 60 i varmepumpen iht. kredsske-
maet for varmepumpen, se dokumentationen som følger med
varmepumpen.
Når cirkulationspumpe uden alarmsignal (SSM) anven-
des, skal 32 og 40 bøjleforbindes ( billede 2).
Indstilling af parametre i menuen
Indstil parametre: Tryk på Op og Ned knapperne samtidigt i ca. 5 sekun-
der, til Serviceindikatoren tænder i displayet.
Derefter trykkes på Op knappen to gange. Der bladres mellem parame-
trene ved at trykke på Op og Ned knapperne. Når den rette parameter er
valgt, trykkes på knappen Tænd/slukknap hvorefter værdien på para-
meteret vises, og parameternummeret forsvinder.
6
Værdien på parameteren kan nu ændres vha. knapperne ved at holde
knappen Op eller Ned inde, hvorefter værdien ændres i displayet.
Bekræft/fortryd: For at bekræfte ændringen af parameteren trykkes
endnu en gang på Tænd/slukknap, hvorefter displayet igen viser para-
meternummeret.
Indstilling af parametre i menuen
For styring af tilbehør skal to parametre indstilles i regulatoren, de reste-
rende indstillinger foretages via varmepumpens styreenhed.
▶ Parameter 78 (P78 i displayet): Skal indstilles til den PLA-adresse,
der er valgt for varmepumpen (normalt 1).
▶ Parameter 79 (P79 i displayet): Skal indstilles til enhedsnummer (1-
9) +20, dvs. 21-29. Tilbehør 1 indstilles til 21, tilbehør 2 til 22 m.v.
Tilbagestil: Efter ca. 1 minut, eller når man trykker på Op og Ned samti-
digt, når man er i menuen, stilles displayet tilbage til normal visning.
Efter sidste parameter vises teksten Exit i displayet.
Installation og adressering af Multiregulatoren skal fore-
tages inden indstilling i Styreenheden foretages.
Alene ovenstående indstillinger foretages i Multiregula-
toren. Andre indstillinger foretages i varmepumpens sty-
reenhed. For indstillinger i varmepumpen, se
varmepumpens manual
Multiregulator - RC Multi – 6 720 813 114 (2014/12)
